沥青路面加铺AC13施工方案.doc

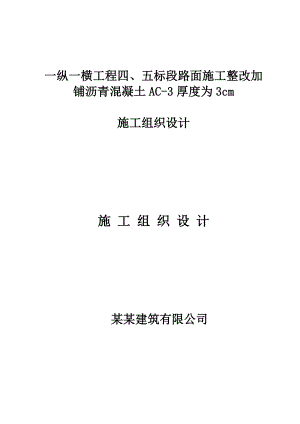

一纵一横工程四、五标段路面施工整改加铺沥青混凝土AC-3厚度为3cm施工组织设计施 工 组 织 设 计某某建筑有限公司施 工 组 织 设 计第一章 编制依据及原则一、编制依据1、一纵一横工程四、五标段路面施工整改加铺沥青混凝土AC-3。2、交通部等颁发的有关文件设计、施工规范及验收标准。二、 编制原则1、严格按照业主招标文件和设计图纸、公路施工规范的要求和业主要求的工期，优化组织施工，统筹安排，按期完成施工任务。2、科学合理安排施工程序、施工方法、提高劳动生产率，在保证质量、保证通车的前提下，确定最合理的施工组织。3、节约用电，满足环保要求；加强安全管理，做到文明施工。4、加强施工工程质量管理。三、 编制深度本施工组织设计是根据招标文件、招标图纸和工地现场实际情况编制的具有实际指导意义的施工组织设计，对本工程的总体布置、工料机资源、组织、安全、质量、工期、环境等诸多方面起指导作用，本工程实施路面加铺工程，沥青混凝土AC-3，加铺的厚度为3cm。工程概况（一）项目自然条件一纵一横工程四、五标段路面施工整改加铺沥青混凝土AC-3，考虑到路面的交通压力，业主单位会同设计单位施工单位，现对道路路面工程实施加铺，加铺厚度为3cm。（二）交通、动力、通讯及其他条件全线动力、照明供电线路和有线、无线通讯服务系统完善，能够满足工程施工要求。（三）主要技术标准1、设计依据(1)公路技术状况评定标准JTG H20-2007(2)公路工程技术标准JTG B01-2003(3)公路工程抗震设计规范JTJ 004-89(4)公路工程养护技术规范JTJ 073-96(5)公路沥青路面养护技术规范JTG 073.2-2001(6)公路水泥混凝土路面养护技术规范JTG 073.1-2001(7)公路沥青路面设计规范JTGD50-2006 (8)公路沥青路面施工技术规范JTG F40-2004(9)公路养护质量检查评定标准JTJ 075-04(10)公路路面基层施工技术规范JTJ 034-2000(11)公路工程集料铺筑规程JTG E42-2005(12)公路工程沥青及沥青混合料铺筑规程JTG 052-2000(13)水泥混凝土路面施工及验收规范GBJ 97-87(14)公路工程质量检验评定标准（土建工程）JTG F80/1-2004第二章 主要工程项目的施工方案、施工方法一、沥青施工（一）沥青主要材料的技术指标1、集料选用单一粒径粗集料应洁净、干燥、无风化、无杂质，并具有足够的强度和耐磨耗性，且具有良好的颗粒形状，采购石料应特别注意小于0.075mm颗粒含量不大于1%，其他性能需满足下表要求（见表-2）。用集料技术要求表-2检测项目单位技术要求铺筑方法石料压碎值，不大于%26T0316洛杉矶磨耗损失，不大于 %28T0317水洗法0.075mm颗粒含量（%），不大于%1T0310软石含量，不大于 %3T0320集料磨光值PSV，不小于 -40T0321集料与沥青的粘附性，不小于-5级T0663（二）沥青施工工艺 （1）施工准备：洒布前应彻底清扫原路面，路面必须完全清理，清除浮尘、泥土、碎屑及可见水分，应平整、干燥、整洁，不得有尘土、杂物或油污。沥青的洒布应采用专用的，可有效控制洒布剂量，具有加温、保温盒搅拌功能的洒布设备。 （2）沥青洒布：推荐沥青洒布量采用2.0-2.4kg/m2，采用预裹附的集料时，沥青用量可适当减少；宜在干燥和较热的季节施工，并应避开雨季及低温季节，以保证与原路面的粘结；雨后24小时内不准施工；撒铺碎石前禁止任何车辆、行人通过沥青层。（3）撒铺碎石：喷洒沥青后应立即满铺碎石，碎石粒径不大于8mm，碎石撒铺量推荐采用10-12±2kg/m2，根据试铺情况确定，以满铺、不散失为度，对于局部碎石撒铺量不足的地方，应人工补足。（4）碾压：采用25吨以胶轮压路机进行压实。碎石撒铺后应立即进行碾压作业。两台胶轮压路机应同时进行碾压，紧跟碎石撒铺车，碾压遍数为3遍。（5）清扫：在铺筑沥青混合料前，应对进行清扫，以清除没有粘结的松散碎石，避免影响沥青粘结性能。在面层沥青混凝土施工前须加洒油，油洒布量宜控制在0.25kg/m2左右。 二、沥青混凝土面层（一）、前期准备工作1、沥青路面施工应在进行了完善的目标配合比设计、生产配合比设计和试拌试铺工作后进行。2、沥青混合料拌合、压实温度建议由沥青厂家提供。3、前要作好各项准备工作，主要包括对参加施工人员进行集中学习培训，明确分工、定人定岗、落实责任，并要进行详细的技术交底，另外，进场设备要齐备并保持良好的状态，进场合格材料数量满足施工要求。（二）、沥青砼面层铺筑路段1、在铺筑路段之前，安装好与本项工程有关的、已经标定、计量的全部铺筑仪器和设备（包括沥青、石料、混合料等项室内外的配套仪器，设备及取芯机等）。2、在监理工程师批准的地点并在严格监督下，按照技术规范规定备齐投入该项目工程的全部机械设备及每种沥青混合料铺筑一段长300m的单幅铺筑路段。采用与主体工程准备采用的材料、沥青混凝土配合比、拌和、摊铺、压实设备。3、铺筑沥青混凝土面层铺筑路段须明确以下几个问题：根据沥青路面各种施工机械相匹配原则，确定合理的施工机械，机械数量及科学的组合方法。通过铺筑确定拌和机的料速度、拌和数量、拌和时间和拌和温度等操作工艺。通过铺筑须确定摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺；通过铺筑须确定压路机的压实顺序、碾压温度、碾压速度及碾压遍数等压实工艺；面层沥青混凝土的松铺系数，接缝方法等；验证沥青混凝土配合比设计结果，并提出生产用的矿料配比和沥青用量；建立用钻孔法及核子密度仪测定的对比关系，确定压实标准度；确定施工生产产量及作业段的长度，制订生产进度计划；全面检查材料及施工质量；确定科学地、高效地施工组织及施工管理体系。4、沥青混合料摊铺、压实12小时后，应按公路工程质量检验评定标准的要求进行压实度、厚度检验等指标的检测。铺筑路面完成后，写出铺筑路段总结报告，呈报监理工程师审核批准后，其铺筑参数可作为正式施工的依据。（三）、施工方案、施工工艺、施工方法及技术措施各分项工程的施工顺序：施工准备（拌和站的调试、铺筑室的建设）测量放线铺设铺筑路段洒油拌和与运输摊铺机摊铺轻型碾压重型碾压接缝处理路面成型检测养护。用沥青采用70#道路石油沥青，主要技术指标要求见表3-1。70号道路石油沥青技术指标要求表3-1指标单位技术要求铺筑针入度（25，100g，5s)0.1mm6080T0604针入度指数PI，不小于-1.5-+1.0T0604延度（5cm/min，15）， 不小于cm100T0605延度（5cm/min，10）， 不小于cm15T0605软化点(TR&B),不小于46T0606动力粘度（60），不小于Pa.S180T0625蜡含量（蒸馏法）,不大于%2.2T0615闪点,不小于260T0611溶解度，不小于%99.5T0607密度（15）g/cm3实测T0603RTFOT(或TFOT)后残留物质量变化，不大于%±0.8T0610T0609残留针入度比25，不小于%61T0604残留延度（10），不小于cm6T06052、沥青砼的材料要求（1）沥青要求本段采用的沥青为沥青AC-13型，主要指标如表3-2AC-13级聚合物沥青技术指标要求表3-2指标单位技术要求铺筑针入度（25，100g，5s)0.1mm6080T0604针入度指数PI，不小于-0.4T0604延度（5cm/min，5）， 不小于cm35T0605软化点(TR&B),不小于75T0606动力粘度（60），不小于Pa.S800T0625运动粘度（135），不大于Pa.S3T0619闪点,不小于230T0611溶解度，不小于%99T0607弹性恢复（25），不小于%85T0662贮存稳定性离析，48h软化点差，不大于2.5T0661RTFOT(或TFOT)后残留物质量变化，不大于%±10T0610 T0609针入度比25，不小于%60T0604延度（5），不小于cm20T0605SHRP性能等级PG76-22AASHTOM320-03（2）集料集料规格沥青面层用集料应严格分级加工堆放，并采取有效的隔离措施。用于轧制碎石的片石应不带风化层，不带泥土而且强度符合要求。AC-13：采用4中规格集料，按公称粒径分为：S16（0-3mm）、S14（3-5mm）、S12（5-10mm）、S10（10-15mm）。各粗集料的规格均应满足表3-3的要求，细集料的规格应满足表3-4的要求沥青面层粗集料规格要求表3-3规格名称公称粒径（mm）通过下列筛孔（mm）的质量百分率（%）26.519.01613.29.54.752.360.6S9152010090-1000-150-5S10101510090-1000-150-5S1251010090-1000-150-5S143510090-1000-150-3沥青面层细集料规格要求表3-4规格名称公称粒径（mm）水洗法通过下列筛孔（mm）的质量百分率（%）9.54.752.361.180.60.30.150.075S90310080-10050-8025-608-450-250-12粗集料粗集料应采用石质坚硬、耐磨、不含风化颗粒、近立方体颗粒的碎石，并检测与沥青的粘附性。面层粗集料技术要求见表3-5粗集料质量技术要求表3-5检验项目单位技术要求铺筑方法石料压碎值（），不大于%26T0316洛杉矶磨耗损失，不大于 %28T0317表观相对密度，不小于t/m32.6T0304坚固性，不大于%12T314针片状颗粒含量(混合料) ，不大于其中粒径大于9.5mm ，不大于其中粒径小于9.5mm ，不大于%151218T0312水洗法<0.075mm颗粒含量，不大于%1T0310软石含量，
