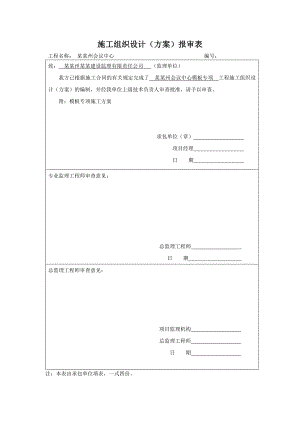

施工组织设计（方案）报审表工程名称：某某州会议中心 编号：致： 某某州某某建设监理有限责任公司 （监理单位）我方已根据施工合同的有关规定完成了某某州会议中心模板专项工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：模板专项施工方案 承包单位（章） 项目经理 日 期 专业监理工程师审查意见：总监理工程师 日 期 总监理工程师审查意见： 项目监理机构 总监理工程师 日 期 注：本表由承包单位填表，一式四份。某某州会议中心模板支架专项施工方案编制人: 职务： 负责人： 职务： 审核人： 职务： 批准人： 职务： 某某省某某建设集团股份有限公司 公司年 月 日目录一、编制依据4二、工程概况4三、总体设计及施工部署4四、材料选择5（一）梁模板(木支撑)5（二）柱模板5五、搭设参数及施工工艺6其他模板支架13六、模板拆除技术措施15七、劳动力及施工器具配置16八、施工管理16九、重大危险源识别及安全管理措施19十、环境保护措施21十一、监测措施23十二、设计计算24 模板支架专项施工方案一、编制依据1、依据某某州会议中心施工设计图纸；2、依据某某州会议中心施工组织设计；3、各类参考规范、图书：建筑施工手册第四版；建筑施工计算手册江正荣著；建筑结构荷载规范（GB50009-2001）；混凝土结构设计规范（GB50010-2002）；钢结构设计规范（GB50017-2003）；建筑工程大模板技术规程（JGJ74-2003）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；建筑施工门式钢管脚手架安全技术规范（JGJ128-2000）；木结构设计规范（GB50005-2003）；二、工程概况某某州会议中心工程；工程建设地点：某某州经济开发区；属于框混结构；地上3层；地下0层；建筑高度：23.9m；总建筑面积：9823.16平方米；总工期：180天。本工程由某某自治州吉凤投资开发有限责任公司投资建设，珠海市建筑设计院设计， 监理单位由某某自治州某某建设监理有限公司负责监管，某某省某某建设集团股份有限公司组织施工；由胡小军担任项目经理，舒四清担任技术负责人。三、总体设计及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JGJ59-99等检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：梁模板(木支撑)、柱模板（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：胡小军（项目经理）组长，负责协调指挥工作；王小林（施工员）组员，负责现场施工指挥，技术交底；胡顺超（安全员）组员，负责现场安全检查工作；（架子工班长）组员，负责现场具体施工；四、材料选择（一）梁模板(木支撑)按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。具体材料见下表：模板支架材料类型梁模板(木支撑)面板材料20mm厚胶合面板主楞材料木方次楞材料木方帽木尺寸(宽×高×长)60mm×80mm×1m立杆支撑方木（二）柱模板按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用48×3.5钢管斜向加固（尽量取45°）。具体材料见下表：模板支架材料类型柱模板面板材料18mm厚胶合面板竖楞材料木方柱箍材料木方螺栓型号M8五、搭设参数及施工工艺（一）、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 12、相邻模板之间高低差 13、模板平整度 24、模板平面尺寸偏差 ±3（二）、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。（三）、±0000以下模板安装要求1、底板模板安装顺序及技术要点垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度二底板厚+450mm，在底板厚度范围内砌筑永久性保护墙，砂浆采用1：3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。2、墙体模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整模板加固验收混凝土浇筑拆模技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。3、梁模板安装顺序及技术要点模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)按标高铺梁底模板拉线找直绑扎粱钢筋安装垫块梁两侧模板调整模板技术要点按设计要求起拱(跨度大于4m时，起拱2)，并注意梁的侧模包住底模，下面龙骨包住侧模。4、楼板模板安装顺序及技术要点模板安装顺序"满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序技术要点楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。5、柱模板安装顺序及技术要点模板安装顺序搭设脚手架柱模就位安装安装柱模安装支撑固定柱模浇筑混凝土拆除脚手架、模板清理模板技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。（四）、±0.000以上模板安装要求1、墙体模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整模板加固验收混凝土浇筑拆模技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。2、梁、板模板安装顺序及技术要点模板安装顺序"满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序技术要点楼板模板当采用单块就位尺寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。3.、柱模板安装顺序及施工工艺模板安装顺序搭设脚手架柱模就位安装安装柱模安装支撑固定柱模浇筑混凝土拆除脚手架、模板清理模板技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。4、柱模板安装顺序及技术要点模板安装顺序搭设脚手架柱模就位安装安装柱模安装支撑固定柱模浇筑混凝土拆除脚手架、模板清理模板技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。（五）、各类型模板支架搭设参数梁模板(木支撑)参数表一、基本参数木支撑纵距Lb(m)0.5立杆计算高度H(m)3木支撑立杆截面类型方木立杆方木截面宽度b(mm)60立杆方木截面高度h(mm)80梁底斜撑方木截面宽度b1(mm)40梁底斜撑方木截面高度h1(mm)60顶撑中间设纵横向拉条否帽木长度La(m)1帽木方木截面宽度b2(mm)60帽木方木截面高度h2(mm)80斜撑与立杆连接处到帽木的距离h0(mm)600梁截面宽度B(m)0.25
