模板专项施工方案2.doc

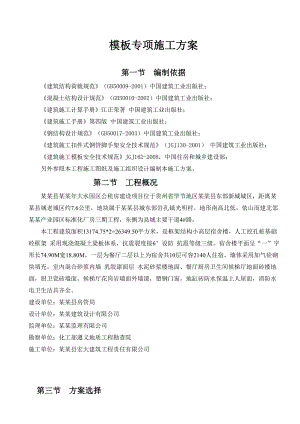

模板专项施工方案 第一节 编制依据 建筑结构荷载规范（GB50009-2001）中国建筑工业出版社； 混凝土结构设计规范（GB50010-2002）中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范（GB50017-2003）中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001） 中国建筑工业出版社；建筑施工模板安全技术规范JGJ162-2008，中国住房和城乡建设部； 另外参照本工程施工图纸及施工组织设计编制本施工方案。 第二节 工程概况某某县某某年大水园区公租房建设项目位于贵州省毕节地区某某县东部新城城区，距离某某县城老城区约7.6公里，地块属于某某县城东部岩孔镇光明村。地形南高北低，依山而建北邻某某产业园区标准化厂房三期工程，东侧为县城主要干道4#路。本工程建筑面积13174.75*2=26349.50平方米，是框架结构小高层宿舍楼，人工挖孔桩基础 砼框架 采用现浇混凝土梁板体系，抗震裂度按6°设防 抗震等级三级。宿舍楼平面呈“一”字形长74.90M宽18.80M，一层为餐厅二层以上为宿舍共10层可容2140人住宿。墙体采用加气砼砌块填充，室内混合砂浆内墙 乳胶漆面层 水泥砂浆楼地面、餐厅厨房卫生间候梯厅地面砖楼地面，厨卫瓷砖墙面、候梯厅花岗岩墙面外墙漆，塑钢门窗。地缸砖防水保温上人屋面，消防水电卫生洁具齐全。建设单位：某某县房管局设计单位：某某建筑设计有限公司监理单位：某某监理有限公司勘察单位：化工部遵义地质工程勘查院施工单位：某某县宏大建筑工程责任有限公司 第三节 方案选择本工程考虑到施工工期、质量和安全要求，结合梁、柱、板的几何尺寸：梁的断面尺寸：200*300、200*350、200*400、200*450、200*500、200*550、200*700、300*550、300*600、300*700、300*800；柱的断面尺寸:300*300、400*400、400*900、500*500、550*550、500*600、600*600、600*700、700*800、故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JGJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案： 墙模板，梁模板(扣件钢管架)，柱模板，板模板(扣件钢管架)。 第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 梁模板(扣件钢管架) 面板采用18mm胶合面板40×80木方（内楞）现场拼制，圆钢管48×3.5（外楞）支撑，采用可回收m12对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 柱模板 采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用60×80 木方，柱箍采用圆钢管48×3.5围檩加固，采用可回收12m对拉螺栓进行加固（地下柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用48×3.5钢管斜向加固（尽量取45°）。 板模板(扣件钢管架) 板底采用18mm支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用胶合面板钢管。钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 第五节 模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 1（mm）2、相邻模板之间高低差 1（mm）3、模板平整度 2（mm）4、模板平面尺寸偏差 ±3（mm） 2、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。 3、±0000以下模板安装要求 （1）底板模板安装顺序及技术要点 电梯井模板采用18mm厚竹胶板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。 （2）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 4、±0.000以上模板安装要求 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 （5）柱模板安装顺序及技术要点 5、模板构造 梁模板(扣件钢管架) 1、梁侧模板采用木方作为内楞间距177mm，钢管作为外楞间距500mm，采用可回收的m12普通穿墙螺栓加固水平间距500mm，竖向间距同外楞。梁模板采用18mm竹胶板作为面板，梁底采用胶合面板钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向48×3.5，梁两侧立杆间距1.2m，步距1.05m。 2、梁模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据梁跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm； （4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°） 柱模板 采用18mm竹胶合板，模板在木工车间制作施工现场组拼，竖向内楞采用60×80 木方，柱箍采用圆钢管48×3.5柱截面B方向间距175mm，柱截面H方向间距175mm用可回收的m12普通穿墙螺栓加固，柱截面B方向间距：水平间距700mm，竖向间距：同柱箍间距700mm，四周加钢管抛撑。柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为150mm，每隔1500mm 一道，采用双向钢管对称斜向加固（尽量取45°），柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝，以减少漏浆。 板模板(扣件钢管架) 1、楼板模板采用60mm×80mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为支撑系统，脚手架排距1m，跨距1.2m，步距1.5m。 2、楼板模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4 开间不考虑起拱，4L6起拱10mm，6 的起拱15mm； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以后按900mm 和1200mm 的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。 第六节 模板拆除 1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。
