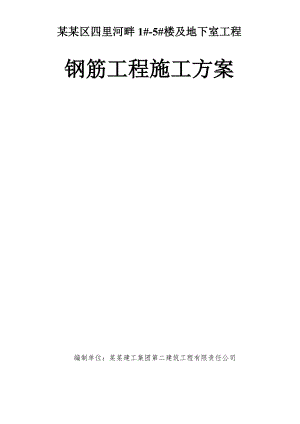

楼及地下室工程钢筋专项施工方案.doc

某某区四里河畔1#-5#楼及地下室工程钢筋工程施工方案编制单位：某某建工集团第二建筑工程有限责任公司1、编制依据1规程和规范混凝土结构施工质量验收规范GB502042002钢筋混凝土用热扎带肋钢筋GB14991998钢筋混凝土用热扎光圆钢筋GB130131991冷轧带肋钢筋混凝土结构技术程JGJ95-2003滚轧直螺纹钢筋连接接头JG163-2004混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-111G101-12某某区四里河畔1#5#楼及地下室工程工程施工图3某某建工集团第二建筑工程有限责任公司有关施工、施工质量、安全标准和技术管理等文件2、工程概况 工程名称：某某区四里河畔1#5#楼及地下室工程 建设单位：某某区重点工程建设管理局 设计单位：东华工程科技股份有限公司 勘察单位：某某省城建设计研究院 监理单位：某某省科信工程建设监理有限公司 施工单位：某某建工集团第二建筑工程有限责任公司 工程地点：合肥市某某区临泉路与农科院路交叉口 结构形式：高层住宅为剪力墙结构，地下车库及商业为框架结构 建筑层数：1#、4#楼地下1层，地上33层；2#楼地下1层，地上32层；3#楼地下1层，地上26层；5#楼地下1层，地上26层； 建筑高度：1#、4#楼103.1m,地下室层高5.1m，标准层高2.9米；2#楼94.65m，地下室层高5.1m，商业区一层层高3.9m，二层层高3.6m，标准层一层、二层层高3.15m，三层及三层以上标准层高度2.9m；3#楼77.25m，地下室层高5.1m，商业区一层层高3.9m，二层层高3.6m，标准层一层、二层层高3.15m，三层及三层以上标准层高度2.9m；5#楼77.25m，地下室层高5.1m，标准层层高2.9米。 建筑面积：1#、4#楼为12592.97m2、2#楼为13097.21m2、3#楼为10537.61m2、5#楼为19842.43m2、地库面积为10587 m2 。3、施工部署 本工程使用的钢筋大部是二级和三级钢筋，其余全为一级钢筋。三级钢筋在化学成分、屈服强度、极限强度、延伸率、冷弯、及可焊性都和一级二级钢筋有很大不同。三级钢筋在混凝土锚固长度的要求也不同。由于本工程梁用到的最大钢筋直径达到25mm。在实际的施工中应当合理控制钢筋间距，保证混凝土浇筑能顺利进行。4、施工准备4.1 施工技术准备4.1.1 组织有关人员学习钢筋工程施工规范和施工工艺，熟悉施工图纸，并做好参加设计交底及组织图纸会审的准备工作。4.1.2 根据设计及审批的方案要求，编写技术交底，并根据现场实际情况进行技术交底工作。4.1.3、基础底板钢筋应在垫层施工完毕，基础底板放线完成并经过监理验线签认后方可进行下一道工序施工。4.1.4、墙体钢筋在基础底板预留插筋，待基础底板混凝土浇筑完毕，完成测量放线并经监理验线签认后方可进行墙柱钢筋施工。4.1.5、梁、板钢筋应在墙柱钢筋制作完毕并经预检合格，梁板模板安装完成进行预检合格，并经监理验收合格后方可进行下一道工序施工。4.2、物资设备准备4.2.1、设备准备：4.2.1.1 大型机具滚扎直螺纹机床（GY-40型）1 台钢筋调直机（JJM-5）3 台钢筋弯曲机（JW40）3 台无齿锯（J36B-55-40）4 台切断机3 台电锯1 台4.2.1.2小型工具：管钳、钢筋钩、带板口的小橇棍，绑扎架等。4.2.2、物资准备成型钢筋必须符合配料单的规格、尺寸、形状、数量。绑 丝钢筋直径12mm，采用20#火烧丝，长度为350mm。钢筋直径12mm,采用22#火烧丝，长度为250mm。保护层塑料卡环、垫块根据各部位保护层厚度、钢筋直径的不同，其半径规格不同滚扎直螺纹套筒要求具有合格证和材质证明。4.2.2.1钢筋进场4.2.2.1.1、钢筋采购方案根据总体施工进度计划安排，由技术部门编制详尽的钢筋采购计划，本工程钢筋采购均由施工单位自行完成。4.2.2.2钢筋进场方案4.2.2.2.1由材料室负责组织钢筋进场，(1)进场热轧光圆钢筋必须符合普通低碳热轧圆盘条(GB701)和钢筋混凝土用热轧光圆钢筋(GB13013)的规定；进场热轧带助钢筋必须符合钢筋混凝土用热轧带肋钢筋(GB1499)的规定。每次进场钢筋必须具备原材质量证明书，其质量必须符合有关标准规定。钢筋表面或每捆钢筋必须有标识，标识上必须写明此部分钢筋所用工程部位、对应配筋单号及其上的钢筋号。然后由工程、技术、材料共同组织验收.进行外观检查，对进场的钢筋，在保证设计规格及力学性能的情况下，钢筋表面必须清洁无损伤，不得有颗粒或片状铁锈、裂纹、结疤、折叠、油渍和污漆等，钢筋端头必须保证平直无弯曲。钢筋表面的凸块不允许超过螺纹的高度。验收时要严格按相关规范、配筋单及方案执行，不合格的钢筋坚决组织退场，并作好相关物资管理记录和重新进场计划。4.2.2.2.2钢筋混合批应满足以下条件炉公称容量不超过30t，炉数不超过6炉，6炉含碳量之差不超过0.02%，含锰量之差不超过0.15%，否则分别取样送试。4.2.2.2.3试验室按批取样做复试，每批重量不大于60t，每一验收批中取试样一组，包括2根拉力、2根弯曲试件，试件从任意两根(或两盘)钢筋中截取，每根钢筋上切取1个拉伸试件、1个冷弯试件，其中见证取样数量不得少于30%。4.2.2.2.4在使用过程中如发现钢筋脆断、焊接性能不良或机械性能显著不正常时，还应进行钢筋化学成分分析，不合格的钢筋不得用于该工程上。4.2.2.2.5钢筋运到工地后，严格按批同等级、牌号、直径、长度分别挂牌堆放，不要混淆。下好的半成品料要按不同施工部位分规格、型号挂牌堆放，每堆钢筋挂牌不少于两块，单件、少件的应单独存放，以免混淆。4.2.2.2.6存放钢筋场地采取浇筑混凝土地面，并在地面浇筑混凝土地梁（高出混凝土地面400mm），钢筋放置在梁上，混凝土地面需做出流水坡度，防止钢筋锈蚀和污染。4.2.3、钢筋加工4.2.3.1、钢筋配料施工前，由钢筋翻样技术人员绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，填写钢筋配料单。计算钢筋下料长度时须特别注意钢筋的锚固长度、搭接长度和箍筋弯钩的平直长度应根据钢筋种类和混凝土强度等级进行计算，并统筹考虑，长短结合，减少钢筋加工损耗。翻样工将钢筋配料单报项目部技术负责人审核批准签认后，方允许进行下料制作。钢筋加工班组严格按单下料，严禁擅自更改下料单、随意加工，对造成钢筋浪费的进行严格处罚。钢筋锚固必须符合GB5001-2002的规定和混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1中要求进行配置。4.2.3.2、钢筋标识钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等在使用前处理干净；钢筋代换应遵循规范要求并征得设计同意。加工好的钢筋半成品在堆放时，同一部位或同一构件的钢筋要堆放在一起，并有明显的标识，标识上应注明构件名称、层次、段次、钢筋型号、外观形状和尺寸、直径、根数等。4.2.3.3、钢筋加工要求钢筋的加工主要包括：调直、除锈、下料、弯曲等。610圆钢的调直采用调直机拉直加工。粗钢筋的调直主要采用锤直和扳直的方法进行。钢筋除锈主要采用钢丝刷。钢筋的下料采用钢筋切断机和砂轮切断机，钢筋的弯曲采用钢筋弯曲机。下料前要熟悉图纸，依据图纸审核料单。下料过程中，注意设计和规范的各项要求，钢筋的弯折长度、弯折角度、搭接长度、平直长度以及高度等都需注意，发现问题及时与技术人员联系，防止下料中尺寸出现偏差。钢筋翻样时要充分考虑到钢筋在弯曲加工中的延伸率，实际制作过程中要根据钢材的特性加以调整,既要满足锚固长度，又要防止梁柱交界的外墙转角及交会处因弯起钢筋顶模板，造成局部露筋而使外墙大角出现锈斑，影响混凝土墙面的质量。1)钢筋加工长度允许偏差在±10mm，钢筋应平直无局部弯曲，表面应洁净无损伤。2)级钢筋末端要求做弯钩，弯曲直径为钢筋直径的2.5倍，平直部分长度为钢筋直径的3倍。3)级钢筋作90弯折时，弯曲直径为钢筋直径的4倍，钢筋直径>25时为6d。顶层结构边节点钢筋弯曲直径：d25时，6d;d>25时，8d。4)钢筋加工控制重点为箍筋加工, 为确保箍筋尺寸加工准确，本工程箍筋加工采用人工操作摇手扳子进行钢筋成型。箍筋的末端弯钩弯成135°，平直长度为10d和75mm中较大值。为了保证箍筋加工的准确性要求在加工机具的操作平台上用角钢焊出135°、90°及弯钩平直长度控制线，见上图：5)钢筋做不大于90。弯折时，弯折处的弯弧内直径为钢筋直径的5倍。6) 梯子筋、定距框、马凳、双F卡的加工墙体梯子筋及双F卡、柱定距框、顶板马凳能很好地保证钢筋位置准确，保证混凝土浇筑时钢筋不偏移；同时墙体梯子筋及双F卡还可作为模板的顶模棍，可有效保证墙体截面厚度在规范控制范围内。为了确保这些措施能正常发挥作用，在加工时必须确保其尺寸准确。双F卡在墙内设置见下图：钢筋加工允许偏差：项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5弯起点高度±57) 钢筋的断口不得有马蹄形或起弯现象。8)钢筋加工成型后，箍筋要求方正，角度正确，弯钩长度满足要求；同种箍筋要求大小一致，弯钩长度一致，角度一致，并且做定位撑码放整齐，同时贴好标识签，注明使用部位、数量等；同种规格、尺寸的钢筋成型后要求钢筋长短一致，弯钩长度一致，角度一致，并贴好标识签后分类码放整齐，注明使用部位、数量等。4.2.4、钢筋保护层墙体、柱、梁侧面钢筋保护层控制采用钢筋塑料垫块，墙体结构放在外侧的水平钢筋上，梁、柱结构放在箍筋上，基础底板底面使用细石混凝土垫块，横竖斜向均在一条直线上。4.2.4.1结构各部位钢筋保护层的厚度和见下表。环境类别板、墙梁、柱一1520二a2025备注基础不应小于40mm说明：同时，无论在任何情况下，钢筋的保护层应大于等于其直径。4.2.4.2 钢筋保护层控制措施钢筋保护层准确可以使钢筋不锈蚀、能正常发挥设计受力要求，保证结构构件的承载力和耐久性，保证混凝土内坚外美。本工程在墙内设置的梯子筋、双“F”卡一方面可以保证钢筋位置准确，另一方面也有效地控制了钢筋保护层；顶板内设置的马凳可很好地保证板内上铁或支座负筋保护层的准确；本工程墙、柱、梁侧面钢筋保护层控制采用塑料卡子，放在墙体的水平筋或梁柱的箍筋上，塑料垫块根据不同钢筋直径采用工厂化。底板、楼板底面使用水泥砂浆垫块，保证不偏移和移位。4.2.4.3 钢筋剥肋滚轧直螺纹连接：1) 机具：剥肋滚压直螺纹机械连接机具由该项技术提供单位配备。高峰期钢筋施工时至少保证5台钢筋剥肋滚压直螺纹机，其技术参数如下表示：设备型号GHG40型滚丝头型号40型可加工范围2040整机质量(kg)590整机质量(kg)590主要工具：限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。螺纹环规：用于检验钢筋丝头的专用量具。力矩扳手：力矩扳手精度为±5%辅助机具砂轮切割机：用
