楼及相应部位地下室工程临时水电施工方案.doc

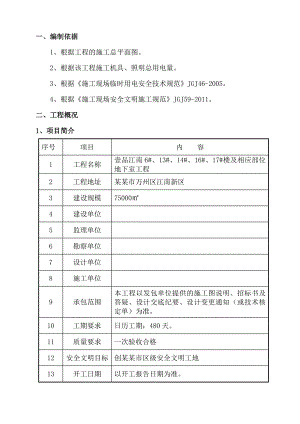

一、编制依据1、根据工程的施工总平面图。2、根据该工程施工机具、照明总用电量。3、根据施工现场临时用电安全技术规范JGJ46-2005。4、根据施工现场安全文明施工规范JGJ59-2011。二、工程概况1、项目简介序号项目内 容1工程名称壹品江南6#、13#、14#、16#、17#楼及相应部位地下室工程2工程地址某某市万州区江南新区3建设规模750004建设单位5监理单位6勘察单位7设计单位8施工单位9承包范围本工程以发包单位提供的施工图说明、招标书及答疑、设计交底纪要、设计变更通知（或技术核定单）为准。10工期要求日历工期：480天。11质量要求一次验收合格12安全文明目标创某某市区级安全文明工地13开工日期以开工报告日期为准。2、工程概况壹品江南6#、13#、14#、16#、17#楼及相应部位地下室工程，建筑总面积75000，基础采用柱下大直径人工挖孔嵌岩桩基础，剪力墙下钢筋砼承台梁+人工挖孔嵌岩桩基础。结构形式为剪力墙结构，结构类别为乙类，设计使用年限为50年。各栋号工程概况表：栋号/概况建筑面积（m2）层数(层)建筑高度（m）结构类型±0.00标高（m）6#5320.6212/-236.3剪力墙结构295.0013#11664.8818/-254.15剪力墙结构295.0014#11664.8818/-254.15剪力墙结构295.0016#13295.13518/-254.9剪力墙结构295.0017#13295.13518/-254.9剪力墙结构295.00地下室19759.35地下2层8.9剪力墙结构286.063、地理位置及环境情况本工程位于某某市万州区江南新区中上路F段，场内三通一平已经完成，施工道路已经形成交通便利。拟建建筑物四周为本小区已建或拟建工程建筑物，南侧临中上路F段。施工现场的前期准备工作就绪，具备施工条件。4、施工用电概况4.1本工程由甲方提供用电负荷量，经甲方指定配电室接出。本工程施工现场供电由主配电屏进行供电。电源进户后接入我司自备配电屏，经仪表、总控开关、总保安器，然后分配至二级配电箱、分配电箱，供施工现场机械设备及照明生活用电。4.2在配电房最近处利用基础地梁钢筋作自然接地体，采用-40*4mm镀锌扁钢作接地引下线，引下线埋设深度不小于2.5m。引下线与配电柜金属壳体应可靠连接，塔吊基础均设防雷接地体，与接地专用线连通，由此分出TN-S系统的PE专用线。4.3现场施工用电按建筑物平面布置对其塔吊、钢筋加工房、木工加工房、焊接设备、生活用电进行供电。三、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P 计算用电量(kW)，即供电设备总需要容量；Pc 全部施工动力用电设备额定用量之和；Pa 室内照明设备额定用电量之和；Pb 室外照明设备额定用电量之和；K1 全部施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.7；30台以上取0.6；K2 室内照明设备同时使用系数，取0.8；K3 室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有:本例计算中K1=0.75；序号名称型号数 量台 套国别产地制造年份功率（KVA）1塔式起重机QTZ501某某2009453插入式振捣器HZ-50A2四川20101.15电渣压力焊机MH-362河南2008226电 焊 机BX3-5002某某2009227搅 拌 机JZ5001四川20105.58木工刨床MQ423B1四川201139木工锯床MT5001河南2010310电动套丝机SQ50C1四川2012311木工压刨MB104-11河南2010312钢筋弯曲机GW501河南2011313钢筋切断机GQ501河南2011414高压水泵KCB3001广东20122.215镝 灯1广东20113.518空压机KY-601某某200918经过单栋计算得到 P =1.24×K1×pc=1.24×0.70×138.30=120.04kW。四、变压器容量计算:根据以上的施工机械用电负荷，进行变压器容量计算：变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。经过计算得到 P0 =1.4×p=1.4×120.04×5=840kVA。五、配电导线截面计算:根据工程需要，导线由配电室单栋分别输出，以上的施工机械为单体建筑用电负荷及电传输距离，进行导线的截面计算：1.按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：(规范规定需要三相四线制配电的电缆线路必须采用五芯电缆)： 其中 Il 线路工作电流值(A)； Ul 线路工作电压值(V),三相四线制低压时取380V。经过计算得到 Il =2×p0=2×168.06=336.12A。根据上式计算所得结果,查建筑施工计算手册P1084表18-24得出以下铜芯导线类型及其截面积分可供选择：BX型铜芯橡皮线 160.00mm22.按导线的允许电压降校核：配电导线截面的电压可以按照下式计算： 其中 e 导线电压降(%)，对工地临时网路取7%；P 各段线路负荷计算功率(kW)，即计算用电量；L 各段线路长度(m)；C 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；S 导线截面积(mm2)；M 各段线路负荷矩(kW.m)。经过计算得到:S=M/(0.07×C)=52980.00/(0.07×77.0)/100=153.951mm2注：上式计算可参考施工计算手册由导线的允许电流及导线的允许电压降校核，分别计算出的导线截面进行比较，取大值；BX型铜芯橡皮线 160.00mm2注：三相四线制线路的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同。六、支线敷设： 1、电源进入临时配电屏后，应视为施工现场临时用电总控制屏。施工现场所有动力线路必须采用三相五线制TN-S系统。（接线详后附图）2、塔吊线路由各区配电箱引出，采用BXR-3×35+2×10 mm2橡导电缆建筑物外边线架空或采用钢管埋地敷设，设塔吊配电箱引至各区的QTZ-塔吊。3、各区主体施工用电由配电箱引出，采用BXR-3×16+2×10 mm2橡套电缆线引入二级配电箱，供主体上升施工主要电源。4、生活用电设2×M 6配电箱，从配电房内经单相电度表漏电保护开关40MA保安器接出，由值班电工管理，采用VV-3×16+2×10 mm2或塑料铜芯线架空敷设。5、钢筋房对焊机处必须设置防爆灯,220V/200W，以免对焊机焊接时的火花焊渣将灯泡损坏而伤人.钢筋加工房内所有照明线路均穿PVC阻然线管敷设，加工房内所有设备用电缆均穿钢管敷设。6、楼层安全通道采用12V低压照明灯，由楼梯间入口处穿PVC阻然线管DN16，沿楼梯间敷设，每向上三层设置一个配电箱,以此内推。7、主体施工夜间照明主要采用380V/3500W镝灯，安装在塔吊塔身上，每台塔吊上安装镝灯1盏，塔臂上应安装碘钨灯，施工局部照明视情况，采用碘钨灯或低压行灯。七、配电设置要求1、动力系统：分塔吊、搅拌机械、钢筋机械、地面施工机械、楼层机械和电焊机，除固定机械不作调整，移动机械可根据实际情况加设分支配电箱。2、由配电房的支干线到达各固定安装的分配电箱中，各分配电箱到达各分支箱或单机开关箱。（详见平面布置图）3、各分配电箱到达各单机开关箱的距离不大于30.0m，单机开关箱距用电设备距离应掌握在3.0m以内。4、各级配电箱中的闸刀开关,漏电保护开关必须标明送电目标或所控制范围。5、各级配的用电电源必须设置保安器,未端应设置有保护开关，动作电流不得大于30mA，振动机、潜水泵等机械设备及手持式电动工具，应选用15mA漏电作电流的保护开关。6、 各级电气元件应装设在金属配电箱内，应牢固可靠，严禁开关横装。电气及熔断丝的规格必须与电流相一致。7、固定设置的配电箱,箱底距地面不小于1.4M，各级配电箱，开关箱必须具备防雨措施，设配电箱门设锁由专人保管。8、配电箱必须按照“三级分配二级保护”的原则安装布设。9、配电箱周围严禁堆放杂物，应安装在操作方便安全的位置。10、楼层移动箱布设应合理，电缆敷设应安放在无堆放杂物的地面上。八、施工用电配电系统图DZ15LE200/3901 BXR-3×25+2×161区配电箱2区配电箱DZ15LE200/3901 BXR-3×25+2×16DW10600DZ15LE200/3901 BXR-3×35+2×161、2区钢筋房配电箱BV3×95+2×50DZ15LE200/3901 BXR-3×16+2×10生活照明配电箱DZ15LE200/3901 备用配电屏系统图DZ15LE-63/3901 BXR-3×6+2×4至三级箱DZ15LE-63/3901 BXR-3×6+2×4DZ15LE-100/3901BXR-3×16+2×10至三级箱DZ15LE-63/3901 BXR-2×10+1×6至竖焊机二级配电箱系统图DZ15LE-40/2901 BXR-2×2.5照明插座BXR-3×6+2×4DZ15LE-40/4901 BXR-3×2.5+1×2.5动力插座三级配电箱系统图DZ15LE-63/3901 BX-3×4+1×2.5断钢机DZ15LE-63/3901 BX-3×4+1×2.5DZ15LE-63/3901 BX-3×4+1×2.5弯钢机卷扬机（调直机）DZ15LE-200/3901DZ15LE-100/3901 BX-2×16+1×10对焊机BXR-3×25+2×16DZ15LE-80/3901 BXR-2×10+1×6电焊机木工房配电箱DZ15LE-100/3901 BXR-3×16+2×10钢筋房配电箱系统图DZ15LE-200/3901 BXR-3×25+1×16砼泵机 BXR-3×35+2×16DZ15LE-40/2901 BXR-2×4照明砼泵机配电箱DZ15LE-100/4901 BXR-3×35+1×16BXR-3×35+1×16塔
