梅宝热风炉安装施工组织设计.doc

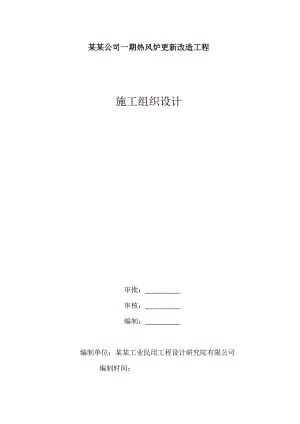

某某公司一期热风炉更新改造工程施工组织设计审批： 审核： 编制： 编制单位：某某工业民用工程设计研究院有限公司编制时间：目录一、工程概况1二、编制依据1三、施工部署2四、施工机械进场计划4五、施工进度计划5六、劳动力配备计划6七 、主要分部分项工程施工方法7八 、施工技术要求25九 、质量保证措施28十 、安全控制措施29十一 、环境保护措施33十二、 冬雨季施工措施34十三、 应急预案34附： 应急预案路线图39附： 50T汽车起重机起升性能表40附： 130T汽车起重机起升性能表41附：危险源辨识与防范42一、工程概况南京某某新型建材有限公司一期热风炉更新改造工程。主要包括旧热风炉系统拆除，新装热风炉炉体（含耐火材料）一只，助燃风机，冷却风机及风门调节板一套，燃气旋流燃烧和自动点火装置一套，高炉煤气管路阀站一台、配套仪表控制柜、控温系统等；更换原有热风炉出口至磨机入口处的热风管道（热风炉至磨机系统工艺管道，直径22162516，长33米，主要包括：2216直管热风管14.63米、2216直管热风管弯头3只、22162516变径管1.4米长1只、2516直管热风管4.28米等，制安工程量约21t，）及管道上的非金属膨胀节一只；更新原有低压配电柜一只。设备基础利旧改造2个，新做设备基础1个，支架基础11只。计12m3 C30基础混凝土,钢材1000Kg.制作钢支架7只，型钢制安6.7t.二、 编制依据1、本工程技术附件及图纸。2、工程质量标准YB 4147-2006冶金建筑工程施工质量验收规范YBJ 212-1988冶金建筑安装工程施工测量规范GB50204-2002 混凝土结构工程施工质量验收规范GB 50211-2004工业炉砌筑工程施工及验收规范GB 50309-2007工业炉砌筑工程质量验收规范GB50205-2001 钢结构工程施工质量验收规范GB/T 50107-2010 混凝土强度检验评定标准JGJ81-2002 建筑钢结构焊接技术规程GB50235-2010 工业金属管道工程施工验收规范GB50236-2011 现场设备，工业管道焊接工程施工及验收规范GB50236-1998 现场设备、工业管道焊接工程施工及验收规范GB 50231-2009机械设备安装工程施工及验收通用规范GB 50397-2007冶金电气设备工程安装验收规范GB 50093-2013自动化仪表工程施工及质量验收规范三、施工部署3.1指导思想：精心准备、全局观念、保质保量、安全第一，业主满意。3.2项目管理机构我公司为了保证工程质量以及施工的合理安排，保证施工进度的顺利推进，成立某某热风炉改造顶目部，在项目部统一协调下组织热风炉改造作业施工。3.3项目部管理人员安排项目部：王桂平、吴爽13513537987项目部的机构设置，应体现一专多能、精干、高效、统一和责、权、利相一致的原则。 技术负责：顾经纬13057693562安全负责：徐福泉13770824895技术：马彪彬13851557878安全：朱财庚13151063965质检员：周小军15205171790作业：华建平13770824895各施工班组四、施工进度计划及保证措施1、施工进度计划本工程从2015年3月6日开始拆除施工至2015年3月25日全部施工结束。2、进度保证措施1） 按工程的工程量和进度计划要求，配备相适应的人力和机械。2）确保网络计划中关键线路的关键节点，一旦发生滞后，应立即查清原因，及时采取补救措施，加大该环节的人力、物力投入。3） 对网络计划实行动态管理，按照总进度需要，及时调整和均衡各环节人力、物力。4） 通过提高机械化施工程度和采取先进的施工工艺，加快施工进度。5） 加强工程质量、安全管理，消除质量、安全事故。6） 充分作好施工准备工作，制定合理的施工方案并有效实施，加强材料、施工机具的计划性管理，对重要材料、机具提前准备、保证工程顺利进行。7） 搞好人力资源管理，合理配备高技术素质人员投入重要工序施工。8 ）与设计、业主、总包单位密切配合，及时解决设计、资金、材料、设备问题。五、施工机械的进场计划拟投入本工程的主要施工机械设备表序号机械或 设备名称型号 规格数量产地制造年份额定 功率（KW）生产 能力进场时间一、起重运输设备1汽车吊QY1301 台武汉20132汽车吊QY501 台武汉20113平板汽车20t1 台一汽20114自卸汽车15t1 台郑州20135工具车1.5t2 台北京2011二、加工、焊接设备6自动埋弧焊机MZ-ZX16001 台上海20137直流焊机SS-6301 台温洲20138交流焊机FL4-5054 台株洲20139甲虫式切割机LK-131 台天津201410焊剂烘箱XZYH-602 台上海20142.2KW11液压弯管机DN1501 台自制20105.5KW三测量设备12水平仪S31台苏州201213经纬仪J21台苏州201014CO报警仪2台北京15远红外测温仪RAYRPM20L30V1美国200216测振仪VM631日本199717千分仪1上海200918千分比较仪4上海200919标准电流表04-A 0.1-31哈尔滨198820电动兆欧表K-33011日本199621兆欧表ZC11D-51上海199822数字式多用表FIUKE-871美国199723相位频率表704-31南京198824接触电阻测试仪R93451武汉1997六、劳动力配备计划序号专业名称人数备注1起重工2起重作业2电工2接线、照明、维护等，保证现场正常用电及工程的正常进行3电焊工4切割作业4配合工11配合作业5吊车工1起重作业6工程技术员1技术保证和质量保证7安全管理1安全检查、环卫8负责人1组织协调合计23七、主要分部分项工程施工方法（一）热风炉基础、新增阀站设备基础。热风炉基础利用旧热风炉基础，新增阀站设备基础，为新做基础，施工顺序：测量定位基坑开挖基础垫层基础钢筋基础支模基础砼。1 、测量定位：根据新热风炉安装轴线与标高、进行定位放线。控制轴线，控制标高。2 、基础土方采用人工开挖。3 、基础垫层施工垫层混凝土施工前，测量好垫层标高，并用钢筋头标注控制，然后用平板振动器振捣密实，表面再用木条子搓平。4、 基础钢筋1)钢筋绑扎前，先将基础定位轴线投测至垫层上，根据轴线弹好边框边线，按边框线绑扎基础钢筋。双层钢筋网应设置足够数量的钢筋马凳或采取其他措施以保证钢筋骨架有足够的刚度及稳定性，防止钢筋位移。2)预埋螺栓，埋件及预留孔洞的施工A、根据中心、标高控制线定出螺栓、埋件、预留孔的具体位置，预埋件用6 螺栓固定在模板上，防止因混凝土浇灌振动造成埋件错位。B、浇灌混泥土时，振动棒不得碰撞固定架，不允许直接对着螺栓下料，砼浇灌完毕后，及时复测螺栓的实际值并作好记录，若发现超标现象应及时采取措施进行纠正。C、 地脚螺栓的防护：为防止污染或锈蚀，在混凝土浇灌前后，用油布或其它材料包扎好地脚螺栓。5 、基础模板模板采用木模板定型制做、编号、注明规格。安装模板时应根据基础垫层上投测的边框线安装，支撑采用48 钢管脚手架和60×80 木枋联合使用。6 、混凝土浇筑前要经过各专业会签，热风炉基础砼使用商品混凝土浇筑，浇筑时分层振捣。浇筑完毕预留同养、标养试块各一组。7、基础混凝土浇筑完成，强度达到要求后进行工序交接。（二）热风炉至磨机热风管道制作热风炉至磨机系统工艺管道，直径22162516，长33米，主要包括：2216直管热风管14.63米、2216直管热风管弯头3只、22162516变径管1.4米长1只、2516直管热风管4.28米等，制安工程量约21t，该工程具有工期较紧，布局紧凑等特点。1、施工工艺流程 材料验收 下料 加工制作 成型由项目材料员组织有关人员按照供货物资名称、规格、数量等，并进行外观质量检验，同时验证随机的有关技术资料（产品说明书及合格证材质合格证等），检验中发现不合格品（损坏或不适用）的物资，由项目材料员书面报告业主，将不合格品退回。2、加工品下料 1：所有型钢、钢板进场后，根据场地位置宜放在吊车附近，且吊车可以直接将钢板吊至滚床上，进行卷管、型钢放在附近可就地加工 。2：进入场地的板材须进行整边、规方处理方可进行下料。3：钢板的厚度大于4mm时，所下料的板材必须进行坡口处理，坡口型式如下：板材厚度为39mm，采用V型坡口，其角度为45550，板材厚度为926mm，对口间隙为02，钝边02，采用V型坡口，其角度为55650，对口间隙为03，钝边03。4：卷管下料的长度为；(管径壁厚)×。5；变形的型钢进行矫正、调直处理。3、加工制作1：卷管前，应进行压头，以保证管端尺寸。2：卷管时，采用校园样板进行校正，校园样板弧长应为管子筒长的1/41/6，校园样板与管内壁的不贴合面的间隙应符合下列要求：A：对接纵缝处为壁厚的10%加2mm，且不大于3mm。B：离管端200mm的对接纵缝应为2mm。C：其他部位应为1mm。3：卷管的弯曲度，每米不得超过1mm，一根管不得大于6mm。4：公称直径600mm以上的卷管，允许有两道纵向接缝且间距应大于300mm。5：卷管端面与中心线的偏差不应当大于管子外径的1%，且不大于3mm。6：卷管对接时，外部焊缝宜由两名焊工施焊。7：焊缝不能双面成型的卷管，且公称直径大于或等于6
