梁高支撑施工技术计算书.doc

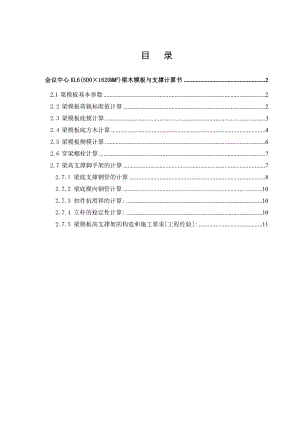

目 录会议中心KL6(500×1620MM2)梁木模板与支撑计算书22.1 梁模板基本参数22.2 梁模板荷载标准值计算22.3 梁模板底模计算32.4 梁模板底方木计算42.5 梁模板侧模计算62.6 穿梁螺栓计算72.7 梁高支撑脚手架的计算72.7.1 梁底支撑钢管的计算82.7.2 梁底横向钢管计算102.7.3 扣件抗滑移的计算:102.7.4 立杆的稳定性计算:102.7.5 梁模板高支撑架的构造和施工要求工程经验:11会议中心KL6(500×1620mm2)梁木模板与支撑计算书根据本工程特点，取较大截面梁（会议中心工程的编号为KL6）500×1620mm2进行方案设计及计算，此梁不但截面尺寸最大，且支撑高度达10m左右，是本工程重点质量安全控制点。 2.1 梁模板基本参数 梁截面宽度 B=500mm， 梁截面高度 H=1620mm， H方向对拉螺栓2道，对拉螺栓直径12mm， 对拉螺栓在垂直于梁截面方向距离(即计算跨度)400mm。 梁模板使用的方木截面100×100mm， 梁模板截面底部方木距离250mm，梁模板截面侧面方木距离400mm。 梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。 梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。 2.2 梁模板荷载标准值计算 模板自重 = 0.340kN/m2； 钢筋自重 = 1.500kN/m3； 混凝土自重 = 24.000kN/m3； 施工荷载标准值 = 2.500kN/m2。 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 新浇混凝土侧压力计算公式为下式中的较小值: 其中 混凝土的重力密度，取24.000kN/m3； t 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T 混凝土的入模温度，取20.000； V 混凝土的浇筑速度，取2.500m/h； H 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m； 1 外加剂影响修正系数，取1.000； 2 混凝土坍落度影响修正系数，取0.850。 根据公式计算的新浇混凝土侧压力标准值 F1=21.280kN/m2 实际计算中采用新浇混凝土侧压力标准值 F1=21.290kN/m2 倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。2.3 梁模板底模计算 本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 50.00×1.80×1.80/6 = 27.00cm3； I = 50.00×1.80×1.80×1.80/12 = 24.30cm4； 梁底模板面板按照三跨度连续梁计算，计算简图如下 梁底模面板计算简图 1.强度计算 强度计算公式要求： = M/W < f 其中 梁底模板的强度计算值(N/mm2)； M 计算的最大弯矩 (kN.m)； q 作用在梁底模板的均布荷载(kN/m)； q=1.2×0.34×0.50+24.00×0.50×1.62+1.50×0.50×1.62+1.4×2.50×0.50=26.74kN/m 最大弯矩计算公式如下: M=-0.10×26.740×0.2502=-0.167kN.m =0.167×106/27000.0=6.190N/mm2 梁底模面板计算强度小于15.00N/mm2,满足要求! 2.抗剪计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < T 其中最大剪力 Q=0.6×0.250×26.740=4.011kN 截面抗剪强度计算值 T=3×4011/(2×500×18)=0.669N/mm2 截面抗剪强度设计值 T=1.40N/mm2 面板的抗剪强度计算满足要求! 3.挠度计算 最大挠度计算公式如下: 其中 q = 0.34×0.50+24.00×0.50×1.62+1.50×0.50×1.62=20.825N/mm 三跨连续梁均布荷载作用下的最大挠度 v = 0.677×20.825×250.04/(100×6000.00×243000.0)=0.378mm 梁底模板的挠度计算值: v = 0.378mm小于 v = 250/250,满足要求!2.4 梁模板底方木计算 梁底方木的高度 H = 100mm； 梁底方木的宽度 B = 100mm； 本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 10.00×10.00×10.00/6 = 166.67cm3； I = 10.00×10.00×10.00×10.00/12 = 833.33cm4； 梁底方木按照按照集中荷载作用的简支梁计算，计算简图如下 图 梁底方木计算简图 1.强度计算 强度计算公式要求： = M/W < f 其中 梁底方木的强度计算值(N/mm2)； M 计算的最大弯矩 (kN.m)； P 作用在梁底方木的集中荷载(kN/m)； P=1.2×0.34×(0.50+2×1.62)+24.00×0.50×1.62+1.50×0.50×1.62+1.4×2.50×0.50×0.25=7.015kN 最大弯矩计算公式如下: 其中 L 梁底方木的跨度，L = 500+2×300=1100mm M=7.015×1100.000/4/1000=1.929kN.m =1.929×106/166666.7=11.576N/mm2 梁底方木计算强度小于13.00N/mm2,满足要求! 2.抗剪计算 最大剪力的计算公式如下: Q = 0.5P 截面抗剪强度必须满足: T = 3Q/2bh < T 其中最大剪力 Q=0.5×7.015=3.508kN 截面抗剪强度计算值 T=3×3508/(2×100×100)=0.526N/mm2 截面抗剪强度设计值 T=1.30N/mm2 梁底方木抗剪强度计算满足要求! 3.挠度计算 最大挠度计算公式如下: 其中 P = 0.34×(0.50+2×1.62)+24.00×0.50×1.62+1.50×0.50×1.62×0.25=5.482kN 最大挠度 v = 5481.651×1100.03/(48×9500.00×8333333.5)=1.920mm 梁底方木的挠度计算值: v = 1.920mm小于 v = 1100/250,满足要求!2.5 梁模板侧模计算 梁侧模板按照三跨连续梁计算，计算简图如下 图 梁侧模板计算简图 1.强度计算 强度计算公式要求： = M/W < f 其中 梁侧模板的强度计算值(N/mm2)； M 计算的最大弯矩 (kN.m)； q 作用在梁侧模板的均布荷载(N/mm)； q=(1.2×21.29+1.4×6.00)×1.62=54.996N/mm 最大弯矩计算公式如下: M=-0.10×54.996×0.4002=-0.880kN.m =0.880×106/87480.0=10.059N/mm2 梁侧模面板计算强度小于15.00N/mm2,满足要求! 2.抗剪计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < T 其中最大剪力 Q=0.6×0.400×54.996=13.199kN 截面抗剪强度计算值 T=3×13199/(2×1620×18)=0.679N/mm2 截面抗剪强度设计值 T=1.40N/mm2 面板的抗剪强度计算满足要求! 3.挠度计算 最大挠度计算公式如下: 其中 q = 21.29×1.62=34.49N/mm 三跨连续梁均布荷载作用下的最大挠度 v = 0.677×34.490×400.04/(100×6000.00×787320.1)=1.265mm 梁侧模板的挠度计算值: v = 1.265mm小于 v = 4
