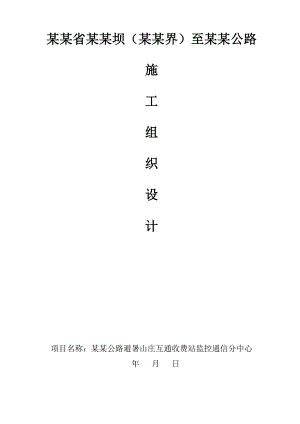

某高速收费站施工组织设计.doc

某某省某某坝（某某界）至某某公路施工组织设计项目名称：某某公路避暑山庄互通收费站监控通信分中心 年 月 日某某省某某坝（某某界）至某某公路安全施工组织设计 编制人： 审批人：项目名称：某某公路避暑山庄互通收费站监控通信分中心 年 月 日目 录一、编制依据二、工程概况三、人员组织机构框图四、主要机械设备统计表五、主要工程量统计表六、施工进度计划七、施工方案八、在施工过程中实行标准化管理的相应措施；九、临时设施及总体平面图十、质量保证措施及实验室管理措施十一、进度质量保证措施十二、雨季冬期施工保证措施十三、设备、材料的采购供应及计划保证措施十四、资金需求计划十五、环境保护方案十六、其他有关资料一、编制依据1.1某某省某某坝（某某界）至某某高速公路房屋建筑工程施工招标文件。1.2某某省某某坝（某某界）至某某高速公路避暑山庄收费站、监控通信分中心建筑工程施工图纸。1.3工程所涉及的主要的国家或行业规范、标准、规程、法规、图集等。1.4我公司多年来完成同类工程积累的施工经验。二、工程概况2.1工程简介本工程为某某省某某坝（某某界）至某某高速公路避暑山庄收费站房屋建筑工程（FJ5合同段），包括：宿办楼、地源热泵机房油机室、泵房、警卫室、污水处理、收费棚、总图外线等工程。2.2各单位工程工程概况（1）宿办楼建筑面积：6500，建筑层数:7层，建筑高度：32.4m结构形式：框架结构。（2）职工食堂建筑面积：500，建筑层数：1层，建筑高度：5.4m，结构形式：框架结构。（3）附属用房警卫室建筑面积：21.2建筑层数:1层，建筑高度：3.975m结构形式：砖混结构。（4）油机发电室、水箱间、地源热泵机房建筑面积：175.2建筑层数:1层，建筑高度：5.450m结构形式：砖混结构。（5）收费棚子：建筑面积：848.5建筑层数:1层，建筑高度：15.85m结构形式：网架结构。三、施工人员组织机构框图3.1施工人员组织计划（1）施工组织机构实行项目经理负责制，以项目经理为首的管理层，对本工程的工期、质量、安全等，宿办考虑进行高效率、有计划的组织协调和管理，科学地做好平面流水，立体交叉，强化计划观念，做到日保旬、旬保月、月保总体工作，合理安排好季节性施工，落实好季节性施工措施，保证工期和施工质量。项目经理部保证在组建完成，现场人员按要求到位，并组织有关人员熟悉图纸，做好图纸会审的准备工作。项目经理部各部门设置齐全，分工明确，各部门分工覆盖整个工程项目，实现从施工准备、施工过程至竣工交付过程的全面管理控制。施工人员组织机构：公司领导小组项 目 经 理经营核算部算部计量部门财务劳资部门门材料机械部门安全生产部门技术质量部门计量部门下设各施工班组项目经理部各部门的岗位职责：1）技术质量部：负责质量管理体系文件、工程技术文件的管理。参与技术措施的制定，解决施工中的技术问题。负责进货及施工过程的检验、试验和管理，对工程质量实施监督检查工作。负责检验、测量和试验设备的管理及新购材料的检验和试验工作。负责工程项目测量定位放线工作。负责工程项目技术资料与质量记录的收集、整理和保管工作。参与物资采购合同的评审。参与图纸会审及施工组织设计的编制。2）生产安全部：负责施工过程控制及安全生产和文明施工管理。负责项目部的月、旬生产计划的编制，提出材料需用计划，参与评审合格劳务分供方，并负责管理。负责项目部安全技术施工的实施及安全教育，负责特种作业人员资格管理；监督检查安全工作和施工环境。负责施工过程中班组自检、互检、工序交接的管理。参与图纸会审及施工组织设计的编制。3）材料机械部：负责编制材料采购计划及采购合同。组织物资分供方调查、评价、复评工作，并保存记录。负责对进场材料的验收工作。负责施工现场和材料仓库的材料管理工作。负责施工现场机械设备的日常管理和检修、维护保养管理工作。4）财务劳资部：负责项目部管理人员、操作人员的培训和入场教育的组织工作。组织劳务分供方调查、评审工作，并保存记录。负责项目部施工合同执行的有关事宜。负责按规定上报财务统计报表。5）经营核算部：负责本工程的预、决算，工程计量支付工作。负责本工程的合同管理、风险管理、成本控制、掌握市场信息等工作。（2）劳动力安排：根据本工程的工程量及施工进度计划制定劳动力安排计划，组织优秀的施工队伍按劳动力安排计划进场施工，并签定劳动合同，以保证劳动力的合理、均衡供应，避免在工程施工中出现“窝工”现象，保证工程施工顺利进行。劳动力安排计划表工种按工程施工阶段投入劳动力情况施工准备阶段施工主体阶段施工装修和安装室外附属工程场外道路设备综合调试竣工验收瓦工55020151055力工4080604040105电工3151010052水工5151010052发电站看守员3311111门卫8888202食堂操作工2666222粉刷工52020000抹灰工15660401550设备操作员1810126050塔吊司机0600000龙门架操作员0060000设备安装员0662020200木工0305151050钢筋工0306102050砼工02062035100库管员2444200特种工002010000塔司指挥0600000施工队伍进场后进行入场教育，项目经理部制定严格的规章制度，协调各部门、各部门与专业队伍及各专业队伍间的工作关系，相互协助、相互制约，共同圆满地完成任务。四、主要施工机械设备进场统计表机械名称，产地型号规格数量（台）计划进场与退场时间塔吊长沙QT-40D2工程开始至主体完单筒慢速卷扬机（带塔）30KN3主体开始至工程完砂浆搅拌机350L武汉250L2工程开始至工程完汽车式起重机河南12T3工程开始至主体完切断机武汉QT14-143工程开始至主体完载重汽车武汉10T3工程开始至主体完弯曲机武汉WJ-40A3工程开始至主体完调直机武汉4-141工程开始至主体完电焊机河南30KVA2工程开始至主体完750搅拌站武汉40M32工程开始至主体完水泵武汉QY-72工程开始至工程完振动棒武汉6工程开始至工程完水车武汉6T2工程开始至工程完蛙式打夯机HW-60杭州HW-2013工程开始至工程完施工测量及试验器具统计表序号设备名称型号数量自有或租赁1经纬仪J2-21台自有2水准仪DZS3-12台自有3塔尺5米2套自有4钢卷尺50米3把自有5盒尺5米10套自有6万能材料试验机3台自有7土工试验、检测设备1套自有8水泥混凝土试验机1台自有975KW发电机2台自有五、主要工程量统计表 见附表1六、施工进度计划横道图见附表2双代号网络图见附表3七、主要工程项目的施工方案7.1测量定位放线（1）控制网设置根据总平面图中新建工程的位置，测定主轴线，形成十字轴线，作为建筑物控制轴线，经反复检试无误后，再分别测设出其它主要轴线，并设置轴线控制网。（2）宿办楼基础线1）根据场地建筑轴线控制点，首先将主轴线的交点用木桩测定于地上，并在木桩上钉上小钉作为标志，测定其它轴线，用石灰在地面上撒出基槽开挖线，以便开挖。2）轴线控制桩测设为了更好地便于施工，要求设立轴线控制桩，即在基坑开挖边线5米处，在各轴线的延长线上测设引桩，引桩用混凝土固定，埋深0.5米，并在基础和主体结构施工阶段，每10天进行一次复测，调差和补点工作，以保证测量的高精度，工程定位，按初测，复测和精测三级进行。3）标高测量在建筑物近旁设置临时性标准水准点2个（备用一个），每次测量均以该水准点为基准，以避免累计误差。4）轴线投测采用楼外传递方法，施工时有控制点面直接传递至各层楼板上，分出轴线。7.2土方工程（1）本工程基槽采用大开挖，机挖机运，开挖基槽，根据现场实际情况进行放坡，开挖至距底标高以上预留300mm土层，然后由人工清理槽底，并进行纤探。在开挖过程中，随挖随运出场地，计算剩余土方，定点堆放，满足回填。（2）在开挖过程中，根据轴线控制桩和临时性标准水准点，经常测量和校核平面位置和标高，以免出现差错，夜间施工时，安排专人负责，加强管理，防止超挖基土破坏老土层。同时施工现场增设照明设施，并在危险地段设置明显标志。（3）填方1）基础回填前，对基底进行检查验收，并办好隐检手续，混凝土达到规定的强度并检测合格后方可回填。2）在回填前，做好回填土含水量的测定，使土料的施工含水量控制在最优含水量±2%范围内。3）回填土要分层铺摊和夯实。每层铺土厚控制在200-250mm，每层至少夯打4遍。采用一夯压半夯的方法进地夯实，在回填时，在砌体基础相对两侧同时进行，防止基础移位。4）在填土过程中，随时按规范要求取样进行测定回填土的压实度，压实系数满足设计或规范要求，方进行下步回填。同时作好填方土料及填土压实试验等记录。（4）质量标准1）基槽基底的土质必须符合设计要求，并严禁扰动。2）回填的土料，必须符合设计标准或规范的规定。（5）基槽换填宿办楼3轴以西，后填土方较深并且有淤泥达不到设计要求承载力。解决方法：采用级配砂石换填2米，有不小于20t的振动碾碾压不少于5遍，然后分层回填碾压至施工桩顶标高。7.3钻孔灌注桩施工技术及方法：目前，钻孔灌注桩在工程中广泛使用，工艺日趋完善。钻孔灌注桩的水下砼灌注是成桩的关键环节，但往往由于施工工艺不当， 断桩、堵管、夹泥、蜂窝、少灌等质量问题也时有发生。因此，运用科学、实用的砼灌注工艺以确保工程质量显得极为重要。1.水下灌注砼的性能参数（1）砼原料粗骨科宜选用卵石，石子含泥量小于2%，以提高砼的流动性，防止堵管。（2）砼初凝时间一般砼初凝时间仅35小时，能满足浅孔小桩径灌注要求，砼搅（3）拌方法和搅拌时间为使砼具有良好的保水性和流动性，应按合理的配合比将水泥、石子、砂子倒入料斗后，先开动搅拌机并加入30%的水，然后与拌合料一起均匀加入60%的水，最后再加入10%的水（如砂、石含水率较大时，可适当控制此部分水量），最
