某高速房建施工组织设计.doc

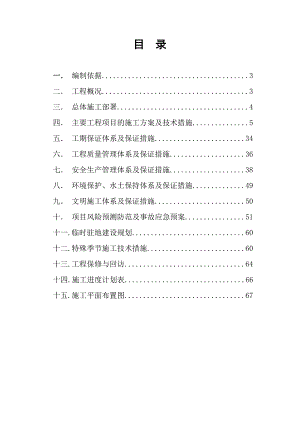

目 录一 编制依据.3二 工程概况.3三 总体施工部署.4四 主要工程项目的施工方案及技术措施.5五 工期保证体系及保证措施.34六 工程质量管理体系及保证措施.36七 安全生产管理体系及保证措施.38八 环境保护、水土保持体系及保证措施.49九 文明施工体系及保证措施.50十 项目风险预测防范及事故应急预案.51十一.临时驻地建设规划.60十二.特殊季节施工技术措施.60十三.工程保修与回访.64十四.施工进度计划表.66十五.施工平面布置图.67 一编制依据二工程概况（1）项目名称：；（2）地理位置：（3）主要工程量：湖南省某高速公路第n合同段某区域通信分中心总建筑面积10694，主要建筑工程项目：1、办公楼3362，三层，建筑高度11.7m；框架结构形式；2、监控楼2723，二层，建筑高度12.68m；框架结构形式；3、食堂705，一层，建筑高度6.84m，框架结构形式；4、宿舍楼一2220，三层，建筑高度9.6m，框架结构形式；5、宿舍楼三1556，三层，建筑高度9.6m，框架结构形式；6.门卫室128，一层，建筑高度6.9m，框架结构形式。设计年限为50年，抗震烈度为六级，建筑耐火等级为二级。三施工总体部署（1）管理人员与施工队伍：经理部由具有丰富经验的老同志与年富力强的青年代表组成，施工队伍都是在我公司长年参与高速房建施工的专业队伍，根据本合同段的质量、安全、工期、环保的要求，组成专业化的施工队。（2）施工组织：根据本合同段的要求，采取先进的组织管理技术，统筹计划，科学安排，根据工程特点及格工序间的关系，平行流水作业，搭接施工生产，保证业主的工期要求。（3）物资、机械设备的配套：根据本合同段的工程量及工期计划，编制物资采购计划，调配先进的机械设备，科学配置生产要素，组建功能匹配、良性运作的施工程序，充分发挥机械设备的生产能力。（4）施工工艺：根据工程特点，采用成熟的施工工艺，科学正确的思想引路，试验并行，全过程监控的信息化施工。（5）质量安全控制：严格执行上级有关法令、法规。标准及操作规程，认真执行各项质量安全制度和控制程序，严格执行三检制度，进一步推进全面质量安全管理。我们选派房建施工富有经验的领导管理者，年富力强的现场施工技术人员和生产指挥人员组成项目组织机构，并将按机械设备表中机械仪器、周转材料在最短时间内进场。所有人员、物资将提前全部到达项目，完善开工前的所有后勤工作，力争早日具备开工条件，确保在计划工期内完成本合同段的全部工作。项目组织机构组建后，按各自职能分工，编制详细施工计划、优化组合，调配人力、物资、资金等生产要素，全面指导工程项目建设施工，确保管理目标的实现。（1） 工程质量目标该工程施工要充分体现我公司制定的质量宗旨和质量方针，充分体现企业的经营目标和业主的期望和需求，特制定如下质量目标：各工序质量和分项工程质量合格率100。（2）工程工期目标本工程工期安排，以满足业主对该工期要求为前提，确保在合同期内完成图纸中设定的工作内容。（3）安全管理目标杜绝重大伤亡事故，一般事故率控制在千分之二以内。（4）文明施工目标严格执行JGJ59标准，把本工程建为安全文明施工达标工地。四主要工程项目的施工方案与技术措施（一）测量工程根据工程特点及现场情况，项目经理部配备专业测量人员，在项目总工程师的指导下，编制测量方案，并按方案要求进行整个工程的测量与检查验收工作。测量所用仪器，均需依照我公司ISO9002质量体系管理文件中的要求，必须是在国家法定鉴定机构鉴定合格，应在其有效期内使用，并进行有效的状态标识，使用过程还须进行校验，以保证仪器精确度。用于本工程的检验、测量、试验仪器设备计划序号仪器名称规格型号数量1全站仪SET-2CII1台2激光经纬仪J2-JD1台3水准仪DS32台42米检测尺 3根5塌落度测定筒2只6砼回弹仪ZC2251只7砼试模150*150*1509只8砂浆试模三联6套9接地电阻测试仪ZC-292台10绝缘摇表500V/1000V2块11万用表2台12压力表Y-100 0-16MPa4块±0.00标高及楼层标高引测，要根据业主提供的道路红线及相对高程，依此设置控制桩、水准点，以此为依据，向在建建筑沿外墙和楼梯间引至施工部位。以上部分引测应由三个不同地方同时，然后在同层进行封闭校核，无误后经监理验收方可使用。 轴线控制可根据业主提供的方格网坐标或其他定位依据，依此用经纬仪四个方向各轴线，并将各方向不少于两条轴线引至不易损坏的位置，用砼浇筑牢靠，作为今后引测依据 建筑物的高程控制点与平面控制点布置在同一桩点，从而保证建筑物旁有23个高程控制点，以便向各施工部位引测标高时进行闭合水准路线校核。 在垫层施工完成后，依据建筑物控制网向垫层投测轴线，并在其上校核轴线间距、夹角及对角线尺寸，提高引测精度。 以上结构施工时，应将控制点引入室内，首层楼板浇筑后，依据建筑物控制网测试外控点，且外控点应组成闭合图形，投测后必须校核边长共和夹角。 装修施工前，应对已完成的结构进行全面的测量，以便按实际结构情况进行放样工作，对地面、墙面、屋顶装饰测量基线应一致，可用水平管引测控制。（二）、基础施工1、 沉管灌注桩基础1.1 施工顺序进场、准备放线、定位沉管钢筋笼的制作、安放砼浇灌拔管验收。1.2 桩定位、放线根据已经建设方认定的测量控制桩引测桩位，在实地采用钢筋头标定桩位，以桩孔位中心为圆心，设计桩孔半径画圆，钉好十字引线桩，经自检和建设方、设计、监理方复检无误后才能开挖。每桩均浇筑100mm厚挡水口圈，高出自然地面200mm，半径为：桩半径+200mm,并在顶面弹出十字引线。1.3 沉管为了确保桩位准确，定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。钻机位置的偏差不大于2cm。对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳为了防止孔壁坍塌。增设钢护筒，护筒起定位、保护孔口和承受水头压力等作用，由钢板制成，厚度5mm，内径应大于钻头直径，宜大于桩径200mm。为防止钻进施工中护筒外圈返浆造成塌孔和护筒脱落，护筒要埋入自然地面以下1.0m或1.5m，高出自然地面20cm，与坑外之间空隙用回填土填实，保证护筒的稳定性与垂直度，同时，护筒与桩位中心线误差不得大于5cm。钻孔前挖好泥浆池和泥浆沟，钻孔时，泥浆池水位低于钻孔内水位。钻机钻进开孔时，为防止桩径超径，应轻压满转，达到护筒底下4m时再加速，在易缩颈的粘土层中钻进时，要配合复钻；粉砂中钻进时，应中压满转，并加大泵量，在有倾斜状的软硬土层交接处，应吊住钻杆，严格控制进尺速度，防止桩孔倾斜。在发生斜孔、弯孔、缩孔和塌孔或沿护筒周围冒浆以及地面沉陷等情况时，应立即停止钻进，针对不同情况经采取相应措施后方可继续施工。护壁泥浆成孔时，用水泵喷射清水，使清水和孔中钻头切削下来的土混合成泥浆（即自造泥浆），排渣泥浆的比重应控制在1.11.2。成孔后，用测绳下挂0.5kg中铁砣测量检查孔深，核对无误后，进行清孔。1.4 钢筋笼制安钢筋原材料经现场抽样复检合格后，方可以进行钢筋笼的制作，钢筋笼可在现场制作。主筋接头采用单面搭接电弧焊，箍筋与主筋点焊连接。钢筋笼外侧预设砼垫块以满足保护层厚度要求。安装采用汽车吊。主筋同一截面的搭接接头面积50%，主筋与箍筋交接处均应每接点焊牢。桩主筋出桩身35d。1.5 砼制作与浇灌砼浇筑在监理开据“混凝土浇灌令”后进行，机械搅拌混凝土，塌落度控制在8-10cm之间。每台班每桩留设一组砼试块。混凝土原材料（如水泥）必须有出厂合格证，还需取样进行复检试验合格后方可使用。砼下料采用串筒，出料口离混凝土面保持不大于2米，连续浇灌，按500mm分层振捣密实，每根桩砼一次浇筑完毕，不留施工缝。浇筑高度应高出设计桩顶标高约500mm。1.6 标高控制本工程标高控制系统采用水准仪由业主及设计方提供的控制点引测至每孔防水井圈上，用油漆标识进行控制。1.7 资料部分沉管灌注桩基础是一个极重要的地下工程，施工必须对每桩施工过程做好施工记录和隐蔽工程记录，每桩留置混凝土试块，做好材料抽样检查工作，及时做好桩基施工图，验收时具备以下条件：有桩位测量放线图、工程地质勘测报告、材料试验记录、混凝土试压报告、桩基验收竣工图。在现场会同业主、设计、监理及质监部门请具有专业检测资质的单位对桩位和承载能力进行鉴定，出具鉴定合格报告。1.8 凿桩及垫层桩验收：桩基部分应按国家有关规范要求进行检测，经有关部门检测合格后方可开始上部施工。并对桩顶标高进行复核，人工凿除超高桩顶砼。2.柱下独立基础施工 独立基础施工采用机械开挖，开挖时应严格控制深度，基底应留200mm300mm人工清槽，严禁超挖。对数量较少的位置可采用人工挖土。开挖完毕后应进行钎探，并组织有关部门进行验槽，合格后方可进行下道工序施工。3基础梁施工基础梁土方开挖、清底、检查验收完成后，即可浇筑梁底砼垫层，垫层比相应基础梁边各宽出100mm。施工时，按设计要求的砼强度等级、厚度用平板振捣器振实，木抹子抹平。待垫层砼达到一定强度后，用墨线弹测出基础中心线和外边线。基础梁侧模板采用12mm厚竹胶板、30×70木方散拼散装。支模前，将垫层泥土、杂物清理干净，支模时，将已制作好的模板按编号顺序排列好，按垫层上所弹出的梁边线进行固定，用30×70木方及48钢管作压枋和拉、撑杆，间距500mm，当基础梁高超过500mm时，在梁高1/2区间设置一道10间距500的对拉螺杆。支模完成后，检查中线、标高是否正确，支撑是否牢固，检查合格后经得监理工程师同意进行砼浇筑工序。基础梁钢筋绑扎同主体梁钢筋绑扎；砼浇筑同主体砼施工，但应注意要搭设砼输送道，以免砼浇筑时带动支模体系，发生中心线偏位现象；其砼浇筑24小时后即可拆模。4 基础土方回填基础土方填土在基础验收并将槽（坑）内杂物清理干净后进行。回填土应选用粉质粘土，其淤泥、耕植土和有机物含量不得大于8%。填土前取土样用击实试验确定最优含水量和相应的最大干密度，用振动式打夯机分层进行夯实，每层虚铺厚度不大于250mm，压实遍数不少于三遍。回填时在基础两侧同时进行并重叠夯填密实，压实系数应不小于
