某高速公路工程先张法预应力空心板施工方案.doc

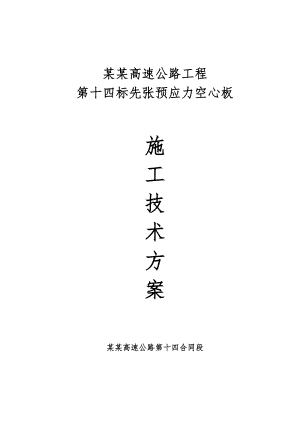

某某高速公路工程第十四标先张预应力空心板施工技术方案某某高速公路第十四合同段目 录1 编制依据12 工程概况13 首件工程目的24 计划工期25 施工准备25.1技术准备25.2人员准备35.3机械准备35.4技术准备45.5材料准备45.6供水供电准备56 预制预应力空心板主要施工方法66.1先张法预应力张拉施工66.2钢筋工程施工116.3模板施工126.4混凝土工程施工136.5预应力筋的放张（分级放张）166.6预制板成品检验标准177 工期保证措施197.1做好施工协调配合197.2强化计划管理198 安全保证措施208.1安全组织机构208.2安全保证措施201 编制依据1.1济南至东营高速公路工程第十四合同段招标文件；1.2济南至东营高速公路工程第十四合同段两阶段施工图纸；1.3山东高速公路施工标准化管理指南；1.4公路桥涵施工技术规范（JTG/TF50-2011）；1.5公路工程质量检验评定标准（JTG F80/1-2004）；1.6公路工程施工安全技术规程（JTJ 076-95）；1.7为完成制、运、架梁任务投入的施工管理、专业技术人员、机械设备等资源；1.8我公司拥有的工艺成果、机械设备状况、施工技术与管理水平；2 工程概况济南至东营高速公路第十四合同段（K114+300-K115+120）共有预制梁板式大桥1座、分离立交2座、小桥及桥式通道11座，共有先张法预应力混凝土空心板（10m、13m、16m、20m）880片，工程数量表如下：设计荷载：公路-级；路基标准宽度28m；桥梁耐久性设计：C50混凝土最大水灰比0.45，最小水泥用量300kg/m3，最低混凝土强度等级为C40，最大氯离子含量为0.06%，最大碱含量不大于1.8kg/m3。本标段拟选用K118+296分离立交第1#、2#、3#跨中板作为空心板首件工程进行施工。3 首件工程目的（1）验证混凝土各项指标的可靠性和实用性；（2）施工工艺流程的合理性；（2）确定预应力钢筋张拉、放张的准确性、安全可靠性；（4）出槽吊装的安全性；（5）确定适宜的现场施工机械、人员数量。4 计划工期第一槽空心板计划2014年6月20日施工，6月30日结束。空心板底座20m两槽，槽长92m，每槽布设20m空心板4片，板间距2.65m；空心板底座16m一槽，槽长92m，每槽布设16m空心板5片，板间距2.65m；空心板底座10m一槽，槽长92m，每槽布设10m空心板7片，板间距2.65m；10、16m空心板预制完成后，改为20m空心板底座继续施工。空心板预制安排在我项目部空心板预制场进行。按8d一个预制周期，每周期预制20m板8片、16m板5片、10m板7片。故预制16m板60片共需96天，10m板80片共需96天，20m板360片共需232天。5 施工准备5.1技术准备项目部组织了技术人员熟悉研究技术文件和图纸中各项内容和要求，全面领会设计意图；做好原始资料的进一步调查分析，了解当地的自然条件，地方材料状况、交通运输状况及可提供的施工用水用电情况；编制施工方案，对施工队伍及技术人员进行岗前培训和技术交底。5.2人员准备劳务作业人员安排如下： 钢筋班加工组：10人，绑扎组：每组6人，共2组 模板工班：每组5人，共2组 混凝土工班：每组4人，共2组 张拉放张班：4人，共1组 养生工班：2人，共2组 电工1人，焊工2人5.3机械准备5.3.1主要施工机械设备如下设备名称规格型号单位进场数量备注拌和站HZS90台2搅拌混凝土龙门吊60T台2吊梁千斤顶300T台2张拉千斤顶QYC270台1张拉油泵ZLB2×2/50台2张拉智能张拉设备套2张拉连接器YM15L-JX个30张拉备用发电机15KW台2应急发电电焊机BX3-400台2钢筋加工砼运输车10m3台3砼运输插入式振动棒50型/30型台4砼浇筑手持式机械凿毛机3.5KW台25.3.2张拉设备张拉机具采用欧威姆智能张拉机具。张拉端承受拉力计算：1860×0.7=1302MPa；单端承载力（20板）：1302PMa×0.014m2×20=319/2=159.5T；预应力筋的张拉采用双作用千斤顶，张拉千斤顶的额定张拉力为所需张拉力的1.5倍，且不得小于1.2倍。与千斤顶配套使用的压力表最大计数应为张拉力的1.5-2.0倍，标定精度应不低于1.0级。张拉机具设备应与锚具产品配套使用，并应在使用前进行校正、检验和标定。（详见千斤顶检测报告）张拉用的千斤顶与压力表应配套标定，配套使用，标定应在经国家授权的法定计量技术机构定期进行，标定时千斤顶活塞的运行方向与实际张拉工作状态一致。当处于下列情况之一时应重新进行标定：使用时间超过6个月张拉次数超过300次；使用过程序中千斤顶或压力表出现异常情况；千斤顶检修或更换配件后。5.4技术准备5.4.1认真组织和落实与本工程有关的施工技术人员，质量管理人员，详细熟悉图纸、认真阅读标书内容和业主的一切规定及参照标准，真正了解工程设计意图。5.4.1对相关管理人员和作业人员进行现场技术交底和安全交底。5.4.3空心板预制为C50砼，试验室在原材料进场后已进行C50标准配合比试验，驻地办已审批完毕，已上报总监办。试验室选定的配合比报经监理工程师批准后方可使用。5.4.4施工前对技术操作人员进行相关技术培训。具体人员为：模板工、钢筋工、焊工、氧割工、张拉人员、起重工。所有操作人员必须持证上岗。5.5材料准备5.5.1混凝土准备混凝土配合比试验工作已经完成，且经监理批复，配合比如下：C50混凝土：水泥:砂:碎石:矿粉：水：外加剂=473：646：1148：23.65：156：7.095所用原材料产地分别为：水泥：山东省山铝水泥有限公司生产的山铝牌P. 52.5水泥，已批复；碎石：青州庙子宇城（最大粒径不大于26.5mm。两种碎石5-10mm、10-20mm、按30：70的比例合成），已批复；砂：临朐丹河砂场，已批复；减水剂：山西凯迪聚羧酸缓凝高效减水剂，当掺量为1.5%时，减水率为26.3%。已批复。5.5.2钢筋要求钢筋：莱芜钢铁永丰股份有限公司，经抽检合格，已批复。钢筋在运输、贮存过程中，防止锈蚀、污染和避免压弯。装卸钢筋时不从高处抛掷。钢筋（含加工完毕待安装的钢筋）按厂名、级别、规格分批架空堆置在钢筋加工棚内，并分类设立标牌。钢筋进场附有出厂合格证，材料部负责收集并检查每批钢筋的外观质量，钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不大于所在部位尺寸的允许偏差（带肋钢筋为横肋的高度），测量本批钢筋的直径偏差。试验室负责对每批钢筋，按不大于60t的同一厂家、同一规格、同一牌号、同一炉号、同一品种、同一批号为一验收批进行检验。每批钢筋中任选三根，在其上各截取1组试样，每组试样各制3个试件，分别作拉伸（含抗拉强度、屈服点、伸长率）、冷弯试验和可焊性试验。当试样中有1个试验项目不符合要求时，取另两个试件再做试验。如果两个试件中有一个试验结果仍不符合要求，则该批钢筋不得接收。5.5.3预应力钢绞线预应力钢绞线产地：威海银兴预应力线材有限公司生产的抗拉强度fpk=1860MPa，公称直径d=15.2mm的低松驰高强度钢绞线。经山东省公路东营桥梁检测中心2014年6月7日外委检测，检测结果：符合GB/T5224-2003标准中1×7-15.2-1860要求。其弹性模量Ep=（198+201+200）/3=200Gpa，截面积为：140mm2。详见试验报告。5.6供水供电准备5.6.1供电：我标段采用630KW变压器用电。5.6.2供水：水源采用自来水，经试验室取样，通过外委试验，外委试验合格后使用。5.6.3紧急处理措施：当系统电不能正常供应时，用250KW发电机临时供电满足施工生产要求。6 预制预应力空心板主要施工方法6.1先张法预应力张拉施工张拉台座平面布置示意图张拉台座细部构造图6.1.1张拉前的准备工作6.1.1.1张拉台座的准备与检查传力柱：由于传力柱是台座的主要受力结构，所以要求它能够承受全部的张拉力，保证变形小、经济、安全、便于操作。横梁：横梁是将预应力筋的张拉力传给传力柱的横向构件，用45a工字钢和钢板制作。其刚度及强度满足受力要求，满足刚度和稳定的要求，受力挠度不大于2mm。定位板：用来固定预应力筋的位置，用钢板制成，连接在横梁上，保证承受张拉力后，具有足够的强度和刚度，孔的位置按照梁体预应力筋的位置设置，孔径比力筋大2-4mm以便穿筋。6.1.1.2张拉台座验算台座剖面示意图20m空心板中板和边板钢绞线均为18根，下面以s15.2mm钢绞线最大布置18根进行验算。传力杆长度L=92m，传力杆两端与中间基础分别固定在混凝土基础上。传力杆断面为60cm×40cm，混凝土标号为C25，主筋采用16螺纹钢，箍筋用6圆钢，间距10cm，系粱断面30cm×30cm，10m一道，混凝土标号C25。空心板底模为厚度5cm的C30细石混凝土，上铺6mm钢板。台座配重图砼重： L1=22.5m；L2=45.75m；h1=0.113m。1.张拉力计算已知；长度L=93000cm，控制应力P1=1302Mp；单根钢绞线面积S=140mm2；单根钢绞线张拉力Pk=182.3KN；钢绞线为18根。单肢压杆受力：Nj=1302/1000×140×18÷2=1640.5KN。2、强度验算=N/A=1640.5×1000/400×600=6.84Mpa传力杆砼标号为C25号，其标准强度为25Mpa=6.5Mpa所以其强度符合要求。3、抗倾覆验算平衡力距：Mr=G1L1+G2L2 =264×22.5+228.2×45.75 =16380.2KNm倾覆力矩：MdvNh11302×140×18×0.113370.757 KNmK Mr/Mdv16380.2/370.75744.21.54、抗滑移验算P=1302×40×18=3281KN N'300×4613800KNFU·(G1+G2) 0.25×(264+228.2) 123.05KNPcprHtag2(45°+/2)- tag2(45°-/2) 18×1.8×(tag260-tag230) 86.4KNPh Pcp/H 0.6×86.4/1.8 28.8KNEp( Pcp+ P)(H-h)/2 (86.4+28.8)×(1.8-0.6)/2 69.12KNK (N+F+ Ep)/P (13800+123.05+69.12)/32816.26>1.3通过验算得知该张拉台的抗倾覆、抗滑移及水平承载力均满足要求，可用于施工。6.1.2预应力筋制作要求预应力筋下料长度应通过计算
