某高速公路合同段盖板涵洞施工方案.doc

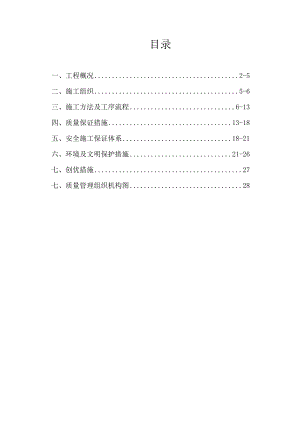

目录一、工程概况2-5二、施工组织5-6三、施工方法及工序流程6-13四、质量保证措施13-18五、安全施工保证体系18-21六、环境及文明保护措施21-26七、创优措施27七、质量管理组织机构图28涵洞施工方案一、 工程概况1、概述6合同段（K61+970K94+167.382）共有涵洞79道，结构类型为钢筋混凝土盖板。盖板涵跨径包括：2m、3m、4m三种。具体涵洞情况见下表：涵洞情况一览表序号中心桩号结构类型净孔*净高交角（度）长度（m）进口型式出口型式1K63+540钢筋砼盖板涵1-2×29028跌水井八字墙2K63+880钢筋砼盖板涵1-2×29047跌水井急流槽3K64+200钢筋砼盖板涵1-2×29026跌水井挡土墙4K65+260钢筋砼盖板涵1-4×49037八字墙急流槽5K65+780钢筋砼盖板涵1-3×39060八字墙八字墙6K66+040钢筋砼盖板涵1-4×39032八字墙八字墙7K66+280钢筋砼盖板涵1-3×39035八字墙急流槽8K66+500钢筋砼盖板涵1-3×39037急流槽八字墙9K66+950钢筋砼盖板涵1-2×29028跌水井急流槽10K67+880钢筋砼盖板涵1-3×39032八字墙八字墙11K68+227钢筋砼盖板涵1-3×3120111.04八字墙八字墙12K68+580钢筋砼盖板涵1-2×211032.65八字墙八字墙13K68+893钢筋砼盖板涵1-2×29058急流槽八字墙14K68+974钢筋砼盖板涵1-3×39054八字墙八字墙15K69+825钢筋砼盖板涵1-3×34550.26八字墙八字墙16K70+650钢筋砼盖板涵1-3×313043.6八字墙八字墙17K70+820钢筋砼盖板涵1-2×212044.11八字墙八字墙18K71+214钢筋砼盖板涵1-2×27044.65八字墙八字墙19K71+498钢筋砼盖板涵1-3×39030八字墙八字墙20K71+820钢筋砼盖板涵1-2×29036.11急流槽八字墙21K72+310钢筋砼盖板涵1-4×49040八字墙八字墙22K72+840钢筋砼盖板涵1-3×36051.1跌水井八字墙23K73+640钢筋砼盖板涵1-3×39034八字墙急流槽24K73+905钢筋砼盖板涵1-2×29044八字墙八字墙25K74+215钢筋砼盖板涵1-2×213567.02八字墙八字墙26K74+640钢筋砼盖板涵1-3×39029跌水井八字墙27K74+825钢筋砼盖板涵1-3×39090八字墙急流槽28K75+128钢筋砼盖板涵1-2×27044.65八字墙八字墙29K75+325钢筋砼盖板涵1-3×36529.97急流槽八字墙30K75+515钢筋砼盖板涵1-2×29036八字墙急流槽31K75+848.5钢筋砼盖板涵1-3×39044八字墙八字墙32K76+050钢筋砼盖板涵1-3×36057.04八字墙急流槽33K76+350钢筋砼盖板涵1-3×39060八字墙八字墙34K77+080钢筋砼盖板涵1-3×312050.04八字墙急流槽35K77+864钢筋砼盖板涵1-2×27042.65八字墙八字墙36K78+860钢筋砼盖板涵1-3×39033急流槽八字墙37K79+090钢筋砼盖板涵1-3×313598.26八字墙八字墙38K79+610钢筋砼盖板涵1-3×390105八字墙八字墙39K80+166钢筋砼盖板涵1-2×25589.88八字墙八字墙40K80+297钢筋砼盖板涵1-3×34590.26八字墙八字墙41K80+366钢筋砼盖板涵1-3×313573.26八字墙八字墙42K80+620钢筋砼盖板涵1-2×24545.02八字墙八字墙43K80+793钢筋砼盖板涵1-2×29026跌水井挡土墙44K81+400钢筋砼盖板涵1-2×29045八字墙八字墙45K81+514钢筋砼盖板涵1-2×26534.36八字墙八字墙46K81+810钢筋砼盖板涵1-3×39057八字墙八字墙47K82+425钢筋砼盖板涵1-2×29029跌水井八字墙48K83+680钢筋砼盖板涵1-2×29041八字墙八字墙49K83+805钢筋砼盖板涵1-3×313572.26八字墙八字墙50K84+202钢筋砼盖板涵1-3×39046八字墙八字墙51K84+440钢筋砼盖板涵1-2×29032八字墙八字墙52K85+640钢筋砼盖板涵1-2×26068.11八字墙八字墙53K86+090钢筋砼盖板涵1-2×29052八字墙八字墙54K86+290钢筋砼盖板涵1-2×29046八字墙八字墙55K86+545钢筋砼盖板涵1-3×39046八字墙八字墙56K86+930钢筋砼盖板涵1-3×36054.04八字墙八字墙57K88+160钢筋砼盖板涵1-3×39057八字墙八字墙58K88+500钢筋砼盖板涵1-2×29040八字墙八字墙59K89+030钢筋砼盖板涵1-3×39045八字墙八字墙60K89+720钢筋砼盖板涵1-3×39035八字墙八字墙61K89+905钢筋砼盖板涵1-2×29038八字墙八字墙62K90+185钢筋砼盖板涵1-4×49036八字墙八字墙63K90+440钢筋砼盖板涵1-3×39050八字墙八字墙64K90+770钢筋砼盖板涵1-2×29037急流槽八字墙65K91+570钢筋砼盖板涵1-4×39047八字墙八字墙66K92+880钢筋砼盖板涵1-3×39058八字墙八字墙67K93+500钢筋砼盖板涵1-3×39043八字墙八字墙68AK0+100（寨沙）钢筋砼盖板涵1-2×29018八字墙八字墙69AK0+250（寨沙）钢筋砼盖板涵1-2×212039.11八字墙八字墙70CK0+077（寨沙）钢筋砼盖板涵1-2×29023八字墙八字墙71DK0+460（寨沙）钢筋砼盖板涵1-2×29019八字墙八字墙72EK0+210（寨沙）钢筋砼盖板涵1-2×212014.11八字墙八字墙73AK0+540（石榴河）钢筋砼盖板涵1-2×29011八字墙八字墙74BK0+100（石榴河）钢筋砼盖板涵1-2×29014八字墙八字墙75CK0+440（石榴河）钢筋砼盖板涵1-2×29018八字墙八字墙76DK0+040（石榴河）钢筋砼盖板涵1-2×29013八字墙八字墙77AK0+860（鹿寨北）钢筋砼盖板涵1-2×29020八字墙八字墙78CK0+800（鹿寨北）钢筋砼盖板涵1-2×29029八字墙八字墙79DK0+500（鹿寨北）钢筋砼盖板涵1-2×29018八字墙八字墙2、主体结构盖板涵下部结构为薄壁台，整体基础，部分为分离式基础。上部结构为钢筋混凝土板。基础采用C25混凝土。部分基础根据地质情况作换填处理。台身采用C20号混凝土，台帽采用C30号混凝土，钢筋采用热轧RH235、HR335钢筋；盖板采用C30混凝土，钢筋采用HR335钢筋；洞口采用八字墙，八字翼墙墙身、基础采用M10浆砌片石；洞口铺砌采用M10浆砌片石。二、施工组织 根据本合同段涵洞工程量大小分布特点，决定设置16个小型构造物施工作业队进行施工。每个施工作业队配备管理人员1名，质检人员1名，施工技术员和现场材料各一名，施工作业人员20名。各施工队机械设备、工具和专业技术工种配置自成系统，独立施工，但不排除应有的协助和调配。施工队同期开工10道，进行交叉或流水作业，充分利用工序间歇时间，提高机械设备和利用率、工时利用率，缩短工期，加快速度。每队完成一道构造物后，再开工一道，顺序推进。三、施工方法及工序流程（一）、盖板涵洞盖板涵洞基坑开挖采用挖掘机开挖，人工配合整平。基础、涵（台）身砼用人工浇筑，砼为厂拌送至工地。砼模板用组合钢模；盖板采用钢管满堂支架分块现浇；钢筋人工制作。1、施工准备清理场地：修筑便道，施工材料、设备进场，施工测量放样。2、基坑开挖1） 基坑开挖之前通知监理工程师，以便检查测量基础平面位置和现有的地面标高。在未完成检查测量及监理工程师批准之前不得开挖。为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。2） 开挖进行到图纸所示或监理工程师指定的标高。最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定，在开挖的基坑未经监理工程师批准之前，不得浇筑混凝土。4) 必要时挖方的侧面应始终予以可靠的支撑，合理放坡，并得到监理工程师认可。5) 基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。施工期间，应维护好天然水道，并使地面排水畅通，必要时修建临时过水设施，保证原水系正常过水。6) 基坑开挖至图纸规定基底标高后，根据设计要求进行基底承载力的检测,如发现地基承载力达不到图纸规定的承载力要求时，应根据
