某高炉水渣泵站施工方案.doc

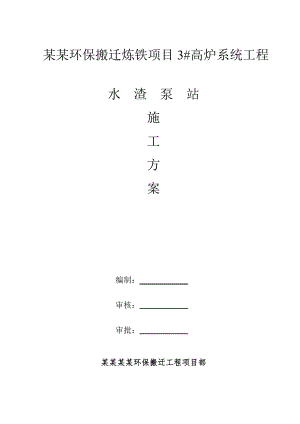

某某环保搬迁炼铁项目3#高炉系统工程水 渣 泵 站施工方案编制：审核： 审批： 某某某某环保搬迁工程项目部目 录一、编制依据04二、工程概况05三、施工条件06四、施工部署06五、施工准备及平面布置09六、结构施工工艺及方法（一）、测量定位放线10（二）、土方11（三）、垫层混凝土13（四）、施工缝留设14（五）、结构施工方法14一）、模板工程15二）、钢筋工程22三）、砼工程28四）、脚手架工程37五）、螺栓及埋件安装42六）、塔吊安装使用措施方法44七、施工人员、机具组织和安排46八、工程施工测量48九、施工进度计划和工期保证措施48十、冬、雨季施工措施51十一、工程质量目标及保证措施56十二、安全、文明施工目标及保证体系63十三、现场职业健康安全保证措施64一、编制依据一）依据1中冶赛迪工程技术有限公司设计的高炉水渣泵站00510046DR1510ST004、00510046DR1510ST005图纸。2国家现行的技术规范，规程及标准。二）编制原则和目的1先进、合理、实用的原则2严格控制工程质量、工程进度和成本，达到GB50204-2002规范的验收标准要求。预防安全事故的发生，采取的必要措施。3）采用的技术标准及规范： 工程测量规范 （GB50026-93） 砼结构施工质量验收规范 （GB50204-2002） 砼强度检验评定标准 （GBJ107-87） 钢筋焊接及验收规程 （JGJ18-96） 钢筋焊接接头试验方法标准 （JGJ109-96）砼泵送技术规程 （JGJ98-2000）建筑工程冬期施工规程 （JGJ/T10-95）建筑工程施工质量验收统一标准 （GB50300-2001）建筑工程施工现场供用电安全规范 （GB50104-93）施工现场临时用电安全技术规范 （JGJ46-88）建筑机械使用安全技术规范 （JGJ33-86）混凝土结构工程施工质量验收规范 （GB50204-2002）二、工程概况3#高炉水渣泵站是某某环保搬迁炼铁项目3#高炉系统工程的重要配套设施之一，主要分C1、C2两个区域。基础形式为桩基、暗梁伐板基础，局部承台、地梁基础结构，垫层砼标号为C10；桩基、承台、地梁砼标号为C30；基础伐板为抗渗P6的C30抗渗砼。本工程由地下水渣池、水渣泵站、皮带通廊、设备基础几部组成，上部主体结构为框架结构，结构平面轴线尺寸为32.5m×28m；框柱断面尺寸有400X400mm，400X450mm，600×1400mm，500×800mm；水渣池、地下水渣泵站挡墙厚有500mm、600mm，砼为C30抗渗砼（抗渗等级为6），其余部份柱、梁、板为普通C30砼；钢筋从828各种规格型号均有，主要20、16、25及10、12等几种规格用量最大；钢筋锚固长度La：HPB235钢筋C30砼为28d；HRB335钢筋直径小于等于25mm的C30砼为36d。钢筋搭接：当直径大于等于22mm时采用机械连接；当采用搭接时，其长度不小于1.2La+5d；同断面搭接百分率不超过50%；梁、柱搭接及柱子钢筋加密区高度、范围按03G101-1图集采用。砼保护层厚度：柱及设备基础30mm，梁25mm，板15mm。预埋件及螺栓采用Q235B级钢（注明者除外）。本工程±0.00m相当于绝对标高232.30m，现自然地面平均高度在232.250m左右。三、施工条件C2出铁场西南角靠8#公路边设有一变配电室，水源接口由8#公路入口已采用60管接直C1、C2出铁场区域，水电已经落实。拟在C1干渣设施基础靠近C1水渣外边3m左右安设一台QZ50型塔吊。利用C1干渣设施四颗挖孔桩(桩自编号为G3、G4、G11、G12)作为塔机基础。C2水渣泵站区域已作为高炉钢构吊装场地，暂不能施工；C1水渣设施与泵站一起施工到6.0M平台暂停施工，待其设备安装好后再施工上一部分结构； C1干渣坑区域暂不施工，作为出铁场及水渣泵站施工的钢材、木工制作加工场地，待C1出铁场平台及C1水渣泵站主体施工完毕后，立马拆除塔吊，将其移至C2区域安装，再施工C1干渣坑基础。施工段划分：为了配合高炉本体结构吊装，C2区域部分要作为吊装及制作场地暂不能施工，因此拟按C1水渣泵站、C2水渣泵站区域划分二个施工段。现对1水渣区域施工方案进行详细编制说明，2施工工艺同C1。四、施工总体部署（一） 施工管理目标强化内部质量管理，明确企业的质量方针和目标，将把“质量管理、重在工序”的主导思想贯穿始终，优化组合调配施工技术力量，在物资、资金等方面全力予以保证。1、工程质量目标（1）整个工程按优质结构工程施工。（2）施工现场质量管理符合设计、规范以及法律法规的要求和规定。（3）检验批分项、分部工程质量验收合格率100%。（4）质量控制资料完整符合要求。（5）工程安全和功能检验资料完整符合要求。（6）观感质量好。（7）坚决贯彻执行建设工程质量管理条例、建筑工程施工质量验收统一标准（GB50300-2001）及工程建设标准强制性条文的有关条款，严格按ISO9002标准进行质量控制，严格履行施工单位的质量责任和义务，确保建设工程施工质量。2、工期目标本工程在保证质量、安全、文明施工的前提下，根据项目部总体布署及我司的施工管理能力、技术管理水平和拟投入的机械设备、物资及劳动力等状况，确保C1、C2各施工段90日历天内完成主体施工。本工程关键线路上各阶段的控制工期如下：1、土方大开挖，15天。2、人工挖孔桩基础，15天；3、伐板基础，25天；4、水渣坑池壁、设备基础，15天；5、水渣泵站上部结构，20天。具体施工进度控制详“施工进度计划横道图”。3、安全生产、文明施工目标（一）创安全文明施工优良现场，杜绝死亡事故、重伤事故、火灾事故和交通事故发生。（二）认真贯彻实施建设部建筑施工安全检查标准（JGJ59-59）要求。4、科技进步目标为确保工程质量、降低投资成本、缩短工期、减轻劳动强度、提高效率，积极采用新技术、新工艺、新材料、新设备和现代化技术管理，全面推行电算化技术及计算机辅助管理。5、服务目标为业主提供一流的服务，确保用户满意，质量问题投诉率为零。重合同、守信誉、尊重业主，服从监理，积极配合业主、监理和设计单位的工作，接受业主、监理对工程质量、施工进度计划的监督。（二） 施工管理措施和施工组织机构1、施工管理措施（1）实行动态的目标管理制度，围绕方针目标开展目标动态管理。（2）施工实行网络计划控制，引用微机动态管理，采用以“大滚动、小流水”为基本特点的计划管理模式，建立预警系统，确保制定的工期目标得以实现。（3）建立生产管理联席会议制度。在施工过程中，邀请建设单位、监理单位及参加施工的各单位相关人员参加施工管理联席会议，每周定期召开会议一次，解决施工中质量、安全文明施工及施工物资供应等协调配合问题。（4）实行“四控”、“五制”，四控指质量控制、工期控制、安全控制和成本控制；五制是指被授权人全权负责，项目目标负责制、竞争激励制、工程自检与监理和质量一票否决制。2、施工组织机构设置该工程按“项目法”组织施工，实行目标指标考核制度，建立以项目经理为首的管理层，对工程质量、进度、安全、文明施工、科学管理、经济效益和服务等全面负责。根据项目经理部的实际工作明确管理人员的责、权、利，提高项目经理部的工作效率，促进管理整体实力。用已制定的项目管理制度来指导、督促、规范管理人员的工作质量、效率。强化激励与约束机制，制定业绩评比、惩罚办法，检查工作质量和效率。（三） 主要施工方案及措施编制计划1) 混凝土的原材配料及浇注控制措施；2) 钢筋加工、安装措施；3) 板支设及加固施工措施；4)抗渗砼施工技术措施； 5)平台板、梁加固措施；6)综合脚手架的搭设和安全防护措施；五、施工准备及平面布置图（一）生产准备1.清除施工区域的所有障碍物；2.按施工平面布置图修建临时设施；3.做好现场排水，确保排水畅通；4.安装施工用的水电气，并试水试电。 （二）技术准备1、认真学习阅读施工图纸，进行施工技术交底；2、及时要求甲方提供施工区域的地下管线等地下障碍物情况；3、编制模板支撑作业指导设计和操作要点，组织施工人员学习，对专业人员进行技术交底；4、对所有施工人员做好安全交底；5、根据总图作好测量控制，设置基准点，进行放线定位；6、编制脚手架、塔吊安全防护措施；7、编制框架结构施工方案及深梁、模板加固方案，并组织关键位的技术交底。（三）施工平面布置根据实际需要提出施工用水用电容量，分别从甲方指定处引入水、电源。由于施工区域较大，现场材料定置管理，尽量紧凑，以减少现场运输量。现场设置一个配电室，设置配电箱三个（分别用来加工钢筋、现场模板加工及预埋件焊制安装），移动配电箱四个（浇筑砼、模板加固等）；施工临时道路尽量利用厂区规划道路，布置一台塔吊，作为垂直运输工具。现场在业主指定区域设置保卫室、工具杂品室等。六、结构施工施工工艺及方法（一）、测量定位放线 从场地实际情况看，对布设控制点无影响，根据建设单位提的高炉平面控制网进行控制，所有控制点实行专人防护，定期巡视且每月复核一次，使用前必须进行校核，地面控制点布设完后，转角线采用2，级全站仪复测。各控制线间距离采用PE322
