某高架仓库消防管道及自控报警系统安装工程施工方案.doc

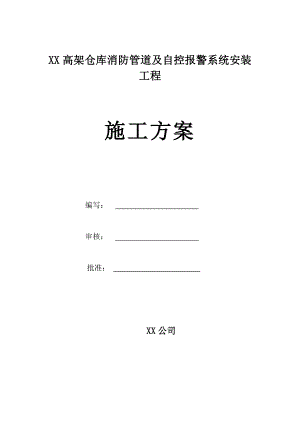

XX高架仓库消防管道及自控报警系统安装工程施工方案编写： 审核： 批准： XX公司目 录1.工程概况22.编制依据23.施工资源计划23.1、项目组织机构图23.2、施工人员需用计划表33.3、施工机（具）械需用计划43.4、施工进度计划（见附页）44.主要施工技术方案64.1、管道安装方案64.2、设备安装方案154.3、消防自控报警安装方案185.质量、职业健康安全与环境（QHSE）保证措施256、竣工验收321. 工程概况1.1 工程概况本项目工程为XX有限公司高架仓库消防管道、自控报警系统安装，地点在XX区XX。建设单位为XX有限公司，设计单位为XX有限公司。2. 编制依据2.1 招标文件及附件（包括补充、修改、澄清文件及答疑纪要等）2.2 设计院提供的设计图纸及设计说明2.3 自动喷水灭火系统施工及验收规范（GB50261-2005）2.4 工业金属管道工程施工及验收规范（GB50235-97）；2.5 现场设备、工业管道焊接工程施工及验收规范（GB50236-98）；2.6 压缩机、风机、泵安装工程施工及验收规范（GB50275-98）；2.7 建筑电气工程施工质量验收规范GB5030320022.8 电气装置安装工程电气设备交接试验标准GB5015020062.9 电气装置安装工程电缆线路施工及验收规范GB5016820062.10 电气装置安装工程接地装置施工及验收规范GB5016920062.11 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171922.12 爆炸和火灾危险环境电气装置施工及验收规范 GB50257-962.13 火灾自动报警系统施工及验收规范 GB50166-20072.14 建设工程消防监督管理规定20092.15 集团公司质量、职业健康安全与环境（QHSE）管理体系文件3. 施工资源计划3.1、 项目组织机构图3.2、 施工人员需用计划表序号工 种2011年3月4月5月6月15日6月15日至7月15日（联动试车）7月（配合投料试车）1钳工020002管工8121612423焊工4662114起重工2222105电工041212616辅助工6202010527油漆工2241108合计224862391963.3、施工机（具）械需用计划序号机械设备名称规格、型号单位数量备注1汽车式起重机25T辆12同诚氩电焊机ZX7-400B台83焊条烘干箱台14液压冷弯管机SWG-400台15砂轮切割机400台26手扶砂轮机100台207手拉葫芦2t5t台68冲击钻18台109电动试压泵SY-35MPa台110手电钻台1011电动套丝机台512万用表MF-500台213摇表ZC25-3型台114钳表DT9205台115管道开孔机台216消防管滚槽机台23.3、 施工进度计划（见附页）3.4、 主要工作量3.4.1、高架仓库主要工程量序号项目名称规格材质单位数量备注一、设备1泡沫比例混合器9tS304套12消火箱套133泡沫消防水泡DN100套34雨淋阀组DN150套405信号蝶阀DN150个806吸入式泡沫喷头DN20个816二、管道7无缝钢管DN25020#米7208镀锌钢管DN150Q235米7609镀锌钢管DN100Q235米91510镀锌钢管DN80Q235米3011镀锌钢管DN65Q235米32612镀锌钢管DN50Q235米18613镀锌钢管DN40Q235米34614镀锌钢管DN32Q235米32015镀锌钢管DN250Q235米11604. 主要施工技术方案4.1、 管道安装方案4.1.1、管道安装工艺流程图施 工 准 备 现 场 测 绘绘制加工草图 管 道 预 制 支吊架制作 支吊架油漆 防腐 安 装 准 备 支吊架安装 管 道 安 装 系 统 试 压系统防腐 阀 门 检 验管道冲洗竣 工 验 收4.1.2、 管材、管件应进行现场外观检查，并应符合下列要求：（1）. 镀锌钢管应为内外壁热镀锌钢管，钢管内外表面的镀锌层不得有脱落、锈蚀等现象，钢管的内、外径应符合现行国家标准低压流体输送用焊接钢管GBT 3091或现行国家标准输送液体用无缝钢管GBT 8163的规定。（2）. 表面应无裂纹、缩孔、夹渣、折叠和重皮。（3）. 螺纹密封面应完整、无损伤、无毛刺。（4）. 非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折（5）. 法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。4.1.3、 喷头的现场检验应符合下列要求：（1） 喷头的商标、型号、公称动作温度、响应时间指数(RTI)、制造厂及生产日期等标志应齐全。（2） 喷头的型号、规格等应符合设计要求。（3） 喷头外观应无加工缺陷和机械损伤。（4） 喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象。（5） 闭式喷头应进行密封性能试验，以无渗漏、无损伤为合格。试验数量从每批中抽查1，但不得少于5只，试验压力应为30 MPa，保压时间不得少于3min。当两只及两只以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2，但不得少于10只，并重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。4.1.4、 阀门及其附件的现场检验应符合下列要求：（1） 阀门的商标、型号、规格等标志应齐全，阀门的型号、规格应符合设计要求。（2） 阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。（3） 阀门按照规格型号进行抽检进行壳体试验，抽检比例为10%，且不得小于1个，（4） 阀门抽检进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。（5） 阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣封面不漏为合格。（6） 试验合格的阀门，应及时排尽内部积水，并吹干。除需要脱脂的阀门外，密封面上应涂防锈油，关闭阀门，封闭出入口，做出明显的标记，并填写“阀门试验记录”。（7） 报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志。（8） 报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象，阀体内应清洁、无异物堵塞。（9） 水力警铃的铃锤应转动灵活、无阻滞现象和传动轴密封性能好，不得有渗漏水现象。（10） 报警阀应进行渗漏试验。试验压力应为额定工作压力的2倍，保压时间不应小于5min。阀瓣处应无渗漏。4.1.5、 消防水泵接台器安装4.1.5.1、 组装式消防水泵接合器的安装，应按接口、本体、联接管，止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统；整体式消防水泵接合器的安装。按其使用安装说明书进行。4.1.5.2、 消防水泵接合器的安装应符合下列规定：a 应安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为1540 mm。b 自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的消防水泵接合器区别的永久性固定标志，并有分区标志。c 地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖,并在附近设置指示其位置的永久性固定标志。d 墙壁消防水泵接合器的安装应符合设计要求。设计无要求时，其安装高度距地面为0.7 m，与墙面上的门、窗、孔、洞的净距离不小于2.0m，且不应安装在玻璃幕墙下方。4.1.5.3、 地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径。4.1.5.4、 地下消防水泵接合器井的砌筑应有防水和排措施。4.1.6、 管网主管采用DN250无缝钢管，连接方式为对口焊接。焊接时参照焊接工艺评定，PQR110-GTAW/SMAW-I1-3/7先氩弧焊打底，焊丝采用H08Mn2SiA；再用J422焊条电焊盖面。焊接示意图如下：4.1.7、无缝钢管的对接焊缝外观全部检查后，按业主要求对DN250无缝钢管对接焊缝抽取5%X射线检验,按承压设备无损检测JB/T47302005评定级为合格。不合格的焊缝必须进行返修，每出现一道不合格焊缝要加倍对该焊工的检验，当第三次仍出现不合格时，要对该名焊工所焊的焊缝全部进行检验，同一位置不能超过三次返修。4.1.8、管道连接后不应减小过水横断面面积。DN150以下管道采用热镀锌管，连接方式为DN100-DN150采用卡箍连接，DN80以下热镀锌管采用丝扣连接。4.1.9、 管网安装前无缝钢管要采用喷沙除锈，直见管的表面露光洁为好，用氯磺化聚乙烯防腐涂料五度（刷二底三面总用量0.8kg/m2）。4.1.10、 沟槽式管件连接应符合下列要求：a. 选用的沟槽式管件应符合沟槽式管接头CJ/T-156要求、其材质应为球墨铸铁并符合现行国家标准球墨铸铁件GB/T-1348要求，橡胶密封圈的材质应为EPDN(三元乙丙胶），并符合金属管道系统快速管接头的性能要求和试验方法ISO 6182-12要求。b. 沟槽式管件连接时，其管道连接沟槽和开孔应用专用滚槽机和开孔机加工，并应做防腐处理，连接前应检查沟槽和孔洞尺寸，加工质量应符合技术要求；沟槽、孔洞处不得有毛刺，破损性裂纹和脏物。c. 橡胶密封圈应无破损和变形。d. 沟槽式管件的凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发现橡胶
