    某高层框架结构办公大楼基坑支护及土方开挖施工方案(附示意图).doc

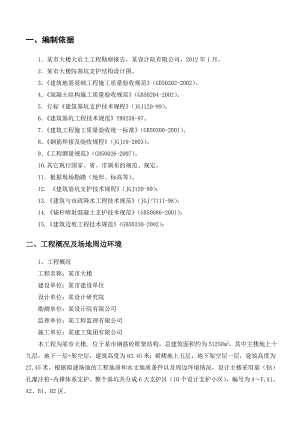

    一、编制依据1某市大楼大岩土工程勘察报告,某设计院有限公司,2012年1月。2某市大楼院基坑支护结构设计图。3建筑地基基础工程施工质量验收规范(GB50202-2002)。4混凝土结构施工质量验收规范(GB50204-2002)。5行标建筑基坑支护技术规程(JGJ120-99)。6建筑基坑工程技术规范YB9258-97。7建筑工程施工质量验收统一标准(GB50300-2001)。8钢筋焊接及验收规程(JGJ18-2003)。9工程测量规范(GB50026-2007)。10.其它现行国家、省、市颁布的规范、规定。11根据现场勘踏(地形、标高等)。12. 建筑基坑支护技术规程(JGJ120-99);13.建筑与市政降水工程技术规范(JGJ/T111-98);14.锚杆喷射混凝土支护技术规范(GB50086-2001);15.建筑边坡工程技术规范(GB50330-2002);二、工程概况及场地周边环境1、 工程概况工程名称:某市大楼建设单位:某市建设单位设计单位:某设计研究院勘测单位:某设计院有限公司监理单位:某工程监理有限公司施工单位:某建工集团有限公司本工程为某市大楼, 位于某市钢筋砼框架结构,总建筑面积约为51250m2,其中主楼地上十九层,地下一层+架空层,建筑高度为83.45米;裙楼地上五层,地下架空层一层,建筑高度为27.45米。根据拟建场地的工程地质和水文地质条件以及周边环境情况,设计主楼采用旋(钻)孔灌注桩+内撑体系支护。整个基坑共分成6大支护区(10个设计支护小区),编号为AF,A1、A2、B1、B2区。主楼基坑开挖深度约为7.75m,基坑安全等级为一级,安全使用年限1年。2、 周边环境该工程施工场地平整基本满足施工要求,开工前场地内管线要全部迁移。总体场地较窄,已有建筑物对施工影响较小,交通便利,施工较方便。3、 现场管理组织机构框图技术部材料后勤部施工班组项目经理项目总工项目副经理 质安部施工部:资料预算部三、工程地质及水文情况(一)工程地质根据岩土工程勘察报告,拟建场地位于北江北岸冲积二级阶地,原地面标高稍低,后经人工填高并兴建楼宇,现楼宇已拆平,地面标高约在15.0019.33,地面西高东低,最大高差约在3m。根据钻探揭露,场地内分布自上而下划分四大层,五小层,具体如下:221第四系上更新统(Q4):层(1)杂填土(ml):分布在各孔的地表,层厚1.407.50m,平均3.94m,厚度变化系数0.425杂色、灰褐色,主要由粘性土混较多建筑垃圾和少量砂砾组成,大部分堆填超过10年,东南角为新堆填,土质较疏软,欠固结。222第四系上更新统(Q3):层(1)粉质粘土(al):各孔均揭露本层,层厚1.0010.90m,平均4.96m,厚度变化系数0.407m,层面埋深1.47.50m,相应标高为11.4015.20m,土质杂色具斑纹构造,主要由粘粉粒组成,底部含少许砂砾,土质粘韧性强,切面光滑,干强度高,含水量湿,可塑状。 层(2)粗砂(al):透镜状、似层状分布于57#、1214#、1921#、2530#、3334#和37#孔。层厚0.804.70m,平均3.01m,厚度变化系数0.394,埋深7.2010.80m,相应标高6.8010.93m。黄色,主要成份为古英、中、粗粒砂,少量砾石和粉泥质,石英颗粒棱角状,中粗粒约占85%,局部泥粉质增多变为砂质粘性土,含水量饱和,松散状,钻进时容易塌孔。 层(3)泥质卵砾石(al):大部分钻孔见到此层,层厚0.504.20m,平均1.56m,厚度变化系数0.635,埋深7.2013.80m,相应标高3.109.48m,灰黄色,主要中风化砂岩砾石和少量砂泥质组成,卵砾石含量占50%以上,含水量饱和,稍密状。223第四系残积土(el)层(1)残积粉质粘土(el):各个钻孔都见到本层,层厚0.5014.30m,平均7.25m,厚度变化系数0.464m,埋深8.9027.00m,相应标高-9.408.23m。褐红色,以粉粘料为主,局部含强风化岩碎块,土质粘塑性好,切口光滑,干强度高,粘韧性强,浸水易软化,含水量很湿,硬塑状好,原岩为粉质泥岩。224中生带白垩系上上统(k2) 层(1)强中化粉质泥岩(k2):各孔均揭露到本层,层厚2.0017.50m,平均8.33m,厚度变化系数0.382m,埋深13.0029.00m,相应标高-2.30-13.20m,褐红色,主要成份为泥质,含少量粉质,岩石泥质结构,块状结构,节理发育,次生粘土化强,岩石质软,手板易碎,钻进易磨损,采芯率真低,易泡水软化,岩芯呈块状。岩石属极软岩,基本质量等级分类为V级。 层(2)中风化夹强风化粉质泥岩(k2):大部分钻孔见本层,层厚1.5019.80m,平均7.14m,厚度变化系数0.548;埋深19.5036.50m,相应标高-20.70-2.25m,岩石基本上层4-1相同,但岩石风化不均匀,节理裂隙发育,局部极发育,裂隙面可见薄膜状铁锰质充填,岩石中、强风化相同,岩层较破碎,岩石强度低,湿度大,易干裂,浸水易软化,岩芯采芯率低,一般呈碎块状、短柱状。岩石属极软岩,基本质量等级分为V。 层(3)中风化粉质泥岩(k2):各个钻孔均钻至此层,揭露厚度一般>5m,层面埋深29.042.0m,相应标高-25.10-11.95m,岩性基本同层4-1、4-2,但本层岩石较完整,节理裂隙次发育,岩石硬度较低,容易含金钻进,湿度大,失水较干裂,岩芯较完整,一般中长柱状。岩石属软岩,基本质量等级分类为IV。 详细的地层分布状况请见“钻孔柱状图”和“工程地质剖面图”标贯测试结果统计表土名次数方法实测击数(N)杆长修正后的击数(N)特征值备注NminNmaxNmNminNmaxNmSnrsNkFak(Kpa)杂填土1标贯6.053粉质粘土39标贯5.025.08.54.220.77.62.530.330.916.9200粗砂13标贯5.09.07.14.17.25.71.000.170.915.2180泥质卵砾石13重触10.112.511.00.750.070.9610.6312残积粉质粘土45标贯10.6116.023.98.182.217.513.60.780.8014.0340强风化泥岩15标贯60.0118.091.242.082.664.711.30.180.9259.4中风化泥岩1标贯180.0126.0(二)水文情况场地地下水主要分布第四项系上层滞水和孔隙水。地下水主要受大气降水及地表水的渗透补给为主。勘察期间地下水埋深为2.63.0m。场区地下水对混凝土结构腐蚀等级为微腐蚀,对砼中钢筋腐蚀等级为微腐蚀性。四、基坑支护结构形式1A、A1、A2、B、B1、B2区为主楼,基坑开挖深度为7.75m,采用1000旋挖灌注桩桩间800三重管高压旋喷桩止水的支护形式。旋挖灌注桩桩径为1000,间距1300,桩长约12m,旋挖孔桩应采取隔桩(跳挖)施工,在相邻桩混凝土龄期达到3天后方可成孔施工。桩位偏差不得大于50mm,桩身垂直度偏差不大于1。桩端嵌固端不小于4.50m,具体以剖面图标示嵌固长度控制。支护桩桩顶纵向钢筋锚入冠梁内,锚固长度不小于30倍纵向钢筋直径。冠梁截面为800×800,冠梁的混凝土强度等级均为C25。坡面挂网喷砼护面,挂6200×200钢筋网,喷射C20细石砼,厚60mm。2C区基坑开挖深度为4.3m,承台底5.5m,采用1排8001000旋(钻)孔灌注桩,桩长约9.5m,内侧2*75 L=23000 1500 张拉锁定力YF=150kN的预应力锚索。桩间坡面挂网喷砼护面,挂6200×200钢筋网,喷射细石砼,厚60mm。3D区基坑采用1排89*4500超前钢管桩桩长约6m,内侧3排48X2.8钢管锚杆。4E、F区基坑采用自然放坡,坡度为1:1,坡面挂6200钢筋网,喷60厚C20细石砼护面,内插长1200的161500钢筋锚杆。五、施工计划(一)施工进度计划本工程基坑施工计划于2012年1月4日,工期100天,施工进度计划详见后附图:基坑支护及土方开挖施工计划横道图。(二)材料使用计划根据本工程的工期要求及施工的具体情况,材料使用初步计划如下表:表5-1 材料使用计划表序号材料名称开始进场时间132.5R普通硅酸盐水泥2012.12HPB235,8钢筋2012.1HPB235,10钢筋2012.1HRB335,d16钢筋2012.1HRB335,d18钢筋HRB335,d20钢筋3C20细石商品混凝土2012.1448X3.2钢管2012.1589钢管2012.16C25商品混凝土2012.1(三)主要施工机械设备、仪器使用计划表5-2 施工机械设备、仪器使用计划表:序号设备名称型 号功率(KW)数量进场日期1挖掘机小松PC350-611012012.12挖掘机小松PC210-811012012.13散体物料运输车日野15吨/102012.14旋喷桩机成套设备12012.15旋挖桩机成套设备22012.16潜水泵50WQ15-122.282012.17钢筋切断机GQ-50422012.18钢筋弯曲机GW-50322012.19钢筋调直机CTX-14312012.110电焊机BX1-3002132012.111插入式振动器ZX-501.142012.112平板振动器ZW20B-222.222012.113混凝土喷射机TK6007.522012.114空气压缩机/3522012.115全站仪博飞BTS-812CLA/12012.116水准仪苏一光DSZ2/22012.1(四)劳动力计划表5-3 劳动力需用量计划表序号工种人数备注1施工管理人员32专职安全员23测量员34电 工35电焊工46桩工207挖掘机手48砼工109钢筋工810瓦工411木工312机械工413杂工(土方工)614合 计74
