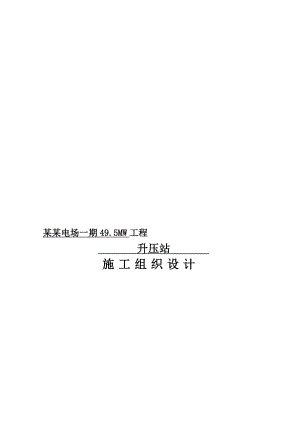

某某电场一期49.5MW工程 升压站 施工组织设计编制单位：（章）批 准： 年 月 日审 核： 年 月 日编 制： 年 月 日监 理 部：（章） 总监理师： 年 月 日监 理 师： 年 月 日 安全监理： 年 月 日建设单位：（章）基建副总： 年 月 日工 程 部： 年 月 日 安 监 部： 年 月 日目 录第一章 编制依据第二章 工程概况第三章 主要工程指标第四章 施工部署和施工方案第五章 主要分部分项工程施工方法第六章 技术管理措施第七章 安全控制措施第八章 工程质量管理措施第九章 工期保证措施第十章 消防保护措施第十一章 文明施工保证措施 某某山风电场一期49.5MW工程施工组织设计第一章 编制依据1、双方签订的某某山风电场一期49.5MW工程升压站施工合同。2、垛山风电场一期49.5MW工程升压站项目施工图及会审记录。3、国家现行有关标准、规范、规程等。4、建筑工程施工强制性条文。5、建筑分项施工工艺标准手册。6、国家相关法律法规、工程预算及劳动定额。第二章 工程概况某某山风电场一期49.5MW工程升压站位于海阳市，由北京国电华信诚电力技术咨询有限公司设计，某某建设监理有限公司实行监理。中控楼：为框架结构，本建筑总建筑面积680.00m2。建筑层数为二层，室内地面设计标高±0.0000m相当于绝对标高78.000m，室内外高差300mm。建筑物抗震设防烈度为6度，设计合理使用年限为50年，耐火等级为二级，屋面防水等级二级。升压站围墙：围墙东西长100米，南北长86米，大门设在北面。电缆沟：为钢筋砼现浇电缆沟。电缆沟具体概况如下：沟盖板采用镀锌角钢，四周与钢筋焊接，现场浇作。建筑设计概况：中控楼屋面：不上人屋面采用05J909第WM14页屋11，保温层为60mm厚挤塑聚苯板，防水层为两层BS防水卷材。防水层下面的水泥砂浆找平层应设分格缝，缝宽一般20mm并嵌填密封材料，其纵横间距不宜大于6m。楼、地面：地面垫层应铺设在均匀密实基土上，填土的压实系数不应小于0.94，地面工程须待地下沟、坑、管道施工完毕后方可进行。各专业楼面穿管应预留钢套管或孔洞，管道安装完毕后用比楼板混凝土标号高一级的细石混凝土嵌实。有防水要求的房间，其楼面做1.5厚聚氨酯防水涂膜，墙面防水高度为500mm，有水房间比相邻房间或走道低20mm，其室内从门槛起以1坡度坡向地漏。墙体：外墙及内墙采用加气混凝土砌块填充，外墙厚度250mm，内墙厚度200mm。抗压强度不小于5.0MPa砌块容重800kg/m³。宿舍卫生间隔墙为120mm厚蒸压灰砂砖。砌筑砂浆为强度不低于M5的专用砂浆。砌体组砌要合理，接茬严密，无松动等质量事故隐患。墙身防潮层设在地坪下60mm处，用1：2.5水泥砂浆内掺水泥重量5的防水剂做20mm厚。（当基础梁的上表面高于或等于室内地坪以下一皮砖时可不设防潮层）。填充墙应设框架柱全高每隔500mm设26拉筋（沿墙全长贯通）。填充墙长超过墙高两倍时在跨中设置钢筋混凝土构造柱。门窗洞口及内墙阳角均设1:2水泥砂浆护角，护角高度至门顶。门窗：门窗在墙上的位置均以墙中心定位。单块大于1.5平方米的门窗玻璃和落地窗玻璃须采用安全玻璃。所有门窗的固定铁件应根据厂家要求，由施工单位预留埋件，以保证门窗与墙体连接牢固，门窗与墙体的接口应嵌防水密封膏。所用窗内侧均设置水磨石窗台板，窗上安装木制窗帘盒。水磨石窗台板板宽140，板长同窗款宽。低压配电间、蓄电池室外墙窗（含百页窗）均加设金属护网，外墙门加设金属门挡板。外装修：所有门窗口线顶和底、雨篷板底等处均应设置滴水线，以利于排水。散水作法选自02J003第5页1，找坡5散水在雨水管所在的1m范围内配双向6200钢筋，散水每隔6m需设伸缩缝一道，缝宽20mm，散水与外墙间设通长缝，缝宽10mm缝内满填嵌缝膏。坡道作法选自02J003第31页4。台阶作法选自02J003第8页5A。花池挡墙作法选自02J003第17页1，h=600，H=300，面层为混凝土。外墙外保温构造见02J121-1，外墙作法见02J121-1E型保温层外刷涂料做法，挤塑板厚度为35，挤塑板表观密度大于28kg/m³。内装修：所有外露金属铁件均应焊缝打磨，除锈干净后刷防锈漆二道，面罩磁漆两遍，颜色同室内装修的邻近部位。未注明油漆工程按建筑装饰装修工程质量验收规范中普通油漆的要求施工和验收。各种留洞与预埋件应与各工种密切配合后，确认无误方可施工。预埋木砖及贴邻墙体的木质面均应做防腐处理，露明铁件均应做防锈处理。围墙：南面土层开挖深度较小，北面因为土质原因开挖深度大。电缆沟：根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌中控楼结构设计概况：基础：为柱下独立基础。砼强度等级：基础垫层C15，基础为C30，梁、板、构造柱及剪力墙为C30，砼环境类别：室内正常环境为-类，卫生间厨房等潮湿环境为二（a）类，室外地面以下、阳台、雨篷等外露构件为二（b）类 围墙结构设计概况：围墙高3米，基础垫层采用C10，基础石材采用毛石。电缆沟：电缆沟第三者 主要工程指标一、工程质量：确保单位工程质量达到合格。二、安全文明施工：杜绝重大伤亡事故的发生，轻伤受伤频率不大于12，进场安全教育率达到100%。三、技术档案资料：保证工程技术档案资料与施工进度同步，竣工后的工程技术档案资料真实、完整、齐全，并符合验收规范和档案管理及标准要求。第四章 施工部署和施工方案一、项目班子组成员1、本工程质量目标为合格，为了达到预定的工程质量目标，组建一个技术素质过硬、施工经验丰富、工作作风扎实的项目领导班子是实现目标的关键。项目主要负责人：项目经理：崔长海 施工队长：程俊卿2、项目主要成员的职责：项目经理：负责项目部的领导工程，调配人、财、物，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责。技术负责人：协助项目经理管理和领导技术、质量试验工作。负责项目施工的技术档案的收集、整理、归档工作。施工员：分管工程管理、分包管理、文明施工等，并直接指挥管辖区段的施工管理和协调工作。负责项目的生产组织、进度计划落实、施工方案的实施、工序协调、质量控制、总平面管理等工作。质检员：负责项目质量监督、质量管理、创优评奖工作。材料员：负责项目部物资设备的采购和供应工作。安全员：负责项目部安全生产、文明施工和环境保护工作。核算员：协助项目经理工作，主要负责项目部合同、预算工作以及工程成本核算。机械员：负责项目部机械设备台账，机械设备的各项资料的积累，上报各种报表，负责机械维修工作的落实，及制定相应的管理措施。试验员：负责工程试验、计量管理工作。二、组织机构本工程由山东海阳市鑫源建筑有限公司项目部承包，公司对工程质量、工期、保修服务总负债。项目经理负责合同内容的全面实施和施工管理。公司的工程监控中心、科技管理中心，对工程所用机械设备、劳动力、材料进行综合调配，对工程的技术、质量、安全、进行监控管理，并确保工程的各项质量、技术、经济目标的实现。三、施工准备工作（一）技术准备1、熟悉图纸，了解设计意图，做好图纸会审，把技术问题解决在施工之前。2、编制施工图预算，提出各项材料、构件用量计划，并编制进度计划和生产要素需要计划，落实并组织生产要素进场。3、编制施工组织设计，进行总体部署与协调，制定切实可行的施工措施。4、编制质量目标计划，以便对工程质量进行有效控制。5、编制专项施工方案，试验策划等并组织技术交底。6、会同建设单位的有关部门接收坐标点及水准点，并引入现场。作好永久性测量基准点，并根据结构特点设计好沉降观测点位置，绘出沉降观测点布置图。（二）生产要需准备1、组织精良的项目班子，并立即就位，配备高素质的管理人员。根据工程量及进度计划安排提出劳动力需用计划，按期组织进场。2、根据施工进度计划，作好各种机械设备的检修、试车、保养工作并运输进场。3、按施工方案配制足够数量的复合木模板、脚手工具、扣件等料具。4、组织货源，取料送检，现场备料，外购材料采购定货，现场准备贮存场地库房。（三）现场准备1、根据施工平面图设计要求，抓紧时间迅速将钢筋加工设备进场就位。2、根据施工需要并考虑引用方便在适当设置测点。要求控制测点标志引测方便，便于保护，并经甲方、监理方验收。3、施工期的主要现场通道硬化防滑处理，防止雨后影响施工，现场规划好材料主进口。4、接通施工现场的水、电线路便于施工使用，同时搭设好其它辅助临设。5、安置警示标牌。做好现在雨水、污水、场地的排水线路。6、强化施工现场管理和安全保卫，场内醒目处挂设图牌。7、根据引入的坐标、水准点布置施工测量控制桩。施工前作出施测方案及测桩控制图。8、消防栓位置设置在主要通道及有火源、易燃品仓库附近，并有醒目标记。现在搭建男女厕，并排出值班表，按时打扫。生产、生活垃圾设置集中堆放点，为现场文明施工奠定基础。9、本工程现在管理要求达到山东省建筑施工安全质量标准化工地标准，现场准备工作和所搭设设施均要符合建设部建筑施工安全检查标准、建筑工程现场综合考评实施细则的要求。四、施工方案。根据施工现场具体情况，升压站工程先进行围墙基槽开挖以及围墙砌筑，然后进行中控楼的建设。升压站内其余工程根据现场实际情况具体安排，在中控楼建设过程中安排时间施工。1、土方开挖采用一台反铲挖掘机进行大开挖。土方就进在坑边堆放部分回填土，回填用装载机运土，压路机压实。灰土采用旋耕耙拌合，人工配合整平。2、钢筋加工在现场制作，调入钢筋冷拉机、切断机、电焊机、对焊机、弯曲机等配合施工。3、钢筋连接：基础梁及上部大梁主筋采用闪光对焊与单面搭接焊相结合，其余采用绑扎搭接。4、混凝土采用商品混凝土。第五章 主要分部分项工程施工方法升压站围墙：土建工程主要施工方法测量工程1.平面控制网的建立A、围墙平面控制网的建立工程开工前，测量人员对业主及当地测绘管理部门提供的红线及有效测量依据进行复测，符合点位限差要求后，依据平面控制网布设，作为场区首级控制。2.高程控制网的建立A、 为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准点（至少提供三个），采用水准仪对所提供的水准点进行复测检查，校测合格后。 B、高程控制网的精度，不低于三等水准的精度。3.基础施工测量A、轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位移面影响到正常施工及工程施测的精度要求。采用测量精度2级、测距精度2mm经纬仪仪，根据首级控制进行校测。B、轴线投测方法基础施工一般采用经纬仪方向线来传递轴线，引测投点误差不应超过±3
