某项目预应力施工方案.doc

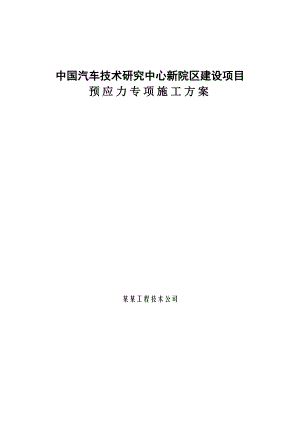

中国汽车技术研究中心新院区建设项目预应力专项施工方案某某工程技术公司目 录1 编制依据11.1 施工图纸11.2 工程总承包施工组织设计11.3 国家规范/行业标准12 工程概况22.1 工程总概况22.2 结构设计概况23 施工安排43.1 预应力工程施工责任范围43.2 预应力施工部位进度计划53.3 劳动组织及职责分工74 施工准备94.1 技术准备94.2 机具准备104.3 材料准备105 预应力施工方法及技术措施125.1 预应力工程施工顺序及工序配合要求125.2 制定预应力施工工艺流程135.3 预应力筋制作要求135.4 预应力筋的铺设145.5 混凝土浇注和振捣155.6 预应力张拉165.8 锚具保护196 质量验收与标准196.1 质量保证体系196.2 预应力专向工程质量验收资料226.3 质量验收标准237安全文明施工管理措施237.1 安全管理措施237.2 雨季安全管理措施247.3文明施工管理措施248环保管理措施268.1组织措施268.2环境保护主要措施269生活管理措施2610材料节约措施27附图27预应力工程施工方案1 编制依据1.1 施工图纸 表1-1图 纸 名 称出图日期预应力施工图纸2010年11月1.2 工程总承包施工组织设计表1-2 名 称中国汽车技术研究中心新院区建设项目施工组织设计1.3 国家规范/行业标准表1-3类别名 称编 号国 家建筑抗震设计规范GB500112001(2008)预应力筋用锚具、夹具和连接器GB/T 14370-2007混凝土工程施工质量验收规范 GB50204-2002预应力混凝土用钢绞线GB/T5224-2003行 业预应力筋用锚具、夹具和连接器应用技术规程JGJ852002 现浇混凝土空心楼盖结构技术规程CECS175-2004 无粘结预应力混凝土结构技术规程JGJ92-20042 工程概况2.1 工程总概况表2-1工程总概况工程名称中国汽车技术研究中心新院区建设项目工程地点天津市东丽经济开发区先锋东路建设单位中国汽车技术研究中心设计单位监理单位总承包单位预应力工程专业承包单位某某工程技术公司备注：2.2 结构设计概况预应力筋根据结构受力需要，分为结构强度预应力筋和结构温度预应力筋二大类型；预应力混凝土结构按施工特征可分为两大类，即先张法和后张法。后张法中根据施工工艺不同，分为后张有粘结预应力筋、后张无粘结预应力筋和后张缓粘结预应力筋三种。根据结构构件抗震等级、受力性质、强度和裂缝控制要求的需要，分别配置不同类型的预应力筋。本工程停车楼一层屋顶层采用无粘结预应力空心板技术，科研楼三层框架梁预应力筋采用JY-BRPC缓粘结预应力技术，次梁预应力筋采用无粘结预应力技术。预应力筋采用Fs15.24高强1860级低松弛钢绞线，其标准强度=1860N/mm2。设计张拉控制应力为0.75=0.75*1860Mpa=1395Mpa。张拉端采用单孔夹片锚具，固定端采用挤压锚具。预应力筋的张拉采用单端张拉形式。张拉端根据构件部位，分别采用外露和不外露方式。预应力筋张拉端设在柱侧、板内或梁侧，无论何种形式，竣工时预应力筋的张拉端锚具均应埋在混凝土内，不外露。其中预应力具体分布位置见表2-2。 表2-2子工程位 置图 名图 号停车楼一层一层模板平面图结施-09一层梁平法施工图结施-10二层二层模板平面图结施-11二层梁平法施工图结施-12三至七层三七层模板平面图结施-13三七层梁平法施工图结施-14屋顶层屋顶层模板平面图结施-15屋顶层梁平法施工图结施-16科研楼三层三层梁平法施工图结施-24附注1：缓粘结预应力介绍缓粘结预应力筋是处在无粘结筋与有粘结筋间的一种新的预应力筋粘结形式，即它既具有无粘结筋的布索自由、使用方便、无需孔道的设置和压浆的优点，又具有有粘结筋在后期使用上的特点和安全性的一种新预应力工艺。缓粘结技术的主要特点是用一种缓凝材料代替常规使用的油脂填充在钢绞线和塑料护套之间。这种缓凝材料，能满足施工期间的工艺要求：缓凝材料采用缓凝砂浆缓粘结筋的作用机理是在预应力筋的外侧包裹一种特殊的缓凝砂浆，这种砂浆要求在 540C密闭条件下，能在30天前不凝结，这就满足了现场张拉力筋的时间要求。在30天后开始逐渐硬化，并对预应力筋产生握裹、保护作用，并能最终达到30MPa以上的抗压强度。其作用机理之一是由于所掺人的缓凝剂吸附于水泥颗粒表面或水化产物表面，使得水分子和Ca、SO+等离子与C3A类物质作用程度变弱，难于较快地生成钙矾石晶体而起到缓凝作用；二是由于缓凝剂与 Ca离子作用，在水泥颗粒表面形成不溶性物质膜，阻碍了水泥矿物正常的水化作用，而起到缓凝作用。当不溶性质膜内渗透压增大使之破裂，暴露出新的熟料表面时，又会消耗缓凝材料生成不溶性物质，直到消耗尽缓凝物质，才能使水泥正常水化，使缓凝砂浆具有强度。缓凝材料采用胶粘剂缓粘结预应力筋用的胶粘剂，它由双酚-A型环氧树脂、活性稀释剂双酚A二甘油醚、非活性稀释剂邻苯二甲酸二丁脂、固化剂聚酰胺树脂、活性增 韧剂热塑性聚氨酯及填料水泥组成。缓粘结预应力筋用的胶粘剂其凝结速度可根据工程实际要求进行调控，这种胶粘剂在前期具有良好的流动性、附着性、以及韧性，经挤压涂包工艺与预应力筋结合后，在一定时间内逐渐固化，粘结力不断增大，最终完全固化后具有极高的强度。用控制固化时间的胶粘剂代替无粘结预应力钢绞线的润滑防腐油脂，达到制作工艺与无粘结预应力筋一样简便易行；通过控制胶粘剂的固化时间，保证缓粘结预应力结构至张拉工艺结束前与无粘结预应力结构的施工程序相同，随后胶粘剂发生固化与混凝土完全粘结；通过压痕处理使预应力钢绞线外裹套具有凹凸不平的表面，达到与有粘结预应力波纹管相似的外观效果。以上两种缓凝技术为目前常用的缓凝预应力技术，采用胶粘剂的缓凝材料将无粘结与有粘结更有机地结合起来，但缓凝预应力技术工程的造价相对高，而且它对土建工期要求也比较严格，同时对胶粘剂的质量也要求比较高。在上述三种都不占主要因素的情况下，缓凝预应力技术是可以达到施工简便、结构安全的要求的，它兼具了无粘结与有粘结的技术特点。3 施工安排3.1 预应力工程施工责任范围预应力分包合同项目内容：(1)提供预应力成套技术的实施方案和关于预应力项目对土建施工的具体要求措施的书面资料。(2)提供预应力施工和技术服务所需的1860MPa级的缓粘结筋（按图下料、组装）和张拉端锚具、固定端锚具及配件。(3)负责预应力筋铺放及节点安装。(4)根据设计要求进行预应力筋的张拉。(5)张拉验收后预应力筋端部的切筋处理。(6) 负责预应力筋、配件和机具设备运输至现场。 (7)解决工程项目有关预应力施工方面的技术问题。(8)按建设单位和设计的变更洽商执行修改要求。(9)参加预应力项目的施工隐检验收。(10) 接受监理单位的检查验收和指导，接受总包的管理。(11) 负责在不同施工阶段提供相应的技术资料，并在结构验收时将各种预应力资料整理齐全，报总包、监理公司。(12) 预应力施工将配合总包进度，按时完成预应力各项工作。总包单位需配合的工作(1) 协调各工种与预应力施工单位之间的关系；(2) 提供必要的现场施工面，脚手架，夜间施工照明，就近设备电源380V/15（20）A及220V交流电源；(3) 提供必要的办公用房和材料堆放场地，吊车配合进行场内的垂直及水平运输，协助分包进行现场成品保护；(5) 当混凝土强度达到预应力张拉条件后，应提前3天通知预应力施工单位组织张拉施工；(6) 为预应力分包安排现场临时办公室、存放张拉设备及锚具的库房一间。3.2 预应力施工部位进度计划项目部加工部设备部供应部1.工期保证体系构成预应力施工工期由项目部全面负责协调各职能部门，组成工期保证体系。2 工期进度计划预应力筋下料组装及配件均在加工厂提前完成。而其它工作能按土建结构施工整体部署及工期，穿插或平行进行预应力施工，即不占用土建结构施工日历天数。预应力张拉在上部结构施工的同时进行，不会影响总工期。预应力施工应密切配合总包工程进度安排。3.工期保证措施(1) 预应力筋生产加工预应力筋、锚具及配件均按照设计图纸要求，根据施工进度计划提前加工组装并运到施工现场，与土建总体施工进度相一致，既不耽误工期又不会造成过多的积压，同时节省施工场地。(2) 预应力筋铺设根据土建总体施工进度要求，预应力筋铺放按土建流水施工段划分，逐段铺设。为提高工效，做到一次成活，避免返工，保证施工质量，应严格按照工艺流程组织各道工序施工。在劳动力组织方面，可根据流水施工要求安排若干个工作班，与土建施工作业时间同步，确保不因预应力方面原因影响施工的正常进行。(3) 预应力筋张拉混凝土浇筑完毕，将预应力筋张拉端提早清理出来。当混凝土强度达到设计要求，具备张拉条件后，立即组织进行张拉。张拉预应力筋不占用施工总工期。(4) 计划管理保证在总包工期的宏观控制下，编制出预应力分项工程每段的施工进度计划，保证工期，使每个人明确自己的工作量。(5) 劳动力安排保证根据总包工期要求，适时调整劳动力，并保证作业人员按时进场，做到不窝工，不延误工期。(6) 物资设备保证保证材料供应，确保各种机械设备的正常运转，不因材料机械耽误施工，有足够的各类机械以保证生产的需求。(7) 技术措施保证根据总包确定的施工流水段，组织切合实际的交叉作业，编制可行而又高效的施工方案和技术措施，采用合理的工艺流程，及时作好针对性的技术交底，使施工人员深刻领会，做到熟能生巧。(8) 强化中控手段强化自检、互检、专业检，发挥中控手段的作用，缩短工序时间，提高一次合格率，使施工进入良性循环。(9) 奖罚制度对按计划完成施工的班组给予奖励，拖延工期的给予处罚，按季度、月、周，进行检查评比。3.3 劳动组织及职责分工1. 项目部组成成员成立预应力项目部，由项目负责人、技术负责人、施工工长及技术工人等组成。安全员：李宗敏资料员：张玉良主管工长：黄志超质检员：殷献真 专业施工技术工人20-30项目负责人：王建奎技术负责人：张宝勤2. 劳动力需用量计划预应力工程的劳动组织应充分考虑本工程预应力施工的特点，即：各工种同时交叉作业，每层作业面大工程量大而集中，铺放时间限制严格，预应力筋张拉受工效约束等，根据综合考虑初步确定劳动力安排如下： 预应力劳动力需用量计划 表3-1工种钢筋工张拉工
