某隧道进洞专项施工方案.doc

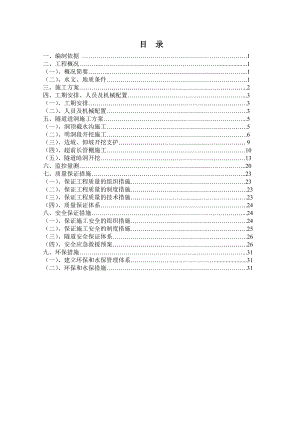

目 录一、编制依据 .1二、工程概况.1（一）、概况简要.1（二）、水文、地质条件.1三、施工方案.2四、工期安排、人员及机械配置.3（一）、工期安排.3（二）、人员及机械配置.3五、隧道进洞施工方案.5（一）、洞顶截水沟施工.5（二）、明洞段开挖施工.6（三）、边坡、仰坡开挖支护 9（四）、超前长管棚施工10（五）、隧道暗洞开挖13六、监控量测.20七、质量保证措施.23（一）、保证工程质量的组织措施23（二）、保证工程质量的制度措施.23（三）、保证工程质量的技术措施.23（四）、质量保证体系.24八、安全保证措施.24（一）、保证施工安全的组织措施.24（二）、保证施工安全的制度措施.25（三）、隧道安全保证体系.26（四）、安全应急救援预案.26九、环保措施.31（一）、建立环保和水保管理体系.31（二）、环保和水保措施.31隧道进洞施工专项方案一、编制依据（一）、 省道318牛角冲至黑石渡段公路改造工程标段建设工程招标文件（二）、公路工程技术标准（JTG B01-2003）（三）、公路隧道设计规范（JTG D7C-2004）（四）、公路工程地质勘察规范（JTJC20-2011）（五）、公路工程抗震设计规范（JTJ004-89）（六）、锚杆喷射混凝土支护技术规范（GB50086-2001）（七）、公路工程基本建设项目设计文件编制办法（2007）（八）、业主单位对本合同段的相关技术文件（九）、省道318牛角冲至道士冲段公路改造工程（牛角冲至黑石渡段）第四册答疑资料。二、工程概况（一）、概况简要省道318牛角冲至黑石渡段公路改造工程，采用60Km/h的双向四车道公路标准，东雷山隧道位于霍山县尹家冲村和张家冲村，隧道轴线走向为自东向西，走向272°，最大埋深约51米。西雷山隧道位于霍山县尹家冲村和张家冲村，隧道轴线走向为东西走向，最大埋深约76.1米。1、东雷山隧道：左洞：ZK3+230ZK3+235、ZK3+745ZK3+750段为隧道明洞段，合计：10m。右洞：YK3+235YK3+240、YK3+733YK3+738段为隧道明洞段，合计：10m。明暗洞分界里程为：左洞：进口ZK3+235、出口ZK3+745。右洞：进口YK3+240、出口YK3+733。2、西雷山隧道：左洞：ZK3+840ZK3+845、ZK4+345ZK4+350段为隧道明洞段，合计：10m。右洞：YK3+830YK3+835、YK4+335YK4+340段为隧道明洞段，合计：10m。明暗洞分界里程为：左洞：进口ZK3+845、出口ZK4+345。右洞：进口YK3+835、出口YK4+335。（二）、水文、地质条件1、地形地貌东雷山隧道行政区域隶属于安徽省六安市霍山县尹家冲村及张家冲村，为皖西构造剥蚀山地地貌区，地表植被茂密，山顶多呈尖顶状，少数呈圆顶状，走向以北向，东西向为主，山坡坡度30°50°，地面高程85.34m220.10m，切割深度20100m。水系呈树枝状、格子状、梳妆，发育“V”型、“U”型谷。隧道轴线走向为自东向西，走向2720总体是两端低、中间高，波状起伏，进出口地段地势相对较低，坡角300500，隧道最大埋深约51m。西雷山隧道行政区域隶属于安徽省六安市霍山县尹家冲村及张家冲村西雷山，为皖西构造剥蚀山地地貌区，地表植被茂密，山顶多呈尖顶状，少数呈圆顶状，走向以北向，东西向为主，山坡坡度30°50°，洞身以上地面地形起伏较大，总体是两端低、中间高，波状起伏，进出口地段地势相对较低。2、地层岩性本地段为混合化片麻石和石英片岩类，主要包括斜长角闪片麻岩、角闪钾长片麻岩、黑云母钾长片麻岩等，角闪片麻岩构成山体主体，在隧道进出口山脚下山顶及山腰均有大量出露，山脚及山腰具有强风化带，大量岩石疏松易破碎。3、水文地质条件隧道区地下水主要为松散堆积物孔隙水及基岩裂隙水，基岩裂隙水能够沿节理面下渗；另外，雨季因地表水下渗，增加了隧道洞身范围的基岩裂隙水，施工时应加以注意。三、施工方案本方案主要针对东雷山隧道洞口浅埋段施工，主要内容包括：洞顶截水沟、明洞开挖及边仰坡支护、大管棚施工、暗洞开挖及支护、洞口段衬砌和明洞衬砌。具体方案如下：（一）人员及设备进场后先进行场地的建设，包括生产、生活房屋建设和“三通一平”的建设，为施工做好准备。（二）洞顶边、仰坡周围的排水系统在边仰坡开挖前完成。洞口顶部地表的凹坑须填平并进行地表防渗水处理，清除洞口段山坡危石及有可能滑塌的表层土。（三）根据现场测量放出的边仰坡刷坡线外5m，做好截水沟，完成洞口排水系统，确保洞口施工安全。（四）本隧道设计进口明洞有5m，出口明洞有5m，施工采用明挖的施工方法。（五）根据设计进行明洞段开挖及边仰坡支护。按设计坡率、地表标高准确放出边坡开挖线，自上而下逐段分层开挖，不得掏底开挖或上下重叠开挖，当边坡开挖高度大于8米时，设一级2米宽平台。土方用挖掘机挖装，石方用风钻打眼弱爆破，装载机装碴，自卸汽车运渣。开挖分层高度3m左右，随挖随支护，确保坡体稳定。考虑进洞时的超前支护施工，施工明暗结合部时，挖成台阶状，台阶长度宜大于6米，在台阶上进行进洞超前支护施工。 （六）在预留的台阶上进行长管棚施工。管棚施工应严格控制钻孔平面位置，不得侵入隧道开挖线内，相邻的钢管不得相撞和立交。（七）大管棚施工完毕后，级围岩偏压段采用侧壁导坑法，级浅埋段采用台阶分步法开挖施工工艺进行暗洞开挖，并按照设计要求的内容进行初期支护。（八）暗洞开挖到合适长度后进行洞口段衬砌施工和明洞衬砌施工。（注：明暗分界里程处预留2cm变形缝）（九）衬砌强度达到设计强度100%后进行明洞段拱顶回填，回填应对称回填，分层填筑和夯实，每层厚度不得大于0.2m，其两侧回填土面高差不得大于0.5m，回填至拱顶后，即应满铺，并分层向上填筑。四、工期安排、人员及机械配置（一）、工期安排隧道单口进度指标为：级围岩段60m/月, 级围岩段90m/月，级围岩段120m/月，工期详见“隧道施工进度图”。(见附页1)（二）、人员及机械配置表1 劳动力配备表序号工种单位备注1司钻40人两班制2引钻12人仅负责引钻及后勤保障3测量10人两班制4炮工24人需持证上岗5电工8人需持证上岗6焊工16人需持证上岗7支护班82人需持证上岗8二衬班组36人需持证上岗表2 设备配备表序号名称规格型号数 量1二衬台车9m4台2电焊机BX1-50024台3风动凿岩机YT-28型80把4空压机23 m3/min8台5装载机侧装LG855B6台6喷浆机7m3/h12台7注浆泵ZKSY90-1004台8砼输送车8立方4辆9出渣车东风15T12台10挖掘机SK2104台11掘进台车自制4台12砼输送泵HBT40E-14074台13风 机110KW（DT125）4 台14搅拌机TS7502台15潜孔钻机KG920B2台16变压器1250KVA2台17振动捣棒50mm12台18发电机组350KW2台19钢筋加工设备40mm2台20工字钢冷弯机WGZ-22型2台表3 测量仪器表序号名称规格单位数量备注1电子水准仪苏光台2正常2全站仪MTS-362RL台2正常4收敛仪FS-SL30A台2正常5铟钢尺5m把16正常五、隧道进洞施工方案（一）、 洞顶截水沟施工1、施工工艺流程洞顶截水沟采用M7.5浆砌片石结构。截水沟的浆砌片石厚度均为30cm。截水沟施工工艺流程见图1 测量放样清 场基础开挖抹面勾缝检查基坑片石砌筑图1 洞顶截水沟施工工序流程图2、施工技术措施（1）、洞顶截水沟位置应根据实际情况设置在洞口边、仰坡和地面交接线5米以外。（2）、根据地形，放出截水沟的边线，每隔20m做一个断面，在形变化位置，增加断面。水沟的沟底坡度随地形变化，保证水沟流水通畅。（3）、若遇软地基，应对软地基进行夯实处理。（4）、外观要求：沟身、沟底表面平整，圆滑顺直。（5）、洞顶截水沟每10米设置一道伸缩缝，缝用沥青麻筋填塞。（二）、明洞段开挖施工隧道明洞施工工艺流程见图2明洞施工工艺流程图。施工准备洞口段及基槽开挖支护基底物探及承载力试验仰拱混凝土填充混凝土模板台车就位模板检查钢筋绑扎立外模板浇筑二次衬砌混凝土施作防水层、连接排水管道拱顶回填结束处理处理与设计不符不合格图2 明洞施工工艺流程图1、施工准备：施工准备工作包括人员、机具、材料、测量定位等所有准备工作均经过监理审批。2、明洞开挖：明洞开挖分层、分段进行，开挖必须保证边仰坡的稳定，边仰坡率符合设计要求。根据明洞工程特点和地质条件，分层开挖如下。图3 隧道明洞开挖分层断面示意图图4-1 东雷山隧道左洞明暗洞分界断面分层开挖示意图图4 -2 东雷山隧道右洞明暗洞分界断面分层开挖示意图图4 隧道明洞开挖分层纵断面示意图（1）、明洞总体分层开挖安排:边仰坡开挖分层分段开挖，高度控制在3m
