某钢结构施工组织设计.doc

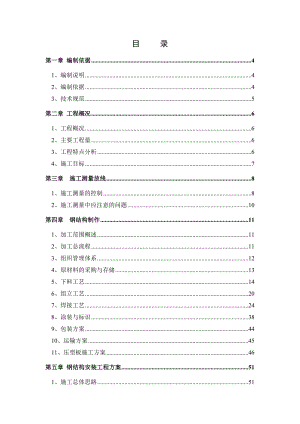

目 录第一章 编制依据41、编制说明42、编制依据43、技术规范5第二章 工程概况61、工程概况62、主要工程量63、工程特点分析64、施工目标7第三章 施工测量放线81、施工测量的控制82、施工测量中应注意的问题10第四章 钢结构制作111、加工范围概述112、加工总流程113、组织管理体系124、原材料的采购与存储135、下料工艺146、组立工艺207、焊接工艺248、涂装与标识389、包装方案4410、运输方案4511、压型板施工方案46第五章 钢结构安装工程方案511、施工总体思路512、总体施工流程513、安装主吊机的选择514、钢结构安装工艺515、钢结构工程测量作业536、高强螺栓施工工艺557、现场焊接工艺578、涂装工程的质量保证措施：58第六章 钢结构施工设备601、拟投入本工程的主要施工机械设备表60第七章 施工进度保证措施及劳动力使用计划621、施工进度计划622、施工进度节点623、工期保证措施62第八章 质量保证体系及质量保证措施641、质量控制总述642、钢结构制作、安装质量保证体系653、本工程钢结构制作、安装质量检验控制流程664、本工程钢结构制作、安装质量检验具体内容675、工程的检验与验收736、施工质量管理协调与配合73第九章 安全、文明管理体系及相关措施771、安全措施772、文明施工措施823、成品保护85第十章 质量通病及防治措施86一、钢结构工程质量通病防治措施86第十一章 钢结构施工组织框图911、钢结构施工组织框图912、组织机构说明92第一章 编制依据1、编制说明(一)本投标施工组织设计严格按照工程招标范围和招标文件对施工组织设计的要求进行编制。(二)根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的终身负责，以“科学、经济、优质、高效”为编制原则。(三)我公司对此次施工组织设计的编制高度重视，召集了参加过类似工程施工、有丰富管理及施工经验的人员，在仔细研究图纸，明确工程特点、充分了解施工环境、准确把握业主要求的前提下，成立编制专题小组，集思广意、博采众长，力求本方案切合工程实际，思路先进，可操作性强。(四)本设计凡未注明计量单位均为“mm”。2、编制依据(一)投标单位入围说明。(二)钢结构施工图。(三)国家建筑安装工程质量验收标准。(四)工程建设标准强制性条文。(五)省、地（市）现行的有关施工规定和文件。(六)我公司有关项目法施工管理办法及质量、技术、安全等管理文件。(七)我司按照GB/T19001-2000 idt ISO9001：2000标准建立的质量保证体系建立的过程控制标准。1、质量手册2、程序文件3、质量体系作业文件(八)施工现场勘察情况及地质说明。(九)我公司同类工程的施工经验。(十)我公司的技术力量、机械设备。3、技术规范（一）GB50300-2001 建筑工程施工质量验收统一标准；（二）GB50202-2002 建筑地基基础工程施工质量验收规范；（三）GB50203-2002 砌体工程施工质量验收规范；（四）GB50204-2002 混凝土结构工程施工质量验收规范；（五）GB50205-2001 钢结构工程施工质量验收规范；（六）GB50206-2002 木结构工程施工质量验收规范；（七）GB50207-2002 屋面工程质量验收规范；（八）GB50208-2002 地下防水工程质量验收规范；（九）GB50209-2002 建筑地面工程施工质量验收规范；（十）GB50210-2001 建筑装饰装修工程质量验收规范；（十一）GB50242-2002 建筑给水排水及采暧工程施工质量验收规范；（十二）GB50243-2002 通风与空调工程施工质量验收规范；（十三）GB50303-2002 建筑电气工程施工质量验收规范；（十四）GB50328-2001 建设工程文件归档整理规范。（十五）GB50068-2001 建筑结构可靠度设计统一标准（十六）GB50223-1995 建筑抗震设防分类标准（十七）GB50009-2001 建筑结构荷载规范（十八）GB50010-2002 混凝土结构设计规范（十九）GB50011-2001 建筑抗震设计规范（二十）GB50007-2002 建筑地基基础设计规范（二十一）JGJ94-94 建筑桩基技术规范（二十二）GBJ25-90 湿陷性黄土地区建筑规范（二十三）02G02 钢筋混凝土结构构造详图（二十四）02G05 钢筋混凝土过梁（二十五）02G04 管沟及盖板（二十六）03G101-1 平法标准图集第二章 工程概况1、工程概况本工程为中国移动甘肃分公司通讯枢纽辅助楼加层钢结构制作安装工程。改工程位于兰州市安宁区。楼顶加层采用钢结构框架结构，钢柱为箱型柱，钢梁为焊接H型钢钢梁，屋面为彩钢夹芯板，排水采用有组织排水。2、主要工程量本工程主要工程量如下表所示：序号子项工程单位钢结构量材质生产厂家1箱型柱t56.711Q235B2框架梁t104.814Q235B3C型钢檩条t2.435Q235B4拉条、拉杆、隅撑t0.211Q235B5地脚锚栓t2.205Q235B合计重量t166.3763、工程特点分析3.1 工程工期紧，子项多本标段钢结构工程总工期60天，其中包含土建拆除、加固；钢结构制作、运输、安装；彩板维护系统。施工过程中包括与其它专业进行配合施工，因此，本工程施工要充分考虑，合理安排各个工序之间的交叉作业。针对本工程工期紧、交叉作业多的特点，我公司将组织精兵强将，在项目实施的准备阶段，发挥我公司综合实力的优势，快速启动完成钢结构原材料采购及钢结构施工详图的准备工作，缩短前期准备工作时间。现场钢结构的安装则结合本工程的特点，采用汽车吊多工作面同时施工，保证本工程进度的需要。3.2 多专业施工，涉及不同专业配合本工程各单体现场施工时，涉及钢结构专业土建等其它专业的穿插作业，为顺利保证工程的工期，各专业之间的配合尤为重要。我公司有着丰富的与其它专业同时施工的经验，可科学合理利用现场的工作面，进行施工组织的安排与协调。4、施工目标4.1 质量目标工程质量目标：优良。 分部工程合格率达到100%。4.2 工期目标按照工程招标文件的要求完成。总制作、安装工期为60天，开工日期为2007年9月3日，竣工日期为2007年11月3日。4.3 安全目标重大伤亡事故为零，死亡率为零。4.4 现场标化管理目标确保本工程达到政府规定的“文明工地”标准。4.5 服务目标我公司将坚持“科技领先，保证质量，信守合同，竭诚服务。”的质量方针，建优质工程，提供优质服务，使业主满意。在施工过程中，执行业主和监理工程师提出的指令和建议，配合现场的管理和协调，及时汇报工程进展情况，密切与相关专业的联系，尽力为其它专业的施工创造便利条件；发挥公司的技术优势，采用新技术、新工艺、新方法，保证工程质量和进度。在保修期，我公司严格执行用户回访保修制度，由公司用户服务组定期回访，认真听取业主意见，对存在问题及时解决。第三章 施工测量放线1、施工测量的控制我们将成立由测量工程师和技术员等四人组成的测量小组，专门负责定位、轴线、标高的测设，保证建筑物的几何尺寸正确无误。施工放线前，应提前复核建筑与周边红线的距离，经规划部门现场验线及设计单位确认后方能正式施工。1.1 工程平面控制1.1.1 控制点的选取根据工程场地实际情况：采用主轴线控制法，测设和作好建筑位置控制桩。1.1.2 控制点的定位以城市规划和建设单位指定的坐标或红线为准，用直接测法，进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后，应用红三角标记和注明轴线号；地面上的控制点用砼浇筑成300×300×1000mm桩，顶面复以200×200×4mm钢板，板面上刻十字作为桩点标志，并砌筑窨井形式加以保护。1.2 工程高程控制建筑施工设4个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便闭合校核。根据现场情况设水准点桩（利用平面控制桩），实际测设时，应用精度不低于S3级水准仪。±0.000以上标高引测，主要是沿结构外墙、边柱和楼梯间等向上竖直进行。水准标高应由四处向上引测，以便相互校核。四处用钢尺向上引测投点后，把水准仪架设到施工层上，核测四点误差在3mm以内，再以引测点在施工层上抄测标高。每楼层框架拆模后，在柱和墙壁上弹出500水平线，填充墙砌好后，同样弹出每个楼层500水平线。1.3 建筑竖向控制1.3.1 方法该工程垂直度（竖向）的控制采用TDJ2经纬仪外控法中的延长轴线法进行，方法是将经纬仪安置在延长轴线的控制桩上，后视首层轴线后，抬起望远镜将轴线直接投测在施工层上。1.3.2 投测中的要点(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不垂直的误差。(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。必须以首层轴层线位置为准，直接向施工层投测，避免逐层上投造成误差积累。(3)取正倒镜向上投测的平均位置，以抵消经纬仪视准轴不垂直横轴和横轴不垂直视轴误差影响。(4)投测主要误差必须控制在标准以内，即向上投测时的投点标志误差控制在±3mm以内，照准目标的误差控制在M照60"/V。D'/P"2以内，经纬仪竖轴不垂直的影响误差控制在： 以内。以上公式中H为建筑物全高，D'为向上投测时的斜视线长，t为经纬仪水平度盘水准管的分划值。V为经纬仪望远镜的放大倍数，P"为常数。1.4 沉降观测 本项目建筑物的沉降观测按规范二级进行作业使用的仪器为 DS1和铟瓦合金水准标尺，按光学测微法进行往返观测。根据本工程的特点，共设置20个沉降观测点，分别布置在建筑物的四角，以及中间部位，具体设置见沉降观测点布置图（后附）。沉降观测点距室外地坪高度为500mm。沉降观测基准点设8个，必须选在空旷位置，便于观测为准。沉降观测应按规范规定要求进行作业，具体的观测时间和次数，首次应在一层楼封顶前，以后每增加一层观测次数，装饰装修阶段每月观测一次，竣工后第一年观测34次，第二年观测23次，以后移交业主管理。观测点在每次观测后应及时保护，并做好记录，防止碰撞，出现偏差，影响沉降值的计算，防护方法根据现场的实际情况确定。施工现场的永久水准点和沉降观测点的防护工作是每一个施工人员的责任，由技术员全面负责管理。2、施工测量中应注意的问题2.1 观测时应做到前后视线等长，测水平线时，最好是用直接调整水平仪的仪器高度，使后视时的视线正对准水平线，前视时则可直接用铅笔标出视线标高的水平线。2.2 由±0.000水平线向下或向上量高差时，所用钢尺应经过检定，测量高差时尺身应垂直和用规定的拉力，并要进行尺长和温度校正。2.3 该工程±0.000以上部分施工时，首先应对±0.000以下部分的轴线、标高进行复线校核，如有误差则进行修正，修正后再采用直
