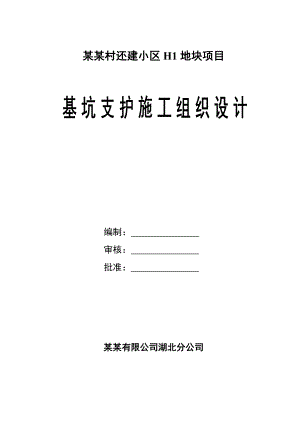

某某村还建小区H1地块项目 编制： 审核： 批准： 某某有限公司湖北分公司目 录目 录2第一章 工程概况和周边环境状况41.1工程概况41.2基坑概况4第二章 基础结构概况52.1基础结构概况52.2基坑分段52.3计算开挖深度5第三章 基坑周边环境概况63.1邻近建筑物、道路及地下管线63.2超载取值6第四章 工程地质及水文地质条件74.1场地地形、地貌特征74.2场地地层结构与特征74.3基坑工程地质特征、重点应注意的地层84.4含水层的类型和性质8第五章 设计思路及方案比选115.1设计依据115.2设计原则115.3基坑重要性等级划分115.4基坑周边环境特征分析115.5基坑设计重点考虑问题115.6基坑支护及地下水控制思路12第六章 支护结构和地下水控制设计146.1地层参数146.2基坑支护计算146.3支护结构设计146.4施工说明15第七章 土方开挖、运输、工况要求和施工注意事项177.0综述177.1基坑支护土方开挖要求177.2施工工艺要求187.3基坑开挖注意事项197.4关于施工措施19第八章 基坑监测要点218.1基坑监测概述218.2监测项目的选择218.3监测点布置228.4监测周期228.5允许变形值和报警值228.6其他建议和要求22第九章 应急处理措施25附1 设计计算书第二部分 设计施工图册第一章 工程概况和周边环境状况1.1编制依据1、某某村还建小区H1地块基坑支护工程图纸2、场地岩土工程勘察报告书；3、深基坑工程技术规定DB42/159-2004；4、某某村还建小区H1地块基坑支护工程图纸；5、建筑桩基技术规范（JGJ9494）；6、工程测量规范（GB5020693）；7、钢筋焊接及验收规范（JGJ182003）；8、混凝土结构工程施工质量验收规范（GB502042002）；9、建筑地基基础工程施工质量验收规范（GB502022002）；10、建设工程施工现场供用电安全规范（GB5019493）；11、建筑工程施工现场环境与卫生标准（JGJ1462004）；12、施工现场临时用电安全技术规范（JGJ462004）；13、建筑工程施工质量验收统一标准（GB503002001）；1.1工程概况某某还建小区工程1-8#住宅楼工程位于武汉市洪山区友谊大道边纺机路与新建的白洋大道交汇处，建筑面积261598m2，其中，地下室54311m2。1-8#住宅楼均为地下两层，地上32层，地下二层为人防、地下车库、配电间、弱电间等；地上部分为居民、商业用房。地下负二层层高4.2m，地下负一层层高6m，132层标准层层高3m，建筑物檐高为101m，建筑物总高度 104m。工程基础采用桩基。地层编号及名称：层号名称埋深m厚度m空间分布1杂填土00.55.1均布2粉质粘土1.5-7.20.52.9均布3粉土粉砂8.5-12.51.811.6均布4-1细砂10.2-202.212.7均布4-2粉细砂13-21.91.712.3均布4-3粉细砂18.1-29.614.934.6均布1.2施工周边条件 武汉某某还建小区工程1#-8#住宅楼工程周围原建筑较多，西边欧洲花园，东部为美林新城，北部某某石化小区，南部为金银岛新新花园。 武汉中森华世纪房地产开发有限公司在武汉市洪山区杨园南路与白洋大道交汇处拟建某某村还建小区H1地块项目。各拟建物结构特征及参数见下表1：表1 拟建物技术特征及参数拟建物名称拟建物类型高度（m）结构类型±0.000设计标高1-4#、5#、8#32F高层住宅99.8框支剪力墙结构27.8006#、7#33F高层住宅99.0剪力墙结构该工程设计工作由武汉建工科研设计有限公司承担，岩土工程详细勘察任务由中国建筑技术集团有限公司湖北建筑设计分院承台。受建设单位委托，我公司对该地下室进行基坑支护设计。1.3基坑概况基坑开挖深度为8.5011.70m。拟采用“桩+支撑”和“双排桩”的支护方式。基坑上口周长为876m，土方开挖面积约36611m2。第二章 基础结构概况2.1基础结构概况±0.000=27.8m，场地平整标高至24.500m；地下室底板面标高-10.50m，底板厚度400mm；基坑周边承台面标高与底板面标高一致，承台厚度为2000mm，CT6局部厚度4400mm； 基础梁厚度700mm。地下室底板、承台、基础梁底均设置100mm厚C15素混凝土垫层。2.2基坑分段基坑按特征分为AB/BC/CD/DE/EFGH/HJL/LM/MNPQ/QR/RST/TU/UV/VW/WXY/YA段共15段。2.3计算开挖深度计算开挖深度的确定及相关信息如下表2所示：表2 各剖面段开挖深度表剖面段地面标高±0.000开挖标高开挖深度勘察孔支护方式面标高厚度垫层计算深度至AB24.5027.80-10.50-1.200.10承台底板底8.50K12桩+支撑BC24.5027.80-10.50-1.200.10承台底板底8.50B13双排桩CD24.5027.80-10.50-1.200.10承台底板底8.50B22双排桩DE24.5027.80-10.50-1.200.10承台底板底8.50K30双排桩EFGH24.5027.80-10.50-2.000.10承台底板底9.30B35桩+支撑HJKL24.5027.80-10.50-1.200.10承台底板底8.50KC109双排桩LM24.5027.80-10.50-1.200.10承台底板底8.50KC112双排桩MNPQ24.5027.80-10.50-1.200.10承台底板底8.50KC127桩+支撑QR24.5027.80-10.50-1.200.10承台底板底8.50K122双排桩RST24.5027.80-10.50-2.000.10承台底板底9.30K77双排桩TU24.5027.80-10.50-1.200.10承台底板底8.50K77双排桩UV24.5027.80-10.50-2.000.10承台底板底9.30K38双排桩VW24.5027.80-10.50-4.400.10承台底板底11.70K38双排桩WXY24.5027.80-10.50-2.000.10承台底板底9.30K40双排桩YA24.5027.80-10.50-1.200.10承台底板底8.50K12桩+支撑大开挖24.5027.80-10.50-0.400.10底板垫层底7.70/由上表可以确定基坑开挖深度为8.5011.70m，其中VW段含考虑的坑中坑开挖深度2.40m。第三章 基坑周边环境概况3.1邻近建筑物、道路及地下管线基坑北侧和东侧为控制城市规划道路。地下室范围线与道路边线最小距离为5m，其中基坑北侧存在若干电线杆和地下管线。基坑南侧和西侧与用地红线最小距离为4.6m，红线外有部分规划建筑物。基坑周边环境情况具体详见基坑周边环境示意图。3.2超载取值在进行基坑支护设计时，地面超载的超载值取为q=15.0kN/m2。第四章 工程地质及水文地质条件4.1场地地形、地貌特征拟建场地位于武汉市洪山区杨园南路与白洋大道交汇处，场区原始地貌主要为居民区，局部为有塘，现场地经过拆迁推填，局部堆有砖渣，地势有起伏，地貌单元为长江一级阶地，地面高程在22.5925.76米。4.2场地地层结构与特征在本次勘探揭露深度范围内，场地地层自上而下主要由杂填土(Qml)、第四系全新统冲积粉质黏土(Q4al)、粉质黏土与粉土、粉砂交互层、粉细砂、细砂、中粗砂夹卵石等土层及白垩一第三系东湖群泥质砂岩(K-E)等结果。根据各地基岩土层力学性质上的差异，又分为若干个亚层。现将各地层工程地质特征列于下表3：表3 勘察地层工程地质特性地层编号岩土名称年代成因层顶埋深（m）层厚（m）颜色状态压缩性地层分布及包含物特征（1）杂填土Qml00.55.1杂松散高主要由黏性土组成夹杂少量建筑、生活垃圾组成，上表部铺有建筑垃圾，厚度不等，硬杂质含量约25，堆积时间约3年，全场地分布。（1a）淤泥质粉质黏土Q4al1.63.80.52.9灰褐流-软塑高含大量腐植物，有异味，局部地段分布。(2)粉质黏土Q4al0.55.61.811.6褐黄可塑中以可塑黏性土为主，局部夹软塑黏性土，含少量铁氧化物及铁、锰斑点和白色高岭土条纹，光泽反应为光滑，无摇振反应，全场地分布。局部夹有粉土粉砂。(3)粉质黏土夹粉土粉砂Q4al4.113.32.212.7褐灰软塑-可塑、稍密高含少量云母碎片和白色螺壳碎片，粉质黏士与粉士、粉砂呈互层状分布，可见明显的微层理，全场地分布。(4-1)粉砂夹粉质黏土Q4al8.522.12.112.9青灰色松散-稍密中主要矿物成份为石英、长石、云母等，见少量j也螺壳碎片和腐烂植物渣，似央自薄层粉质黏十和粉砂，全场地分布。(4-2)粉细砂Q4alpl15.328.71.712.3青灰色稍-中密中主要矿物成分为石英长石云母等，呈稍密-中密状态，见少量白色螺壳碎片，偶夹薄层粉质黏土和粉土，全场分布。(4-3)细中砂Q4alpl21.335.214.934.6青灰色中密-密实低主要矿物成分为石英、长石云母等，呈稍密-中密状态，见少量白色螺壳碎片，局部夹有少量石英质圆砾，圆砾直径2-15mm,含量约1-3%，偶夹薄层粉质黏土和粉土，全场分布。(4-4)中粗砂夹卵石、砾石Q4alpl56.161.50.47.1褐灰色
