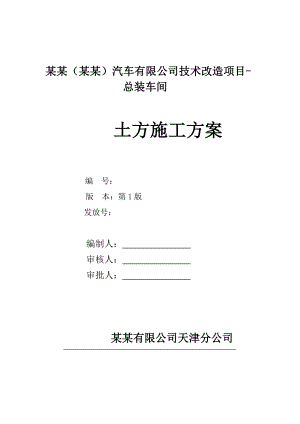

某车间土方施工方案.doc

某某（某某）汽车有限公司技术改造项目-总装车间土方施工方案 编 号： 版 本：第1版 发放号：编制人： 审核人： 审批人： 某某有限公司天津分公司目 录一、编制说明31.1、编制依据31.2、适用范围41.3、编制目的4二、工程概况42.1、建筑工程概况42.2、基坑工程特点、难点和重点52.2、工程地质条件52.3、水文地质条件62.4、周围环境6三、施工部署63.1总体部署，管理目标63.2施工准备工作63.3施工机械配备和劳动力组织73.4流水段划分83.5施工进度计划及措施103.6基坑施工总平面布置11四、施工技术措施114.1土方测量114.2 场地平整124.3土方开挖124.4基底土开挖措施134.5特殊部位土方开挖144.6土方开挖质量标准144.7土方回填154.8基坑降水措施164.9边坡支护174.10边坡渗水处理18五、应急措施185.1成立应急领导小组185.2应急材料准备195.3应急措施19六、工程质量保证措施216.1质量保证体系216.2组织措施22七、施工进度保证措施23八、安全生产保证措施248.1安全生产保证措施248.2安全生产制度248.3安全措施25九、文明施工保证措施279.1文明施工措施管理目标279.2场容场貌、文明建设保障措施279.3 废土处理措施289.4其它文明施工保证措施28一、编制说明1.1、编制依据1.某某（某某）汽车有限公司技术改造项目总装车间岩土工程详细勘察报告；2.某某（某某）汽车有限公司技术改造项目总装车间施工图；3.现行建筑施工规范大全等国家有关规范、规程；4.建筑工程施工质量验收统一标准GB50300-20135.建筑地基基础工程施工质量验收规范GB50202-20026.工程测量规范GB50026-20077.建筑地基处理技术规范JGJ79-20128.建筑机械使用安全技术规程JGJ3320129.施工现场临时用电安全技术规程JGJ46200510.建筑施工安全检查标准JGJ59201111.建筑基坑支护技术规程JGJ120201212.国家及江苏省颁布的其他施工规范、质量标准和文明施工规定。13.某某（某某）汽车有限公司技术改造项目普通工程测量成果报告书14.施工合同15.施工组织设计16.图纸会审记录1.2、适用范围本施工方案适用于某某（某某）汽车有限公司技术改造项目总装车间浅基坑土方开挖、基坑围护、基坑降水、地下管道的保护、基坑安全防护、安全文明施工及环境保护等内容。1.3、编制目的为确保工程工期、质量、成本、安全及文明施工，编制时对该工程施工组织机构设置、运土设备组织、施工现场管理、施工进度计划控制、施工各项准备工作安排、工程质量保证及控制措施、安全生产保证措施、文明施工及环境保护措施等诸多因素进行 充分考虑，突出工程施工的科学性、可行性及高效性。确保工程优质、低耗、安全、文明、高速地完成全部施工任务的重要经济技术文件。以指导施工顺利地完成本工程项目的建设。以缩短工期，创建优质工程为目的。二、工程概况2.1、建筑工程概况工程名称：某某（某某）汽车有限公司技术改造项目总装车间建设单位：某某（某某）汽车有限公司设计单位：中国汽车工业工程有限公司勘察单位：江苏南京地质工程勘察院监理单位：北京京龙工程项目管理公司施工单位：中国建筑第八工程局有限公司某某（某某）汽车有限公司技术改造项目总装车间，位于江苏省某某市丹徒区上党镇。建筑物建筑总面积为77177.7m2,主体车间一层，建筑高度15.35米，结构形式：车间主体为钢桁架,车间内建二层辅房为钢框架。耐火等级为二级，生产火灾危险性类别为戊类，抗震设防烈度为7度，本工程在G轴线上，161轴线间设置了为车间服务的二层生活间，本工程共划分4个防火分区：其中车间生产区域及一层辅房为1个防火分区，根据建筑设计防火规范第3.3.1条规定，防火分区面积不限；生活间划为3个防火分区（均设置自动灭火系统，），面积分别为1432平米、1098平米和4562平米，防火分区（设置自动灭火系统）最大允许面积5000平米；满足规范要求。地基基础设计等级丙级。2.2、基坑工程特点、难点和重点土方开挖期间，由于基底标高变化较多，深浅不一致，所以基坑开挖分层分段开挖，从41轴开始向南北两侧进行开挖，先开挖较浅的基坑，再开挖较深的基坑。根据基坑深度不同对基坑进行编号，派专人准确测量基底高程。故基底标高控制是本工程难点之一。根据岩土地质详细勘探报告显示，本工程地下水在自然地面下0.24.63米，在不影响工程安全和进度的前提下，选择合理经济的降排水措施，组织合理控制开挖速度，配备足够挖土设备和人力是本基坑工程的重点和难点。 2.2、工程地质条件拟建总装车间位于岗地及岗间坳沟地貌单元，地势较平坦开阔，无崩塌、滑坡等不良地质作用。详见附图施工现场施工总平面布置图。土层及岩性基本特性：总装车间基础持力层主要分布在岩土报告显示的1和1粉质粘土层上。具体岩土性能如下：1粉质粘土：灰黄色，饱和，可塑，中压缩性。无摇震反应，刀切面稍有光泽，干强度与韧性中等。可见少量铁质侵染斑点。土质不均匀，为新近沉积土。静力触探比惯力阻力Ps标准值为1.2Mpa。分布不普遍，局部缺失。层厚0.310.1米，顶板埋深0.29.5米。层顶标高19.1032.50米。fak=130kpa,工程地质性能良好。1粉质粘土：黄褐色，饱和，硬塑，局部可塑，中偏低压缩性。刀切面光滑，具光泽反应，无摇震反应，干强度高、韧性高。含少量铁质浸染斑点及较多铁锰质小结核，土质不均匀。静力触探比贯入阻力Ps标准值为2.97Mpa。该层自由膨胀率为33.0%，不具膨胀趋势。分布普遍，局部缺失。顶板埋深O.2012.80米，层顶标高12.5735.00米，层厚0.5010.80米。fak=220kpa，工程地质性能良好。2.3、水文地质条件拟建场地表层填土较薄部位钻孔内未见地下水，地下水主要赋存于填土较厚部位，少量赋存于粉质粘土中，属浅层孔隙潜水。该含水层富水性较差，水量小，主要受大气降水影响。层填土透水性较强，层粉质粘土透水性较弱。勘察期间实测初见水位埋深0.100.90m，实测稳定埋深0.204.63米（受地形起伏影响），相当于黄海高程23.6024.40米，水位升降变幅约0.80米左右。其余岩土层含水微弱，基本不透水，可视为相对隔水层。2.4、周围环境场地西侧有一条排水沟，目前基本干涸。周围其它部位均为荒地，临时施工环形道路已经完成。三、施工部署3.1总体部署，管理目标我公司通过ISO9002质量体系认证，我们将严格依照贯彻体系的要求，加强质量管理，同时严格按照网络工期目标加快施工进度，确保施工安全、工程质量、工期、进度。质量目标：符合土方分项施工质量验收标准。工期目标：合同工期。安全目标：伤亡率为零。项目部组织相应的作业人员、技术人员熟悉工程情况和专项方案要点。制定施工进度计划、工程质量措施、安全技术措施。进行施工部署，确保各流程按照节点进行组织施工。3.2施工准备工作1.认真做好实地踏勘工作，根据现场实际情况，为了控制好周边道路的车辆流量，在基坑四周布置土方车停车（错车）场地，进行车辆进出施工现场的调配，了解周边环境，着手开展外部协调工作。施工车辆进出场车流方向统一、有计划，不占用周边土地。2.开挖前依据甲方提供的地下管线图纸或相关文件，先行进行人工探挖和场地平整工作，并利用挖土机修筑土方开挖、运输便道。依方案合理安排机械设备。对所有将进入现场的施工设备做一次检修，保证开工期间的机械正常运转。3.由于本工程土方量大，且工期短，合理安排劳动力是工程成败的关键。因此根据以前工程的实际使用情况，挑选专业挖土、保洁的队伍，并落实好足够劳动力。4.组织专业施工的项目管理部，学习、讨论、总结以前同类型工程的施工经验，广开思路、取其精华，完善施工方法，并使每位管理人员有一个统一的思路，发挥集体优势。5.各挖土阶段所用的施工机械及机具，由专人检查用电和后勤工作。6.正式施工前做好测量仪器的检测和配备工作，降水用污水泵、排水总管、支管的数量应能够满足工程需要。7.人工清槽前，应对基坑内进行测量放线，对于有基坑、集水坑、后浇带等部位要明确在基础内作好标志。8.对基坑测量定位，放出上口及下口线。9.布置好工地及出入口的照明。3.3施工机械配备和劳动力组织土方施工工程量较大，土方开挖平均日出土量3500m3，一台挖土机平均每天挖土500m3。一辆运土车一天可来回跑14次，平均每辆车的运输能力为10m3/次，一辆车的每天的运输能力为140m3。需配备的挖土机：3500÷500×1.1=7.7，取8台。依次共布置6台挖土机负责土方的开挖。上述计算值均按平均值计算，机械配备基本能够实现，但施工现场要根据施工情况进行调整，保证出土量，必要时适当增加机械设备。表1、投入的主要施工机械配备表名称型号数量备注挖土机PC2004台挖土PC300长臂挖土机1台挖土PC1203台挖土泥浆泵12台抽水全站仪1台水准仪2台表2、劳动力计划表工种人数备注机组人员6挖土机汽车人员30自卸汽车、洒水车拍槽扫马路5清洁人工挖土、整土20基底土平整，回填，人工挖土3.4流水段划分3.4.1流水段的划分整个厂区南北长约为480.48m（不包括南端雨篷尺寸），东西长约142.44m（不包括西端雨篷尺寸）。工程划分为A（1-25/A-G轴）、B（25-53/A-G轴）、C（53-82/A-G轴）三个区，每个区分四个施工段（D-G/1-13轴为A1段，A-D/1-13轴为A2段，A-D/13-25轴为A3段，D-G/13-25轴为A4段，D-G/25-41轴为B1段，A-D/25-41轴为B2段，A-D/41-53轴为B3段，D-G/41-53轴为B4段，D-G/53-69轴为C1段，A-D/53-69轴为C2段，A-D/69-82轴为C3段，D-G/69-82轴为C4段，）。具体施工顺序如下：B1B2A3A4A1A2，B4B3C2C1C4C3。具体流水段划分详见下图。A区B区C区3.4.2场地平整及土方开挖区域划分场地平整及土方开挖顺序按照施工流水段分两个作业班组组织有节奏流水施工。一个班组自流水段B1倒序向流水段A2依次施工，另一个作业班组自流水段B4依次正序向流水段C3施工。基础开挖前，先将现场原状土表面以下650mm厚土层铲除，达到后期做地坪的标高。场地平整采用2台50铲车分区域清表、攒堆，挖掘机装车运至渣土消纳厂消纳，自卸汽车配备数量必须考虑到运距及交通路况，保证所配备数量能够满足工程施工需要。3.5施工进度计划及措施1
