某综合用房建筑节能专项施工方案.doc

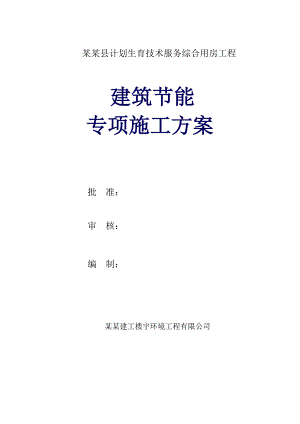

某某县计划生育技术服务综合用房工程建筑节能专项施工方案批 准：审 核：编 制：某某建工楼宇环境工程有限公司施工组织设计（方案）报审表工程名称：某某县计划生育技术服务综合用房工程 编号： 致：遵义三新监理有限责任公司 我方已根据施工合同的有关规定完成了 某某县计划生育技术服务综合用房工程建筑节能专项施工方案的编制，并经我单位上级技术负责人审核批准，请予以审查。 附：某某县计划生育技术服务综合用房工程建筑节能专项施工方案。承包单位（章） 项目经理 日 期 监理工程师 签收时间 审查意见：专业监理工程师 日 期 审核意见：项目监理机构 总监理工程师 日 期 建筑节能专项施工方案第一章 编制依据1、民用建筑热工设计规范2、公共建筑节能设计标准 (GB501892005)3、建筑节能工程施工质量验收规范（GB504112007）4、建筑工程施工质量验收统一标准(GB50300-2001)4、建筑内部装修设计防火规范(GB50222)5、高层民用建筑设计防火规范(GB50045-95)2005版6、砌体结构设计规范(GB500032001)7、节能监测技术通则(GB/T1531694)8、铝合金门窗工程设计施工及验收规范(DBJ15-30-2002)9、建筑防水工程技术规范DBJ15-19-9710、建筑电气安装工程质量检验评定标准GB50303-200211、砼结构工程施工质量验收规范（GB50204-2004 ）12、屋面工程质量验收规范（GB50207-2002 ）13、建筑装饰装修工程质量验收规范（GB502102001）14、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）15、建筑玻璃应用技术规程JGJT113200316、延时节能照明开关通用技术条件JGT7199917、建筑外窗气密性能分级及检测方法GBT7107200218上海住宅建筑围护结构节能应用技术规程DG/TJ08-206-2002上述未列入但与本招标工程施工及验收有关的其它规范及标准。为了建筑节能工程的全面实施，依据设计施工图纸，技术文件，按现形施工验收规范、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用检查、实测实量手段，加强关键工序、关键部位进行重点质量控制，特编制本建筑节能工程专项施工方案。第二章 节能工程设计概况本工程由某某大学勘探设计研究院设计，是某某县人口计划生育局建设工程。占地面积1802.76，总建筑面积为7789.8.本建筑为地上8层，主要结构为框架结构，建筑高度为31.8m。建筑功能为办公室、妇幼保健院和会议室等组成。由某某建工楼宇环境工程有限公司承建。施工中首先要把好原材料和设备的进场关，严格按相关施工和验收规范施工，以满足建筑节能的设计要求。1、墙体节能工程墙体材料：±0.00以上非承重的外围护墙，外墙填充墙主要材料采用混凝土空心砖砌体，MB5.0专用砌筑砂浆砌筑；地面为抛光砖、花岗岩面层。内、外墙面为粉刷面层。2、门窗做法本工程采用了节能塑钢门窗；玻璃采用透明玻璃。3、屋面做法：a、40厚碎石混凝土保护层；b、30厚调温相变复合装饰保温砂浆c、120厚钢筋混凝土屋面d、20厚石灰砂浆第三章 施工部署1、组织机构2、质量目标分项工程格率100；子分部工程合格率100%；建筑节能分部工程质量达到合格标准。3、节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定，确保本工程达到设计及规范要求的节能标准。4、施工准备工作A) 应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。B) 施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。C) 建筑节能工程施工前，项目技术负责人应组织施工人员熟悉设计文件，参加施工图会审和设计交底。a) 施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。b) 建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会，项目工应对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。5、施工阶段工作施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表（包括墙体材料、保温材料、门窗部品、采暖空调系统、照明设备等）及其质量证明资料，具体如下：A) 质量证明资料（保温系统和组成材料质保书、说明书、型式检验报告、复验报告，如：现场搅拌的粘结胶浆、抹面胶浆等，应提供配合比通知单）是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。B) 是否使用国家明令禁止、淘汰的材料、构配件、设备。C) 有无建筑材料备案证明及相应验证要求资料。D) 按照委托施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，限期将不合格的建筑节能工程材料、构配件、设备撤出现场。E) 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。验收不合格的工序，不得进行下一道工序的施工。6、竣工验收工作A) 参于建设单位委托建筑节能测评单位进行的建筑节能能效测评。B) 审查建筑节能工程竣工资料。C) 组织对包括建筑节能工程在内的预验收，对预验收中存在的问题，认真进行整改，整改完毕后填写建筑节能工程竣工报验单。第四章 施工计划1、技术准备A) 会审图纸，掌握施工图中的细部构造及有关技术要求。B) 做好工程技术人员的培训，熟悉施工技术规程。C) 编制施工方案。针对工程特点及材料特性，编制具体的施工方案，并经监理(建设)单位批准。D) 技术交底。对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合。2、材料计划A) 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。B) 原材料的进场检验：原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。C) 原材料的技术性能，表观密度、导热系数、抗压强度、尺寸变化率、吸水率应符合设计要求。D) 建筑节能工程进场材料和设备的复验项目应符合下表的规定，复验项目中应有30为见证取样送检。建筑节能工程进场材料和设备的复验项目序号子分部工程复验项目1墙体1、保温板材的导热系数、材料密度、压缩强度、阻燃性；2、保温浆料的导热系数、压缩强度、软化系数和凝结时间；3、粘结材料和抹面砂浆的粘结强度；4、增强网的力学性能、抗腐蚀性能；5、其他保温材料的热工性能；6、必要时，可增加其他复验项目或在合同中约定复验项目2门窗1、严寒、寒冷地区应对气密性、传热系数和露点进行复验；2、夏热冬冷地区应对气密性、传热系数进行复验；3、夏热冬暖地区应对气密性、传热系数、玻璃透过率、可见光投射比进行复验。3屋面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性4楼地面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性3、施工机具计划根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。具体施工机具配置情况见下表：施工机具配置情况一览表序号机具名称数量1空气压缩机1台2电动搅拌器3台3阴阳角槽抹子若干4靠尺(2m)若干7卷尺若干9电锤2台10油刷子若干11滚筒若干12手枪钻3把13专用量筒6个4、劳动力计划分项工程名称施工人数（人）楼板10屋面塑聚苯乙烯泡沫塑料板3门窗工程10给排水工程4配电与照明节能工程20第五章 主要施工方法和施工要点1、30厚调温相变复合装饰保温砂浆保温屋面屋面做法：A) 40厚细石钢筋砼板，混凝土C25双向4f6；B) 20厚1：2.5水泥砂浆找平层；C) 30厚调温相变复合装饰保温砂浆；D) 2mm厚非焦油聚氨酯防水涂膜；E) 刷基层处理剂一遍；F) 20厚1：2.5水泥砂浆找平层；G) 钢筋混凝土屋面板，表面清扫干净。2、材料选择屋面保温材料采用30厚调温相变复合装饰保温砂浆，要求导热系数为0.0245W/(mk)，干密度600/m3材料进场后由材料员进行外观验收，检查外形、容重、厚度，外形整齐。应根据块材单块体积，计算其重量检查容重是否超标，办理验收手续和记录。保温材料堆放要注意防潮，防止破坏和污染。防水材料，出厂质量证明文件应齐全，使用国家认证的厂家和有材料质量证明的材料，同时由现场实验员负责取样送检，合格后方可使用。3、施工方法：保温层： 基层应平整、干净、干燥；、铺设30厚调温相变复合装饰保温砂浆；找坡层施工： 先按设计坡度及流水方向，用砂浆打点定位，确保坡度、厚度正确。 铺设水泥陶粒找坡，用平板振动器压实适当，表面平整，找坡正确。 找坡层完工后，应用彩条布覆盖，以防浸水和破坏。 铺设找坡层时，应按设计规定埋设好排气槽、管。水泥砂浆找平层施工： 水泥砂浆要求：严格控制配合比，使用清净中砂并过5mm孔筛，含泥量不大于3%。 做好防水基层的处理，板面上的垃圾、杂物、硬化的砂浆块等必须请除干净，墙上四周必须弹出水平标高控制线（50线）。孔洞、管线应事前预埋、预留，严禁事后打洞。 施工前应在底层先刷一道素水泥奖，找平层应粘结牢固，没有松动、起砂、起皮等现象，表面平整度5mm。 找平层应设置30宽分隔缝，间距不大于6m×6m。 在女儿墙、管道出屋面处均做成半径不小于1015cm的圆
