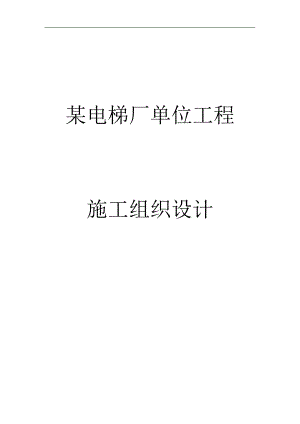

某电梯厂施工组织设计.doc

某电梯厂单位工程施工组织设计 施工组织设计摘要： 进行东方电梯厂的单位工程施工组织设计。包括工程概况，施工方案，施工平面图，施工进度计划，技术，安全，质量保证措施等内容。关键字：脚手架，措施，管理，施工， 工程量，机械，模板。目录一工程概况 1二主要工程的施工技术方案 3三主要机械设备，材料配备 9四各部分项工程量计算表 11五施工部署 11六施工进度 11七施工当中的质量，安全保证措施 12八项目管理组织的机构 15九细部施工内容 15一.工程概况本工程位于上海市某县城东区，系中外合资工厂，是研究、生产、销售电梯的综合性企业。工程由主楼和一连体的单层厂房组成。该建筑占地面积2190平方米。主楼地下1层，地上12层，总高度47.00米。主楼为综合楼，其地下室为停车库，地上建筑分别为办公室，实验室，商务中心及客房。连体单层厂房为电梯生产车间，沿口高14.70米。 主楼基础为预制钢筋混凝土打入桩，地下室底板厚1米，上部为现浇框架剪力墙结构，电梯井为现浇钢筋混凝土。连体单层厂房为24米跨预制装配式排架结构，基础采用天然地基上独立杯型基础。(一).拟建工程的结构，建筑说明。总工期（450）天及主要施工过程的施工方法。(二).施工组织设计依据的规范及有关资料上海市标准地基与基础设计规范 DBJ08-11-89 建筑工程质量检验评定标准 GBJ301-88 钢筋焊接及验收规范 JGJ18-96 建筑安装工程质量验收评定统一标准 GBJ-300-800 建筑施工安全检查标准 JGJ59-99 施工现场临时用电安全技术规程 JBJ46-88 混凝土结构工程施工及验收规范 GB56204-92 砌体工程施工及验收规范 GB50230-98 建筑施工高处作业安全技术规范 JGJ80-91 地下防水工程施工及验收规范 JBJ108-83 本工程的建筑施工图，结构施工图 本工程的工程地质勘探报告(三).施工平面图（用CAD画出）(临街围墙不应小于2 .5米)（门宽不小于5米）确定垂直运输机械位置（塔吊，井梁）确定搅拌站位置、砂石、钢筋、模板、石灰堆场。确定钢筋棚、杠棚的位置。施工场地内、运输路线规划。（水-S-S-S-S-）（电-V-V-V-V-） 三相五线制 施工平面图见附表 一(四).测量工程根据业主提供的规划红线、方格网点和水准点进行接收、复核定位轴线，布设本工程控制网点和高程点。定期复核成果，报现场监理工程师复核审批，经核准后方可施工。平面布置1.轴线定位及内控制网的布置根据施工图纸及接受到的测量控制网点，用经纬仪和水准仪在施工现场内进行内控制轴线放测，内控网采用“井”字形布设，计算出各控制点的坐标。2.现场外控制网的布设本控制网是为了复核现场内基础轴线控制网而布设。用经纬仪布设本控制网的控制点，计算出各控制点的坐标，且由现场监理工程师复核认可。 (五).高程控制1.临时水准点的设置根据建设单位提供的水准点，使用水准仪，在不受施工影响处设置临时水准点二处作为以后高程测量及复核的依据，并定时进行复核校正(每月不得少于两次)，高程的引测应进行往返一个回测，其闭合误差不得大于规范允许值范围。2.高程的垂直引测在基础施工时，即根据现场外水准点的高程引入一建筑物高程，将标记做在基础上，作为本建筑物高程垂直引测的基准点，且不受本建筑物沉降影响而更改。3.沉降观测沉降点的布设。观测程序。保证观测成果的正确性。(六).精度要求1.轴线控制精度要求控制网测角中误差<5”，边长相对中误差<1/30000，轴线误差<2mm。2.高程引测中误差标高精度要求<2mm。3.沉降观测中误差水准闭合差要求为0.6N(N为测站数)。(七).现场条件本工程场地较平坦，原为农田，场地有部分民宅，树木需拆除与搬迁，另有部分弃土，堆高12米。本场地较大，周围道路均以建成，业主要求再东，西两侧开启施工区大门，南北两侧施工期间不宜开门。本工程可采用现场搅拌钢筋混凝土，也可采用商品钢筋混凝土，地区的商品钢筋混凝土搅拌站，离工地10千米，运输时间约0 .5h。现场可供电250KW，供水管口径2寸。结构形式与结构布置主楼的结构形式为框架一剪力墙结构，单层厂房部分为排架结构。1.主楼地下室 底板厚度为1000，外墙板厚度为300，内墙板及电梯井墙厚250。柱截面为600*600，主梁为700*300，次梁为600*250。上部结构15层柱截面为600*600，612层柱截面为500*500。主梁700*300和600*300 两种，次梁为500*250与400*200两种。楼板厚度为150。单层厂房排架柱下柱为800*400工字形截面，上柱截面为500*400，屋架为24米跨预应力混凝土折线形屋架，下弦杆预应力钢筋4（HRB335）12。屋面板为1500宽大型屋面板。2.基础主楼为预制混凝土方桩，截面400*400，桩长24米，桩距1600，满堂布置。桩顶标高为-5.800。单层厂房为天然地基，杯形基础，基底面积1800*1800。(八).材料1.混凝土预制混凝土桩为C35。主楼地下室与上部结构均为C30（注明者除外），地下室混凝土抗渗等级P8。厂房基础C20，预制柱C30，屋架C35。2.钢材钢筋ø为HPB235级，（HRB335），钢板及型钢为Q235。3.砖与砂浆±0. 000以下为MU15标准砖，M10水泥砂浆。±0.000以上为MU10粉煤灰砖，M7.5水泥混合砂浆。4.保护层基础底板为40毫米，地下室外墙板为35毫米。其它墙及上部结构为25毫米，柱为30毫米，板为15毫米。5.施工说明：本工程±0.000相当于绝对标高5.500。本工程砖墙用MU7.5多孔砖，混合砂浆M5。6.楼地面：综合楼底层，二楼及三至十二层走廊部分为天然花岗岩铺砌，三至十二层楼其它部位为木地板；厂房部分为混凝土地面200厚，内配（HRB335）*12200双向，随捣随光。7.顶棚：综合楼部分均为轻刚龙骨石膏板，厂房为106涂料喷白二度。8.内墙：综合楼另作精装饰设计，厂房为1：1：4水泥石灰砂浆打底，10厚1：1：4砂浆粉面，外刷106涂料二度。9.外墙：均采用8厚白色墙面砖面层，兰色面砖嵌线，1：1水泥细砂填缝，6厚1：1水泥砂浆贴面，13厚1：3水泥砂浆打底。10.屋面：4厚聚脂胎SBS改性油毡页岩片，热熔全粘，基层处理剂全涂刷。30厚1：3水泥砂浆找平。11.门窗及油漆色彩：铝合金门窗均为钴铜色。5厚茶色涂膜玻璃。 钢门窗均刷红丹二度，黑色调和漆罩面二度，3厚无色玻璃。内木门均为柳胺木，本色亚光漆。二.主要的施工技术方案(一).基坑支护基础施工顺序先做主体结构深基础再做单层厂房浅基础，且挖深基时，不能扰动浅基础下面的地基土，深基础围护结构采用嵌固支承单锚钢板桩，采用轻型井点降水，单层厂房基础埋置不深，仅1米，采用45度放坡。主体结构开挖基坑深度为5米，采用单锚钢板桩支护结构，周边布置，假定地下水位绝对标高3.5米。1.板桩计算“相当梁法”计算单支点嵌固板抗（无粘性土）计算板抗的主，被动土压力 H=5.2米 H=1米 R=19 1=13.90° 1.7米=h12=8.40° 1.4米=h23=26.0° 2.5米=h34=8.0° 4.4米=h4角度=（1*h1+2*h2+3*h3+4*h4）/10=13.6°Ep=0.5H*H*Kp* Kp=tan2(45°+0.5*) =1.615Ea=0.5H*H*Ka* Ka=tan2(45°-0.5*)=0.62确定装上土压力为0的点D至地面的距离uKa(H+U)=kp u u=3.232（注：当 u>1.5时 取 u=1.5米）将板柱在 D点截断，求出相当梁的支撑力RD和拉锚支撑反力RA。Zx=0 RA+RD+Ep- E2=0ZM=0 RA(H-h+u)+Ep*1/3u-1/3(H+u)Ea=0RA=148KN/m RD=106KN/m计算板抗入土深度TT0=（6RD/(Kp-Ka)）0.5=5.81mT=U+1.2 T0=8.17m在剪力为零处求MmaxMRA=RA(H+U-h)=228.36km.mMka=1/3*(H+U)*Ea=251.31kn.mMK p=1/3*EP*U=22.94kn故Mmax=251.31kn.m确定拉锚LL1=（H+U）tan (45°-0.5*)+h1tg(45°+0.5*)=6.89mL2=H*tan(90°-)=21.49m L=max (L1,L2)=21.49m 所以取22米。(二).井点降水 主体结构基坑采用轻型井点降水。V6型（共6台，降水深度为7米，功率8.3KN）。1.杯形布置：2.高程布置： i=1/10 h=h1+h+Il其中 h1=5m 取h=0.5m L=28.5/2+0.7=14.95m所以 h=5+0.5+1/10*14.95=7m由于弯管段高出总管200毫米。所以将总管降低500毫米埋设所以管底部标高为4.50-7-1=-3.5m.处于砂质粉土层，为透水层，可看成无压完整井计算涌水量。 3.平面布置：采用长1米，直径38毫米滤管，K取5m/d总涌水量Q=1.364K（2H。-S）S/（Hk+X。）-lgx其中X。=（F/）0.5=21.69mS=7m-1m=6m S/(s+e)=6/(6+1)=0.8L取H。=1.84(s+e)=12.88m R=1.95S(H。K) 0.5=93.9m所以Q=11.364*5*(2*12.88-6)*6/lg(93.9+21.69)-lg21.690.5=1113m3/d单根井点管的最大出水量q=65de3K0.5=13.3m3/d 所以井点管根数n=Q/q=83.7 由于考虑到井点管堵塞失效 n=(1+10%)n=92.07 n取92根 井点管距离 D=L/n=1.7m 所以总管上接头尺寸为1.6米的井点管。(三).挖土，大体积混凝土浇筑（主体结构） 土方机械选用液压挖土机WY100。挖土顺序为由南到北，采用
