某电厂技术改造工程输煤栈桥施工方案.doc

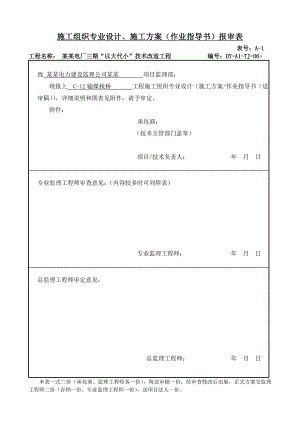

施工组织专业设计、施工方案（作业指导书）报审表 表号：A-1工程名称： 某某电厂三期“以大代小”技术改造工程 编号：DY-A1-TJ-06-致 某某电力建设监理公司某某 项目监理部：现报上 C-12输煤栈桥 工程施工组织专业设计（施工方案/作业指导书（送审稿），详细说明和图表见附件，请予审定。附件： 承包商： （技术主管部门盖章） 项目/技术负责人： 年 月 日专业监理工程师审查意见：（内容较多时可列附表）专业监理工程师： 年 月 日总监理工程师审定意见：总监理工程师： 年 月 日本表一式二份（承包商、监理工程师各一份），附送审稿一份，经审查修改后出版，正式方案交监理工程师二份（存档一份、专业监理工程师一份），送项目法人一份。（标准封面式样） 某某电厂三期“以大代小”技术改造工程 C-12输煤栈桥 施工方案（作业指导书）编制单位：东电一公司某某电厂工程 审定单位：某某电力建设监理公司 项目部 某某 项目监理部批 准： 年 月 日 总 监 理师： 年 月 日审 核： 年 月 日 专业监理师： 年 月 日编 制： 年 月 日 建 设 单位： 年 月 日 （涉及重大特殊作业安全措施时）作业指导书作 业 项 目 名 称会签页C-12输煤栈桥施工： 年 月 日质保： 年 月 日安全： 年 月 日总工： 年 月 日监理单位： 年 月 日建设单位： 年 月 日作业指导书作 业 项 目 名 称目录C-12输煤栈桥目 录1、 编制依据 第1页2、 工程概况及工程实物量 第1页3、 施工机械、设备的配置 第1页4、 劳动力计划 第1页5、 施工工期 第2页6、 施工方案措施 第24页7、 作业质量要求及质量保证 第56页8、 水平、垂直运输 第7页9、 安全保证措施 第78页10、 安全、健康/环境控制措施 第913页11、 文明施工 第14页12 附图作业指导书作 业 项 目 名 称第 1 页 共 13 页C-12输煤栈桥1、编制依据：1.1依据施工图 F0283 S-T06221.2参考资料：1.2.1混凝土结构工程施工质量验收规范 （GB50204-2002）1.2.2建筑施工手册。1.2.3火电施工质量检验评定标准。1.2.4电力建设安全工作规程。1.2.5建筑工程施工及验收规范。2、工程概况及主要工程实物量：2.1工程概述： C-12输煤栈桥支架现浇钢筋混凝土框架结构，由两根立柱东西排列组成，柱轴线间距8.590m,总高22.890m。2.2工程实物量： 模 板 280m2 木 方 10m3 钢脚手 20T 钢 筋： 9.6吨 砼： 41m3。3、施工机械、设备的配置： 园盘锯 1台 弯曲机 1台 切断机 1台 电焊机 1台 振捣器 1台 4、劳动力计划：测量工 2人木 工 15人 钢筋工 10人 砼 工 5人 力 工 10人作业指导书作 业 项 目 名 称第 2 页 共 13 页C-12输煤栈桥 生产负责人 张彦青技术负责人 李 博质量负责人 高 颖 安全负责人 黄 伟5、施工工期：5.1施工工期：10月18日开始12#输煤栈桥上部结构C-12输煤栈桥支架0-7.5m层 4天C-12输煤栈桥支架7.5-15.5m层 4天C-12输煤栈桥支架15.5-22.89m层 4天C-12输煤栈桥22.89层结构 10天5.2施工条件：5.2.1施工人员体检能够适应现场工作，施工人员安全考试合格后，方可进入施工现场，技工经培训后方可上岗。5.2.2材料按计划及时进入现场，按平面图整齐堆放。5.2.3施工机械检修完毕，保证正常使用。6、施工方案措施：6.1施工顺序： 脚手架施工柱钢筋绑扎柱支模梁底模施工梁钢筋绑扎梁柱混凝土浇筑上层梁柱施工顶层支架混凝土浇筑施工栈桥底板结构栈桥地面施工。6.2施工方法：6.2.1模板模板体系全部都按清水混凝土施工的需要，主要采用15mm厚的双面酚醛模板，钢脚手管、50×80木方，山型扣件、对拉螺栓作为主要支撑加固工具。对拉螺栓和钢管横挡的截面和布置间距、由计算确定。模板在木工加工场地加工配制，保证拼缝严密，表面光洁，混凝土成型美观。框架柱阳角部位采用倒圆工艺，即在阳角部位安装倒圆塑料条。模板拼缝处粘贴5mm单面胶条，表面再粘贴胶带，防止漏浆。梁板模板支撑采用钢脚手管搭设排架，经过荷载计算和经验分析，计划立杆纵横间距1000mm，水平横管步距为1200mm，采用合格的扣件连接，严格按照规范施工。在框架梁体积较大的部位增设立管和水平管。为保证排架及支撑系统的整体稳定，在纵横向排架相交处设剪刀撑。间隔6米加设两个方向的剪刀撑，相邻的剪刀撑要相对或相背。并将排架与建筑物设置拉接。保证排架的整体稳定。为防止排架沉陷，首层立杆下施工区域回填土夯实，上铺木板，排架立杆立在木板上，防止不均匀下沉。同时在碎石两侧挖排水明沟，将雨水及时引出。作业指导书作 业 项 目 名 称第 3 页 共 13 页C-12输煤栈桥模板施工之前，要做好配模工作，原则要求如下：1 要保证模板的几何尺寸及相对位置的准确。2 要求模板具有足够的强度、刚度和稳定性，能够承受新浇筑混凝土的重量和侧压力，以及各种施工荷载。3 力求构造简单，装拆方便，不妨碍钢筋绑扎。为保证混凝土浇筑时不漏浆，采取在模板缝内加5mm厚单面胶海绵条的方法。4 模板的配模应设计好，制作成型后标明模板的位置、数量。预埋件和预留孔洞的位置，应在配模时考虑好。梁柱采用15mm厚的双面酚醛模板，50×80木方做背楞，背愣要立用，以加大刚度，背愣间静距200mm，按梁柱具体形状、尺寸制作模板。模板下料要用裁板机，保证模板边脚平直。背愣木方通过用大压刨，尺寸精确统一。模板缝内加5mm厚单面胶海绵条，表面再粘贴胶带纸，防止漏浆。1 现浇柱采用二道对拉螺栓（18级）纵向间距400mm。抱角采用60mm×90mm木方，中间采用刚脚手管衬平整,间距150mm,柱四角采用未被冷拉的8钢筋，用紧线器进行校正，固定在埋铁环上。2 现浇梁支撑底部沿梁底方向宽度加400mm布置横纵钢管，及立管，梁板起拱按照0.3%施工，梁侧模板在梁内清扫干净后进行施工。梁高超过600mm，在梁中间部位设置一道12对拉螺栓，水平间距750mm。 6.2.2钢筋工程:加工厂原材钢筋通过型钢支架架离地面，并用苫布遮盖严密；成品钢筋利用方木或砖垛架离地面，用塑料布遮盖。预留插筋用塑料布和胶带纸包裹严密。a、钢筋接头位置符合规范要求。钢筋成形在现场钢筋加工车间进行，成品钢筋的品种、规格、形状、尺寸要准确，分类堆放，挂好标识牌。钢筋用长架车运至施工现场，并准确分类堆放，标牌清晰。b、竖向钢筋的接头采用直螺纹连接。执行JG163-2004相关标准。c、钢筋保护层采用预制水泥砂浆垫块，砂浆垫块必须密实且方整。施工时保证垫块数量及固定牢固，防止钢筋露筋。d、钢筋加工，级弯弧内径大于2.5d，级弯弧内径大于4d，箍筋弯勾弯折角度135度，平直部分大于10d。f、钢筋制作、安装允许偏差：绑扎钢筋网 长、宽 ±10作业指导书作 业 项 目 名 称第 4 页 共 13 页C-12输煤栈桥绑扎钢筋骨架 长、宽、高 ±5受力钢筋 间距 ±10 排距 ±5保护层 基础 ±5 箍筋间距 ±20钢筋的连接a 、钢筋接头位置、方法、数量、都要符合设计与施工验收规范的要求。b、 22以上直径的水平钢筋的竖向钢筋接头采用直螺纹连接。执行JG163-2004相关标准。对于较小直径的受力钢筋、采用绑扎接头，接头的搭接长度按照GB50204-2002规定执行。c 、构造钢筋、采用绑扎连接、搭接长度要满足施工验收规范的要求。d、钢筋水平连接18双面搭接焊连接，接头位置相互错开，满足规范要求。钢筋的安装1对于板的底层钢筋、先在垫层或者底模上放线定位，划好标记，再将底层钢筋按照标记准确就位（同时要注意双向钢筋的上下位置不要放反了）。然后按照梅花式间隔布置绑扣位置进行绑扎，周边部位的各个交叉点要全部绑扎。2对于梁与楼板钢筋的安装：梁底模支设完毕后开始在其上摆放梁的纵筋，并穿上箍筋。纵筋在支座内的锚固长度、纵筋的截断位置、都要满足设计和03G101中的相关要求。箍筋、按照在底模上或者纵筋上的位置标志进行绑扎，注意在梁柱接点部位的箍筋做法要符合设计要求。绑完箍筋后、将35mm厚的垫块按照500mm
