某煤矿井下变电所及钻孔电缆敷设施工组织设计.doc

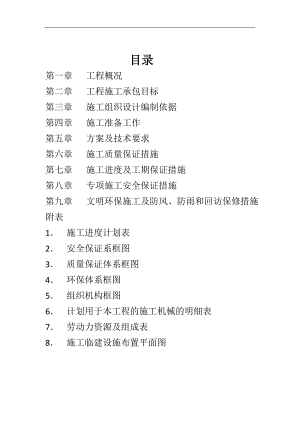

目录第一章 工程概况第二章 工程施工承包目标第三章 施工组织设计编制依据第四章 施工准备工作第五章 方案及技术要求第六章 施工质量保证措施第七章 施工进度及工期保证措施第八章 专项施工安全保证措施第九章 文明环保施工及防风、防雨和回访保修措施附表1 施工进度计划表2 安全保证系框图3 质量保证体系框图4 环保体系框图5 组织机构框图6 计划用于本工程的施工机械的明细表7 劳动力资源及组成表8 施工临建设施布置平面图第一章 工程概况本工程为某煤矿井下2-2煤二盘区3变电所,2#主排水泵房设备安装以及井下钻孔电缆敷设工程。一 工程量：（一） 变电所设备安装及电缆钻孔电缆敷设：1设备安装名称 型号 数量高压开关柜 GZSY-12 35台低压开关柜 KYDZ-1 7台变压器 KBSG-315KVA/10/0.69KV 1套直流屏及电池屏 1套PLC柜体 矿用一般 1台PLC柜 非标 1套直流电源 4N1CFD480 220-240C 1只调式电源 1只钢管 159 ×12 L=1800 2根钢管 219×12 L1000 8根钢管 273×10 L=580 4根钢管 159×4.5 60米镀锌钢材 采用热镀锌处理 0.1吨矿用隔爆型泛光灯 DGS70/127B(B) 25盏防爆三通接线盒 防爆，127V 5个辅助接地母线 镀锌扁钢40×4mm2 150米主接地极 镀锌钢板1000mm×750mm×5mm 2块防爆三通接线盒 10个预埋钢板 400×400×10 8个螺旋缝电焊钢管 325×8 300米焊管 500×9 40米钢丝绳卡子 10个电缆卡具 150套聚乙烯垫块 150块钢芯钢丝绳 20 300米抗拉强度1670MPa 最大破断拉力23.7t钢板 1200×1200×20 2块钢板 1000×1000×20 2块锚杆 16×2100 8根支撑筋板A3 16件四联动力电缆钩 自制30件顶吊四联动力电缆钩 自制10件电缆沟800mm×500mm 21米2电缆敷设高压电缆 MYPTJ-6/10KV 3*35+3*16/3+3*2.5mm2 235米低压动力电缆 MYQ-0.3/0.5 3*2.5+1*2.5mm2 150米矿用铠装电缆 MYJV42-8.7/10 3*240mm2 4*500米低压动力电缆 MVV22-1000 3*185+1*95mm2 30米低压动力电缆 MYP-0.66/1.14 3*10+1*10mm2 85米低压动力电缆 MYP-0.38/0.66 3*4+1*4mm2 110米（二）水泵房设备安装：1设备安装：水泵 MD280-43×4 4台 3450（南洋防爆）电动机 3台 10500潜水泵（Q=12.6m3/h,h=20m） 1台电动机（18.5千瓦） 2台 560真空泵 2台 9262泵房配管：无缝钢管DN300×11 100m 8518无缝钢管DN50×3.5 60m 442.8无缝钢管DN25×3 80m 183.2短管 无缝钢管DN200×8 2m 83.26配水闸阀PZI-1000 3个 4293旋启式止回阀Dg200 Pg2.5MPa 3个闸阀Dg300 Pg2.5MPa 6个闸阀Dg50 Pg2.5MPa 1个放水闸阀DN150 2个电动阀Dg200 Pg2.5MPa 3个电磁阀 Dg25 5个对焊钢法兰Dg300 Pg1.0MPa 12付 2224.8对焊钢法兰Dg200 Pg2.0MPa 12付 1075.5对焊钢法兰 Dg300 Pg2.0MPa 50付 5115平焊钢法兰Dg25 Pg2.0MPa 12付 489.6平焊钢法兰Dg25 Pg2.0MPa 26付 712.4平焊钢法兰Dg50 Pg2.0MPa 20付 128.68对焊钢法兰Dg50 Pg2.0MPa 5付 30.6对焊钢法兰Dg50 Pg2.0MPa 2付平焊钢法兰Dg200 Pg1.0MPa 6付 711.8等径三通 DN300 Pg2.0MPa 10个中小异径三通 DN300/DN200 Pg2.0MPa 3个中大异径三通 Dg25/50 2个中小异径三通 Dg50/25 2个放水异径三通 DN300/150 2个等径三通Dg25 Pg2.0MPa 3个等径三通Dg300 Pg2.0MPa 2个等径三通 Dg50Pg2.0MPa 1个 2.1790度焊接管弯Dg50 Pg2.0MPa 4个90度焊接弯管Dg25 Pg2.0MPa 1个90度焊接弯管 DN300 2个180度焊接弯头 DN300 1个起吊工字钢 10个偏心导径管 3根 99泵出口短管 3根 216带座弯头 3个 762DN300法兰端盖 Pg2.0MPa 4个DN300管支架 30个 376.2DN50管支架 10个 104.5吸管支梁1 6个 177.36配水支梁1 2个 115.789配水支梁2 2个 59.12吸管支梁2 3个 70.95配水支梁3 1个 24.636配水支梁4 1个 53.70610mm钢板 11块水仓篦子 2个孔板 2块第二章 工程施工承包目标1 质量目标：本工程质量为合格工程。2 工期施工目标：2009年3月27日至2009年4月25日截至3 施工安全目标：本工程确保无重伤和重大设备安全事故，轻伤率控制在3以下。4 文明施工，环保目标：本工程文明环保施工目标达到矿区文明环保施工工程的目标。第三章 施工组织设计编制依据一 根据招标文件及工程设计施工图纸和神东矿区井下生产作业规程进行编制。二工程施工质量执行规范：（一）施工及验收规范标准：1工程测量规范GB50026-93。2现场工业管道焊接工程施工及验收规范GBT50236-98。3煤矿安装工程质量验收评定标准MT501095。4工业金属管道工程质量检验评定标准GB50184-93。5.防腐工程质量检验评定标准GB50185-93。6. 机械设备安装工程施工及验收规范GB50231-88。7. 电器安装工程质量检验与评定标准GBT303-88。（二）施工安全规程：1煤矿安全规程。2煤矿安全监察条例。3建筑机械使用安全技术规程JGJ3386。4建筑施工安全检查标准JGJ5999。5施工现场临用电安全技术规范JGJ4688。 第四章 施工准备工作（一）技术准备1熟悉施工图纸和进行图纸会审。2施工现场人员培训学习。3现场施工机具设备安全技术措施准备。4
