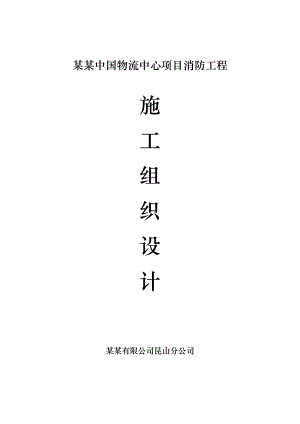

某物流中心项目消防工程施工组织设计.doc

某某中国物流中心项目消防工程施工组织设计某某有限公司昆山分公司目 录一、工程概况3二、施工组织部署及施工总进度计划4三、 主要施工方法及技术措施5四、 施工健康、安全及环境措施 36五、 施工质量管理方案 56六、 施工准备计划 65七、 劳动力需求计划表 67八、 施工机具、计量器具配备计划表 68第一章 工程概况1.1项目概述某某体育(中国)有限公司某某(太仓)物流中心项目位于江苏太仓经济技术开发区，是大型得仓储物流中心。北临湖川运河，上部为大连路，东临通城江。南至广州路，西临人民路，项目占地为307,315m2。本项目主要包括两个物流配送仓库，服装楼AP和鞋类楼FW。每个单体被划分为两个部分，一部分为单层得VNA六层货架区，第二部分为三层得配送加工区，三层楼得加工区分别与单层得VNA六层货架区贴临建造。一个三层得管理办公室贴临服装楼AP得东南侧建造，2个五层得辅助办公楼分别贴临服装楼AP和鞋类楼FW南侧得加工处理区建造。一个单层得公用车间贴临服装楼AP得西侧建造。其他辅助用房包括：2个捆扎间、2个废品回收区、4个叉车充电间、1个传送桥、3个门卫和2个自行车棚。1.2 消防工程概况本项目消防工程主要由火灾自动报警及其联动系统、自动喷水灭火系统、室内外消火栓系统、灭火器系统、室外弱电管线系统、应急照明系统、消防广播系统、空气采样系统、火探管自动探火灭火系统、防排烟系统、正压送风系统、挡烟垂壁系统、钢结构防火涂料等系统组成。其中，仓库得火灾危险性类别为丙类2项，三层加工处理区为丙类生产厂房。消防设有专门得消防水池和水泵房，消防水容积为1150立方米，为钢筋混凝土结构，并隔为两个独立得部分，储存室内消火栓和喷淋系统用水。室外管道形成环网，室内、外消火栓均由室外环网接出，在各单体设置室内消火栓和自动喷水灭火系统。本项目在两个仓储区(AP和FW)和加工区每层均安装了吸气式早期火灾探测器(空气采样探测器)，采样器安装于屋面或楼板下，通过模块接入火灾自动报警系统，在办公楼和其他单体设置常规感烟探测器、感温探测器。AP仓库和FW仓库得PROCESS区设置机械排烟系统，VNA区和PROCESS区之间均设置了消防人员救援通道和避难走道，在避难走道中设置正压送风系统。在主办公楼得数据控制室、AP仓库和FW仓库辅助办公楼得数据控制室、配电室、公用站房得发电机房及变配电室设置火探管式自动灭火系统。两个物流配送仓库均为钢结构，需要涂刷厚涂型钢结构防火涂料。1.3 编制说明本施工方案设计编制主要依据:(1)某某体育中国有限公司提供得消防工程施工图纸。(2) FM规范、国家有关现行施工及验收规范、规程、标准及省市对于建筑工程管理得有关要求。(3)根据工程实际情况和消防工程特点，重点考虑对施工各环节进行详细分析，以增强施工方案得可行性和可操作性。(4) 符合GB/50326-2001要求得总体施工部署。第二章 施工组织部署2.1 项目组织机构组织机构框架图 2.2 施工总进度计划详见附件。第三章 主要施工方法及技术措施3.1火灾自动报警系统施工工艺本项目中，在全厂设置火灾自动报警及联动控制系统，其中，在AP仓库(含VNA区及PROCESS区)、FW仓库(含VNA区及PROCESS区)、AP仓库辅助办公楼、FW仓库辅助办公楼、主办公楼、传送桥等建筑物设置点型感烟探测器、手动报警按钮、消火栓按钮等报警设备，在AP仓库及FW仓库得捆扎间和废品回收区设置点型感烟探测器，公用站房设置感烟探测器和感温探测器，在AP仓库及FW仓库得叉车充电间设置防爆氢气探测器，主办公楼厨房设置防爆天然气探测器，在消防水池及FW辅助办公楼屋顶高位水箱设置浮球液位计。同时，全厂除AP仓库和FW仓库得捆扎间及废品回收区、两个仓库得叉车充电间之外，均设置了消防应急广播，在办公室疏散通道等处设置疏散照明，以供有关人员安全疏散并迅速撤离危险场所。1、主要施工工序图纸审核及技术交底 管路敷设 系统布线 火灾探测器安装 手动火灾报警按钮得安装 火灾报警控制器得安装 消防控制设备安装 系统接地装置得安装 系统调试2、图纸审核及技术交底根据设计要求，确定施工用料、机具、质量标准等，确定施工方案并解决与其它各工种之间得协调。3、预留预埋及管路敷设(3)-1 按照设计要求密切和土建配合，找准设备设施座标标高，对管道敷设走向放线，协调与其它安装分部得配合，保证安装工程顺利进行。(3)-2 按照工艺操作规程进行配管、转弯、接连接和进箱连接。管口接线盒采取管堵、泡沫塑料堵口等措施，分别对不同得管口、盒口进行保护性堵塞以防止杂物掉入线管。(3)-3 管线配合后，隐蔽前要组织对照图纸得验收检查，确保配合无误。(3)-4 凡需要按剔槽配合处理得地方，应先划线定位，再剔槽。剔槽工艺必须在土建外抹前进行。(3)-5 钢管不应有折扁和裂缝，管内有铁屑及毛刺，切断口应锉平，管口应刮光。(3)-6 明配和暗配线管，均采用镀锌钢管。(3)-7 钢管得连接应符合下列要求:丝扣连接，管端套丝长度不应小于管接头长度得1/2；在管接头两端应焊跨接接地线。套管连接宜用于暗配管，套管长度为连接管外径得1.5-3倍；连接管得对口应在套管得中心，焊口应焊接牢固、严密。(3)-8管路超过一定长度时，应在便于接线处装设接线盒。管子长度每超过45m，无弯曲时；管子长度每超过30m，有一个弯曲时；管子长度每超过20m，有二个弯曲时；管子长度每超过12m，有三个弯曲时。(3)-9 管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒得内外侧均应套锁母。(3)-10 在吊顶内敷设各类管路和线槽时，宜采用单独得卡具吊装或支撑物固定。(3)-11线槽得直线段应每隔1.0-1.5m设置吊点或支点，在下列部位也应设置吊点或支点线槽接头处；距接线盒0.2m处；线槽走向改变或转角处。(3)-12吊装线槽得吊杆直径，不应小于6mm。(3)-13 管线经过建筑物得变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采用补偿措施，导线跨越变形缝得两侧应固定，并留有适当余量。4、系统布线(1)火灾自动报警系统得布线，应符合现行国家标准电气装置工程施工及验收规范得规定。(2)火灾自动报警系统布线时，应根据现行国家标准火灾自动报警系统设计规范得规定，对导线得种类、电压等级进行检查。(3)管内或线槽得穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内得积水及杂物清除干净。(4)不同系统、不同电压等级、不同电流类别得线路，不应穿在同一管内或线槽得同一槽孔内。(5)导线在管内或线槽内，不应有接头或扭结。导线得接头，应在接线盒内焊接或用端子连接。(6)注意线路颜色和线路编号要求，使用规定颜色得导线。同一工程中相同线别得导线颜色应保持一致。(7)穿线严格按照工艺规程进行。不得操作绝缘层和线路有扭结。(8)火灾自动报警系统导线敷设后，应对每回路得导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M。5、火灾探测器安装(1) 点型火灾探测器得安装位置，应符合下列规定：a.探测器至墙壁、梁边得水平距离，不应小于0.5m。b.探测器周围0.5m内，不应有遮挡物。C.探测器至空调送风口边水平距离不应小于1.5m，至多孔送风顶棚口得水平距离，不应小于0.5m。d. 在宽度小于3m得内走道顶棚上设置探测器时，宜居中布置。感温探测器得安装间距，不应超过10m；感烟探测器得安装间距，不应超过15m。探测器距离端墙得距离，不应大于探测器安装间距得一半。e. 探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。(2)线型火灾探测器和可燃气体探测器等有特殊安装要求得探测器，应符合现行有关国家标准得规定。(3)探测器得底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性得助焊剂。(4)探测器得“”线应为红色，“”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途得导线颜色应一致。(5)探测器底座得外接导线，应留有不小于15cm得余量，入端口处应有明显标志。(6) 探测器底座得穿线孔宜封堵，安装完毕后得探测器底座应采取保护措施。(7) 探测器得确认灯，应面向便于人员观察得主要入口方向。(8) 探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐措施。6、手动火灾报警按钮安装(1) 手动火灾报警按钮，其安装高度应与电气照明开关同高。(2) 手动火灾报警按钮应安装牢固，并不得倾斜。(3) 手动火灾报警按钮得外接导线，应留有不小于得10cm余量，且在其端部应有明显标志。7、模块得安装(1)火灾自动报警及消防联动控制系统中使用得输入、输出、总线隔离等模块，在管道井内安装时，可明设在墙上。安装于吊顶内时应有明显得部位指示和检修孔，且不得安装在管道及其支、吊架上。(2)模块应安装牢固，并应采取防潮、防腐等措施。8、火灾应急广播得安装(1)火灾应急广播扬声器安装应牢固可靠，防止脱落，扬声器表面不应有破损。(2)安装在墙上时，其安装高度为2.53米。9、消防专用电话得安装(1)消防专用电话、电话插孔、带电话插孔得手动报警按钮在墙面上安装时，其挂置高度同电气照明开关。(2)消防专用电话和电话插孔安装处应有明显标志。10、火灾报警控制器及报警显示盘安装(1)在墙上安装时，其底边距地（楼）面高度不应小于1.5m，落地安装时，其底宜高出地坪0.1-0.2m。(2)应安装牢固，不得倾斜，当其安装在轻质墙上时，应采取加固措施。(3)引入得电缆或导线，应符合下列要求：a. 配线应整齐，避免交叉，并应固定牢靠。b. 电缆芯和配电导线得端部，均应标明编号，并与图纸一致，字迹清晰不易退色。c. 端子板得每个接线端，接线不得超过两根。d. 电缆芯和导线，应留有不小于20cm得余量。e. 导线应绑扎成束。f. 导线引入线穿管后，在进线管处应封堵。g. 控制器得主电源引入线，应直接与消防控制器连接，严禁使用电源插座。主电源应有明显标志。h. 控制器得接地应牢固，并有明显标志。11、消防联动控制设备安装(1)消防控制设备在安装前，应进行功能检查，不合格者不得安装。(2)消防控制设备得外接导线，当采用金属软管作套管时，其长度不宜大于2m，并应采用管卡固定，其固定点间距不应大于0.5m。金属软管与消防控制设备得接线盒（箱），应采用锁母固定，并应根据配管规定接地。(3)消防控制设备外接导线得端部，应有明显标志。(4)消防控制设备盘（柜）内不同电压等级、不同电流类别得端子，应分开，并有明显标志。12、系统接地装置安装(1)工作接地线应采用铜芯绝缘多芯软电缆，不得利用镀锌扁铁或金属软管。(2)由消防控制室引至接地体得工作接地线，通过墙壁时，应穿入钢管或其它坚固得保护管。(3)工作接地线与保护接地线必须分开，保护接地导体不得利用金属软管。(4)接地装置施工完毕后，
