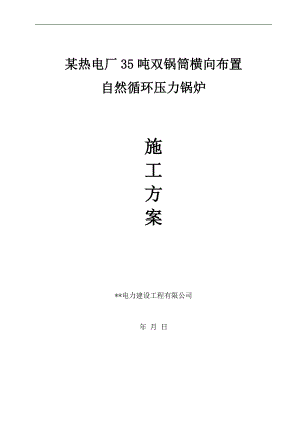

某热电厂35吨双锅筒横向布置自然循环压力锅炉施工方案.doc

某热电厂35吨双锅筒横向布置自然循环压力锅炉施工方案*电力建设工程有限公司年 月 日1 工程概况：1.1工程概况：*集团公司位于美丽富饶的*三角洲南端的*明珠*市*县*镇。旗下的*滨海热电联产2×300MW机组工程位于美丽的*经济开发区，我公司负责一期的#1机组安装工程。 锅炉型号为：SHL35-2.5/400-A，本锅炉为双锅筒横向布置自然循环压力锅炉，钢架固定，燃烧设备为加煤斗和鳞片式链条炉排。1.2设备简介：锅炉为*工业锅炉有限公司生产的35t/h自然循环汽包锅炉，炉架为全钢结构，锅炉参数如下： 名 称单位额定工况最大连续蒸发量t/h35额定蒸汽压力MPa2.5额定蒸汽温度400给水温度104热空气温度125排污率%5锅炉设计效率%79.5燃料能耗Kg/h55941.3 锅炉基本尺寸：锅筒中心标高： 10200 mm炉膛宽度：（两侧立柱中心线距离） 5860 mm炉膛深度：（前后立柱中心线距离） 11100 mm锅炉最高点标高： 12390 mm1.4工程范围：1.4.1锅炉本体及管路、辅机、除氧器及管路、炉墙保温、烘煮炉、电气仪表、控制柜及电缆，锅炉系统总体调试和72小时试运行等锅炉正常运行所需的的全部单位工程和分部、分项工程。注锅炉型号为SHL35-2.5/400AII型，额定蒸发量35t/h，额定工作压力2.5MP，过热汽温度400，给水温度104，排烟温度160。1.5施工构想1.5.1本工程施工周期短，计划100天完成锅炉设备的安装与调试工作。为确保工程高质量高速度如期完工，在施工过程中适当加班，高峰期间各专业同时展开，并实行交叉作业，因此作业计划安排、工序穿插搭接、工种之间配合、现场调度指挥、安全措施、专项管理等工作必须有条理，层次不乱。1.5.2为减少高空作业难度，钢结构件采取地面组合拼装，拼接后的锅炉部件庞大，大件多，尽可能集中进行吊装。2 编制依据2.1电力工业部电力建设总局火力发电工程施工组织设计导则2.2电力工业部电力建设总局电力建设丁程施工技术管理制度2.3电力建设施工及验收技术规范锅炉篇DL/T5047-20092.4电气装置安装工程电缆线路方式及验收规范50168-912.5电气装置安装工程接地装置施工及验收规范50169-92 2.6电气装置安装工程旋转电机施工及验收规范50170-92 2.7电力建设施工及验收技术规范焊接篇DL/5007-92 2.8电力建设施工及验收技术规范管道篇DL5031-96 2.9电力建设施工及验收技术规范热控篇SDJ-279-902.10电力建设施工及验收技术规范化学篇DLG58-84 2.11电力建设施工及验收技术规范射线检验篇DL/T5069-19962.12火电施工质量检验及评定标准所相关配套的专业验收标准2.13火电工程调试运行质量检验及评定标准2.14电力建设安全工作规程火力发电厂部分DT50091-92 2.15蒸汽锅炉安全监察规程劳部发(1996) 276号2.16电力工业锅炉压力容器监察规程DL612-1996 2.17压力容器安全技术监察规程劳锅(1990)8号2.18钢结构工程施工及验收规范 GBJ205-83 2.19压缩机、风机、泵安装工程及验收规范50725-982.20现场设备、工业管道焊接工程施工及验收规范50236-98 2.21连续输送设备安装工程及施工验收规范50270-982.22工业设备及管道绝热工程施工及验收规范GBJl26-89 2.23工业金属管道工程施工及验收规范 50235-972.24工业安装工程质量检验评定统一标准50252-942.25电气装置安装工程高压电器施工及验收规范GBJl47-902.26电气装置安装工程母线装置施工及验收规范GBJl49-902.27电气装置安装工程电气设备交接实验标准50150-912.28电气装置安装工程盘、柜二次回路接线施工及验收规范50171-92 2.29电气装置安装工程低压电器施工及验收规范50254-96 2.30电气装置安装工程电力变流设备施工及验收规范50255-962.31电气装置安装工程电气照明装置施工及验收规范50182-96 2.32电气装置工程施工及验收规范GBJl47-149-90、50150-912.33施工现场临时用电安全技术规范JGJ46-88 2.34工业自动化仪表工程施工及验收规范GBJ93-862.35工业设备、管道防腐蚀工程施工及验收规范HGJ229-912.36工业砌筑工程施工及验收规范GBJ211-873 人员的资格和要求黑龙江华隆电力工程有限公司*项目部锅炉工地吊装班吊装负责人安全员质量员技术员铁工：30人起重工：10人焊工：15人架子工：4人卷扬机超作工：4人3.1 所有作业人员必须熟练掌握本工种的基本知识和操作技能，电火焊工应持有有效期合格证，起重、操作工必须有上岗证。3.2 施工班组长、主责必须是中级工以上并且有安装同类系统的工作经验。3.3 所有作业人员必须经安全考核合格。3.4 参加高空作业人员必须经医院检查，身体符合条件。3.5 参加作业人员施工前必须熟悉图纸、作业指导书和有关规范要求，对施工图及技术要求有足够的了解。3.6 所有作业人员应具备高度的工作责任心，并有良好的安全文明施工习惯。4 作业所需的机具、工具、仪器、仪表的规格和要求4.1大型机具配备序号名称数量用途能力 150T汽车吊1台钢架、汽包吊装50 t 225t汽车吊1台地面清点、检查、拼装等25 t 310t平板车1辆构件运输10 t 4集装箱1只现场工具间、仓库4.2小型工具配备序号名称规格数量用途1角向磨光机1004把焊疤、割痕、毛刺等打磨、2葫芦A、 5 t3 t2 t (5m链条)1 t6只30只25只20只构件吊装、消缺及找正及拉缆风3撬棒扳手L600mmM22、M1660把吊装及地面组合4平头冲 L80mm200安装用5橄榄冲 L=200mm300安装用6榔头8磅4磅2磅2把6把4把安装用7工具袋大袋小袋圆袋30只60只30只放置小型机工具临时放置少量螺栓等高空安装用8电焊机5台梁焊接及返修9割刀及皮带5副返修及较正10手动扳手12"15"20把12把组合及吊装用11千斤顶15 t30 t2台2台找正及返修12铳子2只划线后打眼13拖线盘5只电源线4.3计量工具：序号 名称 规格 数量 用途 1卷尺（鉴定合格，且有修正值）3m （不修正）5m （不修正）30m5把3把1把找正及测量 2水平尺L300mmL500mm1把1把找正及测量 3直尺L500mmL1m1把1把找正及测量 4角尺100mm1把找正及测量 5弹簧称20kg1把控制拉力 6经纬仪（经检定合格）/1台测量垂直度 7水平仪（经检定合格）/1台测量标高 8玻璃管温度计-101002支测量环境温度4.4起重工具：序号名称规格数量用途 1缆风1325m40根找正 2对讲机6对吊装 3钢丝绳1128若干起吊用 4卸扣若干吊装用4.5安全设施：序号名称规格数量用途1软梯内带钢丝L20m50副安装用2扶手绳（带塑套）131000m安全行走扶绳3安全网若干炉膛及孔洞用4差速器/8只挂安全带用5防坠绳L=20m8根5 主要工作量序号设备名称重量（kg）1上锅筒105052上锅筒内部装置8643下锅筒35114上锅筒支座6045水管系统174606水冷壁集箱18707水冷壁固定装置9188梁和柱207629护板653710顶板540211平台扶梯1218412炉顶小室888513过热器管系684914面式减温器125715过热器集箱55716省煤器管系1069317省煤器集箱17118省煤器固定装置57119空气预热器管箱986020胀缩接头41321座驾与连通箱426022炉排支架1494423炉排减速器160024加煤斗387125炉排进风装置157626炉链与轴3533227本体管路133628汽水取样管路29629本体附件244030测量仪表12.431炉墙金属件605832圆盘除渣机接口57.833门类156634圆盘除渣机210035平衡容器59.46 作业前的准备及应具备的条件6.1人员准备：6.1.1锅炉安装队必须具有锅炉安装质保体系，人员落实，职、责、权分明，并具有一定的施工经验，安装队质保体系要经工程处和公司质保工程师审查批准。6.1.2各工种（钳工、管工、冷作工、焊工、起重工、筑炉、油漆工、电工、仪表工等）本配备齐全，且其数量要满足“劳动力分月需用计划”。6.1.3焊工必须持证，并且至少要有5名20G钢管合格证，2名15CrMoV合金钢合格焊工。6.2图纸会审：6.2.1为了使施工前及早发现设计图纸存在的问题和专业之间的矛盾，保证施工质量，加快施工速度，工程开工前应进行各专业的图纸自审和会审，会审工作应有公司质保工程师组织进行，图纸会审应做好记录，
