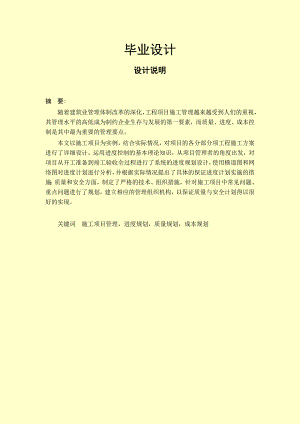

毕业设计设计说明摘 要:随着建筑业管理体制改革的深化，工程项目施工管理越来越受到人们的重视，其管理水平的高低成为制约企业生存与发展的第一要素，而质量、进度、成本控制是其中最为重要的管理要点。本文以施工项目为实例，结合实际情况，对项目的各分部分项工程施工方案进行了详细设计。运用进度控制的基本理论知识，从项目管理者的角度出发，对项目从开工准备到竣工验收全过程进行了系统的进度规划设计，使用横道图和网络图对进度计划进行分析，并根据实际情况提出了具体的保证进度计划实施的措施；质量和安全方面，制定了严格的技术、组织措施，针对施工项目中常见问题、重点问题进行了规划，建立相应的管理组织机构，以保证质量与安全计划得以很好的实现。关键词 施工项目管理，进度规划，质量规划，成本规划目 录 1、 工程概况 32、施工组织结构3、施工方案4、主要的机械设备5、质量的保证措施6、保证工期措施7、成本控制措施8、文明施工措施9、冬雨季施工措施10、主要的经济技术指标附：三表一图 施工材料需求计划表 施工进度计划表 详细施工机械设备计划表 施工总平面图 参考文献第一章 工程概况1 工程概况工程名称：贵州亚泰职业学院图书馆建设地点：贵阳市花溪区鸿源路8号建筑功能：书库、阅览室、陈列室建设面积：3498.3建筑高度：23.85m设计标高：±0.000相当于1102.800（黄海高程），标高为理论标高值。结构形式：框架结构建筑使用年限：50年耐火极限:一级设防烈度：六度2 编制依据1.本工程招标文件。2.本工程设计图纸。3. 国家关于工程建设的相关法律、法规等。4.国家现行有关技术标准、施工及验收规范、工程质量评定标准及有关规定。5. 技术标准规范（1）土建部分使用的规范、标准西南图集贵州建筑地基基础设计规范（DB22/45-2004）建筑桩基技术规范（JGJ94-94)土方与爆破工程施工及验收规范（GBJ2011983）建筑桩基技术规范（JGJ941994）地下防水工程施工及验收规范（GBJ2081983）基坑支护技术规程（JGJ12027）地基与基础工程施工及验收规范（GBJ2021983）建筑变形测量规程（JGJ/T81997）混凝土结构工程施工及验收规范（GB502041992）建筑装饰工程施工及验收规范（JGJ731991）建筑地面工程施工及验收规范（GB502091995）屋面工程技术规范（GB502071994）建筑安装工程质量检验评定标准(GBJ3001988) 建筑工程质量检验评定标准(GBJ3011988) 工程测量规范(GB500261993) （2）电气部分建筑电气安装工程质量检验评定标准（GBJ3021988） 建筑工程施工现场供用电安全规范(GB501941993) 施工现场临时用电安全技术规范(JGJ461988) 民用建筑热工设计规范(GB50176-93) 公共建设节能设计标准(GB50189-2005) 贵州省居住建设节能设计标准(DB22/49-2005)5. 参考资料贵阳市图书馆项目施工经验；有关现行贵州省04定额施工定额；6. 其他建筑法等有关现行建筑法规。3建筑设计 1工程说明1.1.图面上所注尺寸除标高及总平面图以米为单位外，其余均为毫米为单位标注。2.1. 土建工程应与各专业设计图纸密切配合施工，预留孔洞和预埋件的大小，位置均应设置正确，不得后期乱凿乱剔，如各专业图纸之间有矛盾之处需经建造师许可后方可施工。3.1.本工程各层管井在管道安装完毕后，楼板孔洞均应后浇钢筋混凝土楼板封闭，管道周围防火材料添塞密实。4.1.预埋铁件均应作防锈处理，处理方法和技术措施详见国家有关施工验收规范。5.1.卫生间、洗浴间地面。楼面作防水，做法见“做法说明”，穿楼面上下水管周围均镶嵌防水密封膏，卫生间、淋浴间比相应地面低20动漫找坡2%，坡向地漏，地面上饭200高素混凝土与楼板一次整浇，地面防水沿墙四周上饭到顶。6.1.建筑室内装修设计应按建筑内部装修设计防火规范规定和“建筑做法”设计，装修施工前必须经本设计项目负责人审核签字后方可按图施工。7.1.本工程所用建筑材料必须有国家鉴定部门出具的“合格产品”报告方可选用，进场产品尚应按规定批量抽检符合原鉴定方案。8.1.所有内外装修先做样本，经项目设计人同意后方可大面积施工。9.1.本工程采用的防水剂和防水卷材的施工必须由生产厂家现场指导施工。10.1.凡室内水管、给排水、暖气管穿楼板时需架设管套，管套上皮应高地面200mm,防水层沿套管泛起高度100mm，管道穿楼板四周嵌防水密封膏。 第二章 施工部署 1 施工条件及特点1.本工程交通方便，场地较小，在安全、交通、文明等方面均有要求，施工中应特别注意文明施工问题。 2.本工程为框架结构，质量要求较高，为保证按期竣工，施工中必须采用合理分段流水，平行和立体交叉作业的施工组织方法，以加快进度，缩短工期。 3.根据本工程的结构特点，将科学而针对性地制定对主体施工等重点部位的施工措施。2 施工部署1工程目标质量目标：合格（优质结构）。工期目标：10个月。安全目标：保证无重大伤亡事件。2施工人员及机械设备的安排 根据工程实际需要，现场提供一台25TM塔吊作主体垂直运输使用，经计算，其机械性能、覆盖范围、垂直运输基本能满足施工需要。根据工程进度，配置一台井架用于装饰施工时垂直运输，具体安排见施工劳动力计划表和机械设备一览表。水电安装与主体同步进行3.技术准备 1 办理开工前一切审批手续。2 给定规划红线。3 组织施工管理人员熟悉审查图纸，编制图纸会审记录。4 编制施工图预算，为签发施工合同和编制施工组织设计做好准备。5 编制工程质量计划、施工组织设计。6 组建测量放线小组，配备专业工程师一人，负责整个工程抄测放线及沉降观测工作，并做好记录。7 施工用的测量仪器、工具、计量设备等均应送检测部门检定合格后方可使用。8 编制机械设备进场计划。9 策划确定施工平面布置。10 进行劳务材料合格供方调查评价，办理审批手续。11 编制主要材料需用计划。12 确定本工程特殊施工过程。13 拟定在施工中采用的新技术、新工艺，组织学习交底，并做好施工准备，提出各项技术数据。14 确定本工程各分项工程检验批。4.施工组织准备 1 物质准备2. 根据机械设备计划，组织施工机械设备、周转工具进场，按施工平面布置就位、安装、调试、运行。3. 根据施工图预算材料分析和施工进度计划、材料需用计划，确定供货渠道，按计划组织进场。及时进行二次检验和各种拌合物的配合比试验。4. 根据施工要求，现场配备电子秤六台，经纬仪一台，水准仪二台，50m钢尺二把，5m卷尺八把，混凝土坍落筒一个，混凝土试模六组，砂浆试模四组，检测尺一套。2 劳动组织准备1 根据工程规模，结构特点和施工工期等情况，确定项目经理部人员和劳动力数量，遵循合理分工与密切协作的原则，因事设职和因职选人。按时组织工人进场，并进行安全技术、防火、文明施工教育。2 确定各级人员岗位职责、权限。3 定期对各级人员工作业绩进行考核。3 施工现场准备 1 根据规划红线，组织工程测量人员对给定的原始基准点，基准线标高等测量控制点进行复核。进行场地平整，建立施工测量控制网，设置场区永久控制标桩，进行工程定位测量。 2 做好四通工作，确保施工前现场路通、水通、电通、通讯网络通。 3 根据平面布置搭设暂设用房，保证施工需要。5 施工用水1 现场施工用水日浇筑混凝土150m3 Q1N1=150×250=37500L 日养护混凝土300m3 Q1N1=300×300=90000L 日浇砖300m3 Q1N1=300×200=60000L 合计：Q1N1=37500+90000+60000=187500L q1=k1Q1k2/T×t×8×3600 =1.05×187500×1.5/1×2×8×3600=5.13L/s 2 施工机械用水2 台挖掘机用水按2 个台班计算：Q2N2=2×2×250=1000L 2 台推土机用水按2 个台班计算：Q2N2=2×2×250=1000L 6 台搅拌机清洗按2 个台班计算：Q2N2=2×6×600=7200L Q2N2=1000+1000+7200=9200L q2=k1Q2N2(k3/8×3600) =1.15×9200×2/8×3600 =0.95L/s 3 施工现场生活用水量按施工现场劳动力高峰期400 人计算，q3= k1N1k4/t×8×3600 q3=400×40×1.5/2×8×3600=0.35L/s 4 消防用水q4=10L/s 5 总用水量 q1+q2+q3=5.13+0.95+0.35=6.43L/s< q4=10L/s Q=q4=10L/s 5.3.6 干管直径D= 4Q /v × 1000= 4 × 10 / 14.3 × 5.2 ×1000=0.07m 采用D=75mm 塑料管。6 施工用电 1 施工用电4 台塔式起重机6 台混凝土搅拌机6 台棒式振捣器4 台平板振捣器钢筋弯曲机钢筋切断机钢筋调直机蛙式打夯机元锯合计电焊机 25.9×4=103.6kW 6.05×6=36.3kW 1.1×6=6.6kW 1.1×4=4.4kW 2.8×2=5.6kW 7×2=14kW 5.5×2=11kW 2.2×2=4.4kW 3×2=6kW p1= 191.4kW 23.4×1=23.4kVA 14.5×1=14.5kVA P2=37.9kVA 2 室内外照明：P3=229.3×10%=22.9kW 3 总用电量 P=1.05(k1P1/cos+k2P2+k3P3+k4P4) =1.05(0.7×191.4 /0.7+0.6×37.9+1×22.9) =248.9 KVA 采用SL7-250/10 型变压器7 现场临时用房1 管理层用房：办公室：15×5=75仓库：300 ×0.7=210食堂：20×1=20m2 厕所：2 m2×5=10 m2 合计305 m2 2 操作层用房
