某建筑外脚手架专项施工方案.doc

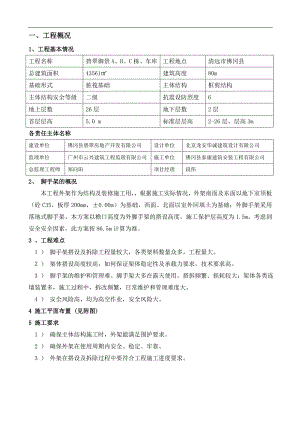

一、工程概况1、工程基本情况 工程名称碧翠御景A、B、C栋、车库工程地点清远市佛冈县总建筑面积43561建筑高度80m基础形式桩筏基础主体结构框剪结构主体结构安全等级二级抗震设防烈度6地上层数26层地下层数2层首层层高5.0 m标准层层高2-26层，层高3m各责任主体名称 建设单位 佛冈县碧翠房地产开发有限公司设计单位北京龙安华诚建筑设计有限公司监理单位广州市云兴建筑工程监理有限公司施工单位佛冈县泰康建筑安装工程有限公司总监理工程师郑向阳项目经理段伟2、 脚手架的概况 本工程外架作为结构及装修施工用，根据施工实际情况，外架南面及东面以地下室顶板（砼C35，板厚200mm，±0.00m）为基础，西面、北面以室外回填土为基础；外脚手架采用落地式脚手架。本方案以檐口高度为外脚手架的搭设高度，施工保护层高度为1.5m。考虑到安全安全因素，此方案按86.5m计算为准。3 、工程难点 1 ） 脚手架搭设及拆除工程量较大，各类架料数量众多，工程量大。 2 ） 架体搭设高度较高，如何保证架体稳定性及承载力要求，技术要求高。 3 ） 脚手架的维护和管理难。脚手架大多在露天使用。搭拆频繁、损耗较大；架体各类连墙装置多，施工过程中，拆改频繁，日常维护和管理难度大。 4 ） 安全风险高，均为高空作业，安全风险大。 4 施工平面布置 (见附图)5 施工要求 1 ） 确保主体结构施工时，外架能满足围护要求。 2 ） 确保外架在使用周期内安全、稳定、牢靠。 3 ） 外架在搭设及拆除过程中要符合工程施工进度要求。 二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011；2、建筑施工高处作业安全技术规范JGJ80-91；3、建筑施工安全检查标准JGJ59-2011；4、施工现场临时用电安全技术规范JGJ46-2005；5、钢结构设计规范GB50017-2003；6、一洲施工安全技术设施计算软件。7、该工程有关建筑、结构施工图；8、有关现行文件规范。三、施工方案本工程采用扣件式钢管脚手架，施工时应严格执行建筑施工扣件式钢管脚手架安全技术规范 (JGJ130-2011)。（一）、脚手架布置：脚手架从地面至檐口处，另加1.5m防护，高度为86.5m防护，外脚手架采用落地式脚手架，立杆落在地下室顶板上。脚手架采用48×3.0钢管，立杆纵距1.5m、横距0.8m、步距1.8m，离建筑物0.2m，采用钢丝绳卸荷的方式搭设。连墙件按每层三跨计算（楼层层高3.0m,现场按3.0m×4.5m设置）。 本工程采取4次卸荷：第一次卸荷在9层处。第二次卸荷在14层处。第三次卸荷在19层处第四次卸荷在24层处卸荷采用16mm钢丝绳，规格为6×19；吊环采用20mm，级圆钢，吊点卸荷水平距离1倍立杆间距。计算以最不利的第一次卸荷吊点距离3.0m计算。钢丝绳卸荷在楼面的边梁水平距离每隔1.5m预留20吊环采用16钢丝绳拉吊下层对应平桥位置的钢管立杆。2、施工楼梯施工楼梯脚手架采用悬挑单根钢管立柱搭设，为一字型斜道。脚手架立杆纵距0.8m、横距0.8m、步距0.9m，和里面的脚手架并排搭设。3、天面层以上外脚手架做法女儿墙、电梯机房及水池等以上位置的脚手架搭设由天面层起搭设,立杆支承在天面层楼板,脚手架立杆纵距1.5m、横距0.8m、步距1.8m，离建筑物0.3m。4、外脚手架构造要求 脚手板设置脚手架作业层满铺钢筋脚手板。在外脚手架各层平桥、平台的外立杆内侧、安全网外面设挡脚板（必须扎牢），挡脚板外侧以红白相间油漆标识，挡脚板高度不小于180mm，板厚不小于10mm。作业面的脚手板必须满铺，不得留空隙和探头板。平桥上施工总活荷不大于5KN/m2，脚手架不得同时超过两层施工作业。 外脚手架连墙杆设置脚手架连墙件采用48钢管刚性连接。（具体详大样）连墙杆在每层结构楼面设置，每层三跨，水平间距4.5m。连墙件的做法：用48钢管做连墙件，在外边梁上对应脚手架内立杆的位置处，预埋148竖向短钢管，竖钢管伸出楼面约20cm。用直角扣将连墙件与预埋竖钢管和外脚手架的内立杆扣紧连接(连墙件扣件连接应不小于两个扣件)。连墙件安装好后，任何人员不得擅自改拆。 剪刀撑(斜杆）设置斜杆应设置在脚手架外侧，每道剪刀撑跨越立柱的根数在5-7根之间设置，斜杆与地面的倾角宜在45°60°之间用旋转扣把斜杆同立柱连结，旋转扣件中心线至主节点的距离不宜大于150mm，斜杆搭接用3个扣件固定，搭接长度不应小于1m。 安全平台搭设钢筋加工场及主要通道出入口、机架笼口及必须搭设双层安全平台，采用落地立柱方法搭设或采用悬吊架空方法搭设，第1层搭设高度约5.00m，第2层在第1层上1m，第一平台面上铺设密篙竹加铺阻燃安全网，第二平面上铺设篙竹加铺阴燃安全网及木板或夹板，平台面外边沿设1.50m护栏用阴燃安全网围闭，防止物体下坠反弹向外。 安全围闭在脚手架平桥内四周用密目阻然安全网全封闭，上、中、下共设三点绑扎，顺桥架走向每50cm绑扎一点，四角要垂直，每搭设完成一层桥架，安全网必须满挂，桥架严禁堆放模板、木枋、钢筋、杂物等。 基础处理落地脚手架立杆支撑于地下室顶板上，立杆底部均需采用木夹板垫脚，并且应对立杆对应的地下室顶板位置进行一层回顶。 脚手架防雷措施脚手架搭设完成后，每幢楼单独布设防雷措施，布设高度为高出脚手架最大高度12m，用电缆线引下来，通过压片螺丝连接于结构钢筋上，形成防雷体系。结构钢筋电阻要求在4欧以下。6、防护设施：在脚手架外边缘设置安全斜挡板，其水平投影宽度2m,用48钢管搭设，斜拉杆用48钢管，面上铺设篙竹加铺安全网，第1道搭设高度约14.00m（即5层板），以上每18.00m高度搭设1道，共搭设4道。挡脚板高度不小于180mm，厚度不小于10mm,并在作业层下步架处设一道水平兜网。7、安全围闭：在脚手架平桥内侧四周用密目安全网全封闭，上、中、下共设三点绑扎，顺桥架走向每50绑扎一点，四角要垂直，每搭设完成一层桥架，安全网必须满挂，桥架严禁堆放模板、木枋、钢筋、杂物等。8、电梯井脚手架每层铺12钢筋网200（与楼板钢筋相同）。在钢筋网上满铺18厚胶合板作为脚手板。（二）、施工准备：1、劳动力配备工种人数任务架子工20负责架子搭设及拆除测量放线工2负责脚手架垂直度控制2、材料配备名称无缝钢管12000根厚3.0mm、长6m脚手板按现场进度入场安全网320001.8×6m直角扣件16000个卡具600个2.1号绳卡钢丝绳900根6×19、163、机具配备架子扳手12把架子工搭设和拆除架子用力矩扳手4把检查架子扣件拧紧度是否达到要求倒链2把调整架子水平弯曲度4、施工材料：（l）、钢管脚手架，选用外径48mm，壁厚3.0mm，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。（2）、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。（3）、搭设架予前钢管等应进行保养，除锈并统一涂色，颜色力求环境美观。（4）、脚手板、脚手片采用符合有关要求。（5）、安全网采用密目式安全网，使用前必须做耐贯穿试验不穿透，单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。（6）、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GBT 700)中Q235A钢的要求。（7）、卸荷钢丝绳采用16(钢芯)、，预埋吊环采用18圆钢。（8）、钢丝绳选用按照GB/T201l8进行，绳卡与钢丝绳配套，铡丝绳收头处采用三个以上的绳卡收紧，钢丝绳采用相匹配的型索具螺栓扣收紧，弯折处采用环保护。（三）、脚手架的施工：1）安全管理机构网络为了外排脚手架施工能安全、高效的进行，决定成立外排脚手架专项管理小组，其中曾武标同志为第一责任人，段伟同志为直接责任人，组长：段伟联系电话：4281011。组员： 李志杰、陈炽龙(施工、安全员)、 刘述海 （监测）。2）施工准备脚手架搭设前，应做好以下准备工作：(1)项目部施工员应熟悉图纸，了解建筑物立面构造情况，按专项施工方案的要求，向架子作业班人员和使用人员进行安全技术交底。(2)施工前必须对进场的钢管、扣件、脚手板、密目安全网、型钢材料进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种规格分类，堆放整齐，堆放场地不得有积水。(3)清除地面杂物，平整场地，排水畅通。(4)杆件落地处应按要求放置垫块。3）项目管理架构公司管理部门项目经理 ：段伟施工主管：刘述海技术负责人：段伟施工员机电工质量员安全员资料员 计划员材料员施工队伍4）搭设作业程序 、脚手架搭设顺序：垫板布置垫板布置应根据图纸要求拉好轴线铺放，设置横向扫地杆自角部起依次向两边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并与立杆固定，固定底杆端前，应吊线确保立杆垂直，每边立起4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向水平杆，小横杆靠近立杆并与纵向平杆扣接固定，杆接立杆固定和平杆水平使其符合要求后，按4060Nm力矩拧紧扣件螺栓，形成构架的起始段按上述要求依次向前延伸搭设，直至第一步架交圈完成。 交圈后，再全面检查一遍。 构架质量和地基情况，严格确保设计要求和构架质量设置连墙件按第一步搭设要求和作业程序搭设第二步，第三步随搭设进程技术装设连墙件、剪刀撑装设作业层间横杆、铺设脚手板和装设作业层栏杆，挡脚板或围护、封闭施工。外立杆搭设至檐口上1.5m,作施工保护围栏。因工程有部分窗台伸处墙身700mm，而内立杆离墙只有200mm，搭设横杆时须在断开位置加设横杆加固。 、脚手架的基础采用落地式脚手架，立杆落在地下室顶板上。、立柱钢管立柱须符合以下要求：（1）主柱应选用无弯曲变形的钢管。（2）钢管立柱脚均应套上钢底座,再垫厚度不小于50mm、面积不小于0.10m2的木板。并应设置纵、横扫地杆。（3）柱的接长：钢管柱采用顶口驳接，先在已装的立柱顶插入驳芯通，再将后装的立柱套上，然后在两管接口处装上对接扣，上紧螺栓。且两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。、大、小横杆(对龙、牵、底托)（1）大横杆的垂直间距按桥层高。选用无弯曲变形的钢管，用直角扣与主柱纵向连接。在脚手架外侧平桥之间用钢管设置护栏(横牵)。（2
