某广场工程卸料平台施工方案.doc

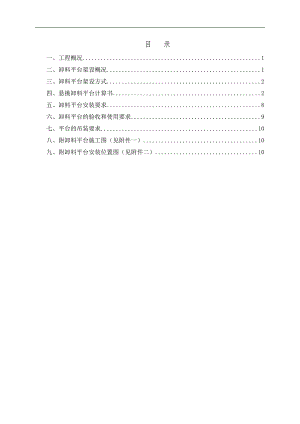

目 录一、工程概况1二、卸料平台架设概况1三、卸料平台架设方式2四、悬挑卸料平台计算书2五、卸料平台安装要求8六、卸料平台的验收和使用要求9七、平台的吊装要求10八、附卸料平台施工图（见附件一）10九、附卸料平台安装位置图（见附件二）10一、工程概况 1、工程名称：金龙星岛国际广场工程 2、建设单位： 3、设计单位： 4、监理单位： 5、勘察单位： 6、施工单位： 金龙·星岛国际广场位于北京西路，本工程为一群体工程，分别由1#楼8#楼、26#楼高层及9#楼25#楼多层组成，总建筑面积为：33万平米。目前先行施工的是1#-6#楼其他各栋根据业主平场情况陆续开工，其中2#楼-2+25层，3#楼-2+31层。该工程结构为剪力墙结构，建筑结构安全等级为二级，抗震等级为二级，抗震设防烈度为六度，合理使用年限50年。二、卸料平台架设概况1、平面布置：根据现场实际情况，塔楼标准层的卸料平台采用悬挑式卸料平台，根据现场工期需要，在每栋塔楼的每一层设置2个卸料平台。卸料平台加工成成品随主体施工进度周转使用。选用平面尺寸为4.5×2.5m的卸料平台，挂牌限位重量定为1T，侧梁采用16号工字钢，横梁采用16号工字钢，侧横梁整体焊接而成，周围采用钢管护栏和多层板封闭,在横梁上设48钢管间距400,钢管与横梁采用整体，焊接钢管上铺设50厚木板。两侧分别设置二根直径为18.5mm（B5为20mm）的钢丝绳吊索和一根安全保险绳。钢丝绳一端与卸料平台上的拉环连接，另一端用20卡环固定在结构梁上。2、卸料平台的组成及构造做法1）卸料平台的组成：工字钢、锚环、钢丝绳、栏杆、50厚木板、48钢管、多层板等所有用于制作卸料平台的材料必须合格。主梁、次梁工字钢，钢材强度等级不低于Q235，其质量应符合现行国家标准碳素钢结构（GB/T 700）和低合金高强度结构钢GB/T 1591的规定。2）构造作法：钢架：用16号工字钢作主梁,16号工字钢作次梁焊接为整体，挑杆外侧各焊3个吊环作为斜拉钢丝绳及吊运钢架用，焊接用焊条：E43，焊缝厚6mm，钢架可在地面上预先制作好，用塔吊吊运到位安装。锚环：用20圆钢制作随主体施工预埋于楼在梁板砼内，锚环在梁的长度要满足锚固长度要求 。钢丝绳：采用18.5mm(6X19+1)钢丝绳。防护栏杆：用48钢管必须与平台焊接成一个整体，不得采用扣件搭设，立杆间距不得大于1.2m；防护栏杆高度1.2m，设三道水平杆。三、卸料平台架设方式本工程卸料平台采用工字钢悬挑搭设，悬挑主梁采用2条16号工字钢，次梁采用3条16号工字钢，间距1.5米；平台防护栏杆用钢管焊接，高1.2米。平台悬挑长度4.5米，宽2.5米，主梁锚入楼面0.5米。整个平台与防护栏杆焊接成整体，使用时采用塔吊吊装。四、悬挑卸料平台计算书 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2003)。 悬挂式卸料平台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 计算参数: 平台水平钢梁(主梁)的悬挑长度4.50m，插入结构锚固长度0.50m，悬挑水平钢梁间距(平台宽度)2.50m。 水平钢梁(主梁)插入结构端点部分按照铰接点计算。 次梁采用16号工字钢，主梁采用16号工字钢。 次梁间距1.50m，外伸悬臂长度0.00m。 容许承载力均布荷载2.00kN/m2，最大堆放材料荷载15.00kN。 脚手板采用木板，脚手板自重荷载取0.35kN/m2。 栏杆采用五层胶合板，栏杆自重荷载取0.30kN/m。 选择6×19+1钢丝绳，钢丝绳公称抗拉强度1550MPa， 外侧钢丝绳距离主体结构4.30m，两道钢丝绳距离0.40m，外侧钢丝绳吊点距离平台3.00m。 一、次梁的计算 次梁选择16号工字钢，间距1.50m，其截面特性为 面积A=26.10cm2,惯性距Ix=1130.00cm4,转动惯量Wx=141.00cm3,回转半径ix=6.58cm 截面尺寸 b=88.0mm,h=160.0mm,t=9.9mm 1.荷载计算 (1)面板自重标准值：标准值为0.35kN/m2； Q1 = 0.35×1.50=0.53kN/m (2)最大容许均布荷载为2.00kN/m2； Q2 = 2.00×1.50=3.00kN/m (3)型钢自重荷载 Q3=0.20kN/m 经计算得到，均布荷载计算值 q = 1.2×(Q1+Q3)+1.4×Q2 = 1.2×(0.53+0.20)+1.4×3.00 = 5.07kN/m 经计算得到，集中荷载计算值 P = 1.4×15.00=21.00kN 2.内力计算 内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下 最大弯矩M的计算公式为 经计算得到，最大弯矩计算值 M = 5.07×2.502/8+21.00×2.50/4=17.09kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =17.09×106/(1.05×141000.00)=115.41N/mm2； 次梁的抗弯强度计算 < f,满足要求! 4.整体稳定性计算主次梁焊接成整体此部分可以不计算 其中 b 均匀弯曲的受弯构件整体稳定系数，查表钢结构设计规范(GB50017-2003)附录B得到： b=1.65 由于b大于0.6，按照钢结构设计规范(GB50017-2003)附录B其值用b'查表得到其值为0.884 经过计算得到强度 =17.09×106/(0.884×141000.00)=137.03N/mm2； 次梁的稳定性计算 < f,满足要求! 二、主梁的计算 卸料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。 主梁选择16号工字钢，其截面特性为 面积A=26.10cm2,惯性距Ix=1130.00cm4,转动惯量Wx=141.00cm3,回转半径ix=6.58cm 截面尺寸 b=88.0mm,h=160.0mm,t=9.9mm 1.荷载计算 (1)栏杆自重标准值：标准值为0.30kN/m Q1 = 0.30kN/m (2)型钢自重荷载 Q2=0.20kN/m 经计算得到，静荷载计算值 q = 1.2×(Q1+Q2) = 1.2×(0.30+0.20) = 0.60kN/m 经计算得到，各次梁集中荷载取次梁支座力，分别为 P1=(1.2×0.35+1.4×2.00)×0.75×2.50/2+1.2×0.20×2.50/2)=3.32kN P2=(1.2×0.35+1.4×2.00)×1.50×2.50/2+1.2×0.20×2.50/2)=6.34kN P3=(1.2×0.35+1.4×2.00)×1.50×2.50/2+1.2×0.20×2.50/2)+21.00/2=16.84kN P4=(1.2×0.35+1.4×2.00)×0.75×2.50/2+1.2×0.20×2.50/2)=3.32kN 2.内力计算 卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。 悬挑卸料平台示意图 悬挑卸料平台主梁计算简图 经过连续梁的计算得到 外侧钢丝绳拉结位置支撑力为11.36kN 最大弯矩 Mmax=16.46kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =16.46×106/1.05/141000.0+16.28×1000/2610.0=117.43N/mm2 主梁的抗弯强度计算强度小于f，满足要求! 4.整体稳定性计算主次梁焊接成整体此部分可以不计算 其中 b 均匀弯曲的受弯构件整体稳定系数，查表钢结构设计规范(GB50017-2003)附录B得到： b=0.90 由于b大于0.6，按照钢结构设计规范(GB50017-2003)附录B其值用b'查表得到其值为0.742 经过计算得到强度 =16.46×106/(0.742×141000.00)=157.36N/mm2； 主梁的稳定性计算 < f,满足要求! 三、钢丝拉绳的内力计算: 水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUicosi为钢绳的拉力对水平杆产生的轴压力。 各支点的支撑力 RCi=RUisini 按照以上公式计算得到由左至右各钢绳拉力分别为 RU1=19.85kN 四、钢丝拉绳的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为 RU=19.850kN 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg 钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8； K 钢丝绳使用安全系数。 选择拉钢丝绳的破断拉力要大于
