某市民中心空调工程施工组织设计.doc

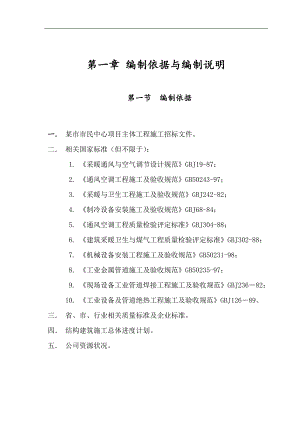

第一章 编制依据与编制说明第一节 编制依据一 某市市民中心项目主体工程施工招标文件。二 相关国家标准（但不限于）： 1. 采暖通风与空气调节设计规范GBJ19-87； 2. 通风空调工程施工及验收规范GB50243-97； 3. 采暖与卫生工程施工及验收规范GBJ242-82； 4. 制冷设备安装施工及验收规范GBJ68-84； 5. 通风空调工程质量检验评定标准GBJ304-88； 6. 建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88； 7. 机械设备安装工程施工及验收规范GB50231-98； 8. 工业金属管道施工及验收规范GB50235-97； 9. 现场设备工业管道焊接工程施工及验收规范GBJ23682； 10. 工业设备及管道绝热工程施工及验收规范GBJ12689。三 省、市、行业相关质量标准及企业标准。四 结构建筑施工总体进度计划。五 公司资源状况。 第二节 编制说明本施工组织设计的编制是在仔细研究招标文件相关条款要求的基础上，为确保本工程通风空调分部满足工程合同总体要求，结合工程及本公司的特点编制而成，并作为指导通风空调分部施工的纲领性文件。通过认真查阅设计图纸，在充分了解本通风空调工程设计原理的基础上，根据设计特点及重点编制本工程的施工方案。我们结合过去大量工程施工经验并充分发挥本公司的资源优势，加强领导，精心组织，合理安排，配备最完整先进的施工机具和检测仪表，制定先进的施工方法、科学的技术措施、文明施工措施、环保及夜间施工措施、安全保证措施、工期保证措施、质量保证措施、成品保护措施、服务措施等，从而确保该通风空调安装工程满足设计及合同要求。本施工组织设计作为纲领性指导文件，对一些具体内容只作一般性叙述。如我们中标该工程，将在施工组织设计的基础上，更进一步深化，使之能更好地指导具体施工。 第三节 施工目标一 质量目标：通风空调分部优良。二 工期目标：本项目总工期为900个日历天，通风空调安装工程工期确定为640个日历天，由第170天插入施工，第810天完成安装及调试工作。三 安全生产目标：杜绝死亡，消灭重伤，轻伤月负伤频率低于1。第二章 工程概况第一节 总 述某市市民中心工程是由某市政府投资兴建的集多种功能于一体的大型公用建筑，位于福田中心区深南大道以北、金田路与益田路之间。整个工程由中段、东翼及西翼组成，总建筑面积约21万m2。中段又由地下二层、裙房四层及圆塔楼十二层、方塔楼十五层组成，其主要功能：地下室为车库、餐厅及设备用房；地上为大会堂、多功能厅、展厅及档案馆；东翼由地下一层及地上五层组成，主要功能：地下为文物库及设备用房，地上为博物馆、展厅及会议室；西翼由地下一层及地上五层组成，主要功能：地下为车库、设备用房，地上为办公室。本工程使用功能的多元化、高标准化，为空调设计提出了多元化的要求。本工程通风空调使用面积占总建筑面积的80，达16.8万m2，总装机冷量为8450USRT。第二节 空调水系统本工程设一个中央空调系统，冷冻机房设在中段地下二层，选用六台1300USRT及一台650USRT离心式冷冻机组做为整个系统的冷源。冷冻水系统由三个回路组成，整个系统的运行通过与冷冻机组配套的9台一级冷冻水泵、12台二级冷冻水泵将冷冻水送至各末端风机盘管及各式空调风柜；9台冷却水泵与设在中段方塔楼68.5米架空层上的7台冷却塔构成完整的冷却水系统；高级办公室的采暖、恒温恒湿系统的加热、加湿由集中锅炉房提供。制冷系统冷冻机组、一级冷冻水泵、冷却水泵、冷却水塔及各回路二级冷冻水泵均采用并联连接，从而使各回路既可独立又可互为备用；冷冻水系统配水总管与集合总管之间设有连通管，以便于一级泵与二级泵回路总水量间的平衡；东西两翼地上部分风机盘管供回水主干管均采用同程设计，有效提高了系统的使用功能。 第三节 空调风系统本工程空调风设计采用了组合式单冷型风柜系统、组合式冷热型风柜系统、 组合式恒温恒湿型风柜系统、整体式冷冻水型恒温恒湿专用风柜系统、风机盘管加新风系统、普通整体式风柜系统等多种不同的系统，满足不同场所的空调使用要求。其中在中段共设置45个组合式单冷型风柜系统、2个整体式冷冻水型恒温恒湿专用风柜系统，共有47台各式风柜；在西翼共设置6个组合式冷热型风柜系统、4个整体式冷冻水型恒温恒湿专用风柜系统、71个风机盘管加新风系统，共有各式风柜81台、风机盘管1240台；在东翼共设置8个组合式单冷型风柜系统、3个普通整体式风柜系统、22个组合式冷热型风柜系统、3个组合式恒温恒湿型风柜系统、14个风机盘管加新风系统，共有各式风柜50台、风机盘管362台。此外，还在中段地下室设置了23个立式风柜系统。大型组合式风柜集中设置于地下室及屋顶架空设备层（中段方塔五层亦为设备层），通过立管将处理过的新风送至各使用部位；空调新风均通过立管采自屋顶，组合式风柜系统均采用管道送风与管道回风相结合的方式，从而使空调风系统实现封闭式运行，既提高了能源的使用效率又保持了空调风系统的洁净。第四节 主要工程量序号设 备 或 主 要 材 料 名 称 型 号 及 规 格单位 数 量 备 注1卫生间天花型排气扇台1642镀锌铁皮风管厚1.2mmm244186厚1.0mmm28552.2 厚0.8mmm231483.8 厚0.6mmm231286.4 厚0.5mmm28780.6序号设 备 或 主 要 材 料 名 称 型 号 及 规 格单位 数 量备 注镀锌铁皮风管数量合计m21242893防火帆布软接头m2384.74弯头导流叶片m215005风管检查孔T604100Kg3006温度测定孔T605个2257设备支吊架100Kg199.78风管支吊架100Kg1083.99螺旋焊管D914*810m188.5D813*710m151D530*610m235.810无缝钢管D480*1010m45.8D426*910m39.08D377*910m166.5D325*810m221.9D273*710m289.9D219*610m186.2D159*4.510m179.5D133*410m268.6D108*410m231.6序号设 备 或 主 要 材 料 名 称 型 号 及 规 格单位数 量备 注11镀锌钢管DN8010m208.7DN6510m137.6DN5010m133.8DN4010m142.9DN3210m755.9DN2510m530.4DN2010m910.212焊接钢管DN10010m0.6水管延长米合计m50244.813不锈钢软接头 DN200以上1.6MPa个7214不锈钢软接头 DN201.6MPa个303815橡胶软接头 1.6MPa个616蝶阀 1.6MPa个21017水过滤器 Y型 1.6MPa个4518消声止回阀 1.6 Mpa个2219铜截止阀 1.6MPa个310220闸阀 1.6MPa个35121自动排气阀 DN20 1.6MPa个422浮球阀 1.6MPa个2序号设 备 或 主 要 材 料 名 称 型 号 及 规 格单位数 量 备 注23铜对丝DN20个24824铜锁母DN20个24825冲压弯头 90度个101126开口三通DN400以上个11327冲压大小头个9528法兰盲板1.6MPa副3229法兰1.6MPa副31830水管木垫式支架T56.35831水管普通支架T14.332橡胶减震垫420*420块72833阻尼减震器ZT44-16只21634压力表1.0Mpa块24235就地压力表1.6Mpa块636压力表旋塞DN15 1.6Mpa个24237压力表弯管DN15支24238温度计50 0C支18639就地温度计100 0C支640钢性套管DN80个441膨胀水箱2200*1500*1500100Kg2.56序号设 备 或 主 要 材 料 名 称 型 号 及 规 格单位数 量备 注42集.分水器100Kg7.543单层百叶风口 AL-RAL个10944单层百叶风口（带人字闸） AL-150-H/OBD-2个29045铝质双层百叶风口AL-250-V个8446自垂式百叶风口T116-2个5647防水百叶AL-WPL个1648门铰式百叶风口AL-RHL-1/PE个16549门铰式百叶风口AL-RHL-1个43250回风百叶门 AL-RAL个451铝质双层百叶风口AL-250-V个15552条缝型风口AL-LBD-1个6953铝蛋格式风口AL-ECG个116954方型散流器（带人字闸）AL-SC4/DBD-2个705355防火阀（70 0C）FD-1R个2056防火阀（70 0C）D150个16057电动调节阀（70 0
