某工程外脚手架专项施工方案.doc

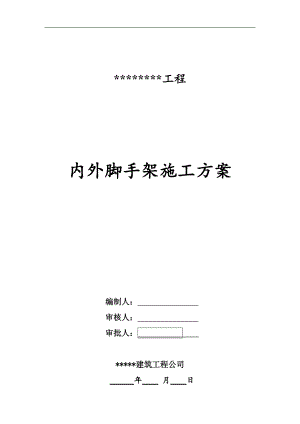

*工程内外脚手架施工方案编制人： 审核人： 审批人： *建筑工程公司 年 月 日目 录1、编制依据12、工程概况.13、施工方法13.1脚手架材料选择和质量规定13.1.2扣件23.1.3脚手板33.2方案选型33.3单排脚手架的搭设43.3.1 搭设方法43.3.2与结构拉结43.3.3剪刀撑及横撑的设置43.4双排落地式外脚手架的搭设53.4.1搭设程序53.4.2立杆底部脚手板53.4.3搭设要求54、脚手架搭设注意事项115、脚手架搭设质量的检查验收规定136、脚手架的使用规定147、脚手架的拆除规定158、脚手架计算178.1 立杆计算178.2 立杆底座和地基承载力计算181、编制依据1.1 建筑工程扣件式钢管脚手架安全技术规范 JGJ130-20011.2 建筑安全检查标准 JGJ59-991.3 建筑施工手册 缩印本 第四版2、工程概况 1建设地点本工程施工地点位于*。2工程规模 1#仓库面积：1200平方米、2#仓库面积1200平方米，仓库为地上1层。3本工程主要建筑技术指标：建筑类别为丙类，耐火等级为二级，设计使用年限为50年，屋面防水等级为二级，按小于六度抗震烈度设防。结构安全等级为二级，结构构件的裂缝控制等级为三级，构件耐火极限为3h，主体结构为一层框架二层以上砖混结构。4工期及计划开工日期：工期为240d，计划开工日期为2013年 2月 26日。3、施工方法3.1脚手架材料选择和质量规定结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：3.1.1钢管1、脚手架钢管应使用Q235钢管或低碳合金钢，且应符合国家现行标准碳素结构钢（GB700-89）中的规定。2、钢管的截面尺寸应为外径48mm，壁厚3.5mm。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为46m（这样的长度一般重25kg以内，适合人工操作）。用于小横杆的钢管长度为1.5m，以适应脚手架宽的需要。3、钢管质量的检验要求（1） 钢管的外观质量检验应按下表进行钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚<0.50mm，<0.35mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.50mm8其它项目同新管项次3、4、5同新管3、4、5（2）钢管应无裂纹，两端面应平整，严禁打孔。5、钢管进场后，统一按规范要求进行涂漆处理。立杆、横杆全部涂黄色油漆、剪刀撑涂黄黑相色，每段长度40mm。 3.1.2扣件1、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。2、技术要求（1）扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。（2）铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。（3）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。（4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。（5）当扣件紧夹钢管时，开口处的最小距离应不小于5mm。（6）扣件表面应进行防锈处理。3、扣件质量的检验要求（1） 扣件质量应按下表进行检验扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求（2）（6）的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、33.1.3脚手板本工程拟采用竹脚手板，竹脚手板宜采用由毛竹或楠竹制作的竹笆板。3.2方案选型本工程为周边逆作、中心岛顺作的施工方法。在中心岛每片区施工时，为本片区施工操作方便、安全防护需要及不影响相邻片区的施工，因此兼顾各阶段的通用性和便于施工的原则，在后浇带部位搭设单排脚手架。搭设方法详附图1。 扣件式落地式脚手架：采用全封闭钢管脚手架，密网全封闭，立杆采用48×3.5 钢管，外侧采用安全网全封闭；步距1.8m，立杆纵距1.5m，排距1.05m，按构造要求设置连墙件，剪刀撑等加固措施，脚手板采用竹笆板，安全网采用防尘、隔噪密目安全网，降低施工噪音及粉尘对周围环境的影响。3.3单排脚手架的搭设3.3.1 搭设方法 在±0.000层后浇带型钢支撑处立单排脚手架立杆，立杆与型钢点焊，点数不少于6点，摆放扫地杆与立杆扣紧，立杆间距根据型钢支撑间距4050，确定为2000，即两型钢间摆放一根立杆与扫地杆扣紧。在结构楼板距后浇带边200处树一排立杆至上层楼板底，通过水平短管与后浇带处立杆拉接，并作为满堂架一部分与其余立杆拉接；水平短管步距同满堂架步距。单排脚手架外挂密目安全网。 由于单排脚手架荷载全部由后浇带型钢承担，为防止型钢超负荷，上部每两层设一悬挑，与外立杆扣紧。详节点详图附图1。3.3.2与结构拉结 3.3.2.1裙房楼层在4.55.5m，层高较高，外架需做加强措施，通过柱箍与框架柱拉结。 3.3.2.1在结构边缘200处预埋一根500长短钢管，钢管预埋在梁内200。通过扫地杆拉结外架。3.3.3剪刀撑及横撑的设置1、脚手架外侧立面沿着整个长度和高度连续设置剪刀撑，每道剪刀撑跨越立杆根数为57根之间，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角在45°60°之间，最下面的斜杆与立杆的连接点离地面不应大于500mm，斜杆接长采用对接扣件，除斜杆两端扣紧外，中间增加24个扣结点。剪刀撑钢管涂上红白油漆，间距500mm。 2、剪刀撑斜杆的接头除顶层可以采用搭接外，其余各接头均必须采用对接接头。3、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。4、因工程的特殊性，单排脚手脚属于一字型、开口型脚手架，在脚手架两端必须与结构有可靠拉结，在端头加横撑，中间每6跨设一道横撑。以增加脚手架的刚度。3.4双排落地式外脚手架的搭设3.4.1搭设程序 摆放脚手板 摆放扫地杆逐根树立杆、随即与扫地杆扣紧装扫地小横杆并与立杆或扫地杆扣紧安第一步小横杆（与各立杆扣紧）安装第一步大横杆第二步小横杆第二步大横杆第三、四小横杆和大横杆连墙杆接立杆加设剪刀撑铺设脚手板张挂安全网。3.4.2立杆底部脚手板 外脚手架座于地下室顶板上，立杆底部垫板可采用10#槽钢或采用长度不少于2跨、 截面为50mm×200mm的木垫板。垫板应准确地放在定位线上。3.4.3搭设要求立柱1、除百货外其余单体脚手架立杆采用单管，总高度根据各单体总高度确定，立杆纵向间距1.5m，横向间距1.05m，内立杆距外墙皮净距离0.4m，步高1.8m。2、百货单体建筑高度为35.2m，按上海市有关规定，脚手架搭设高度超过24m，立杆须采用双立杆，双立杆从底部搭设范围为从底部至（36.7m-24m）12m，12m以上采用单立杆。3、除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭设应符合以下要求：（1）对接接头扣件开口应朝下或朝内防入雨雪。（2）立柱上的对接扣件应交错布置，相邻两个立柱接头不应设在同步同跨内，同步内隔一根立杆的两个相隔立柱接头在高度方向错开的距离不应小于600mm，各接头中心距主节点的距离不应大于步距的1/3即600mm。立柱接头如下图所示。（3）下部两根立杆都必须用直角扣件与大横杆扣紧，以保证两根立杆共同工作，单杆和双杆连接采用上部单立杆与下部两根立杆之中的一根对接。3、立柱顶端应高出建筑物檐口上皮高度1.5m。4、每根立柱均应设置50mm厚的木脚手板或槽钢作为垫板。5、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立杆基础高差较大时，扫地杆须按下图构造设置。6、本工程外挑雨棚预埋埋件，脚手架拆除后再施工。纵向水平杆1、纵向水平杆设于横向水平杆之下，在立柱的内侧，并采用直角扣件与立柱扣紧。2、纵向水平杆一般采用对接扣件连接，也可采用搭接。对接、搭接应符合以下要求：（1）对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。（2）搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。3、本工程施工过程中的一字型脚手架及开口型脚手架，随着施工进度，一字型脚手架及开口型脚手架将逐渐连接封闭。两搭接端头应做相应处理：将端头处纵向水平杆从上往下拆除一根，用不同长度的钢管替换，以错开两脚手架搭接接头，搭接及错开长度按上述规范要求执行。4、纵向水平杆的长度一般不宜小于3跨，并不大于6m。横向水平杆1、每一主节点处必须设置一根横向水平杆，小横杆长度1.5，采用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不应大于150mm。2、操作层上非主节点处的横向水平杆根据支撑脚手板的需要按750mm间距设置。3、横向水平杆伸出大横杆外的长度不宜小于150mm。脚手板1、本工程使用竹笆脚手板。 2、竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应直径1.2mm的镀锌钢丝固定在纵向水平杆上。3、作业层端部脚手板探头长度应取150mm，其板长两端均应与支撑杆可靠地固定。 剪刀撑1、脚手架外侧立面沿着整个长度和高度连续设置双剪刀撑，每道剪刀撑跨越立杆根数为57根之间，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角在45°60°之间，最下面的斜杆与立杆的连接点离地面不应大于500mm，斜杆接长采用对接扣件，除斜杆两端扣紧外，中应间增加24个扣结点。剪刀撑钢管涂上红白油漆，间距500mm（详见脚手架立面图）2、剪刀撑斜杆的接头除顶层可以采用搭接外，其余各接头均必须采用对接接头。3、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。4、剪刀撑的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100mm。5、由于本工程分片区施工的特殊性，脚手架多数属于一字型、开口型脚手架。一字型、开口型脚手架两端不与主体结构相连，就相当于自由边界而成为薄弱环节。其两端与主体结构必须加强连接，且需加上横向斜撑（之字型），中间
