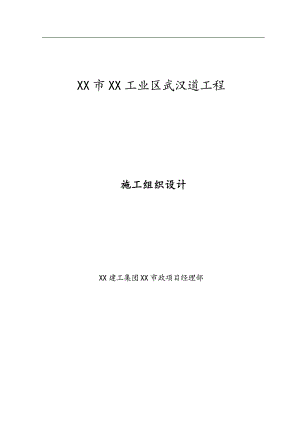

某工业区道路工程施工组织设计（桥梁、路基、排水等工程） .doc

XX市XX工业区武汉道工程施工组织设计XX建工集团XX市政项目经理部第一章 编制依据及编制原则1.编制依据及编制原则1.1编制依据1.1.1本项目施工图纸和各类设计资料；1.1.2国家现行的有关公路和市政工程施工规范、规程、质量评定标准；1.1.3国家有关的法律、法规；1.1.4现场实地考察情况；1.1.5本单位拟投入本项目的人员和设备能力；1.1.6本单位在同类项目上的施工经验；1.2编制原则1.2.1遵守国家的政策、法律和法规。1.2.2严格遵守招标文件及合同条款要求。1.2.3根据现场勘察调查资料、施工图纸，遵循各项工程施工工艺和技术的客观规律，制定施工方案，均衡连续组织生产。1.2.4先重点、后一般，全面规划、统筹安排。1.2.5施工中全面贯彻执行ISO9001质量管理体系、GB/T24001环境管理体系、GB/T28001职业健康安全管理体系。1.2.6积极推广使用新技术、新工艺、新材料、新设备。1.2.7坚持安全文明施工，强化现场管理，确保安全生产。1.2.8坚持环保工作“三同时”原则，保护施工现场周围生态环境，做好水土保持工作，创建“绿色样板工程”。第二章 工程概况2.工程概况2.1工程简介XX地处XX南部的渤海湾西岸，位于天津港和京唐港之间，具备大型深水港口建设和临港产业发展的优越条件。本工程为XX工业区南区武汉道（原纬一路）新建工程，武汉道西起经六路东至1号路，是南区中一条重要的东西主干道。机动车道为双向6车道，设计速度50km/h,红线宽度为45m，总长度约2885.3m。主要工程内容：桥梁、路基、路面、排水（雨水、污水、中水）、电力、照明及绿化工程。2.2主要技术标准道路等级：城市主干路计算行车速度：50km/h红线宽度：45m单车道宽度：3.75、3.5道路最大纵坡：2.48%道路最小纵坡：0.3%路面设计轴载：BZZ-1002.3现场条件现场道路：施工区域位于XX工业区，拟建道路位于吹沙造地范围。现况道路有1号路、2号路、唐曹高速连接线与设计武汉道相交。施工机械及材料进场需修筑临时便道，连接既有道路辅助交通。施工用水：拟建道路位于吹沙造地范围，场地内地下水和地表水对混凝土结构具有强腐蚀性，不能作为结构施工用水。2号路有市政水管，联系相关单位接口，做为施工用水和生活用水。施工用电：施工现场有高压线通过，联系当地供电部门，自建变压器站接入工地。为保证工程质量和施工的连续进行，在桥梁作业区配备部分自发电设备。 其他服务：施工区域有程控电话，可直接与各地通讯联系。2.4工程特点2.4.1该工程以路基填筑工程为主导工序，路基地基处理为路基施工的重点和难点。2.4.2本工程桥梁数量较多，钻孔灌注桩、梁板预制工程量较大，对整个工程进度、质量影响较大，必须引起足够的重视。2.4.3本工程各种雨水管、污水管、中水管、电力管等管线，种类繁多且多为隐蔽工程，施工期间必须严格按施工操作规程施工，各种管线施工必须统一指挥、服从协调、确保工程质量。2.4.4本工程各种地下管线较多且复杂交错，施工前必须摸清各种管线的敷设及走向，确保万无一失。2.4.5本工程施工工序多，路基填筑工程、桥梁工程、路面工程、管线工程等施工交叉较多，必须合理化安排工期，立体交叉、平面展开，精心组织施工。2.4.6本工程工期紧，工程量大，根据合同要求，硬性工期、后门关死，确保在360日历天内竣工，必须精心组织，合理安排，确保工程质量和总工程工期目标的实现。2.5主要工程数量详见下页主要工程数量表。主要工程数量表序号工 程 项 目单位数量1挖方m3492062填方m32121653抛石挤淤m3650024路基强夯m21426395排水沟m382056水泥稳定碎石m3544467沥青砼m3145578经二河跨河中桥m51.089电厂排水明渠大桥m125.04710K2+739.45中桥m51.411K2+816.60中桥m45.0612排水管道铺设m8974.313电力玻璃钢管km37.6414一般路灯套16315植草绿化m29061.5第三章 总体施工方案3.施工组织方案3.1概述针对本工程特点，为确保工程质量、工期，总体施工安排根据总工期的要求采取先倒排再顺理的方法，在技术可行的前提下，各分项工程尽早安排施工。抓紧路基土方、桥梁及管线的施工。从一开始就要充分利用每一个有效工作日，保证后续工程有足够的施工时间，防止前松后紧。项目部充分利用每一个有效工作日，认真组织好材料供应，加强设备保养维修，掀起大干高潮，保证本工程的顺利完工。3.2项目管理目标3.2.1安全目标达到施工安全生产合同要求，杜绝重伤、死亡事故，无重大以上交通死亡事故，无重大以上机械和压力容器爆炸事故，轻伤事故率低于1.5。3.2.2质量目标达到国家颁发的工程施工质量验收规范合格标准。3.2.3工期目标本项目合同工期360日历天，我单位工期安排2010年 月 日开工，2011年 月 日竣工。3.3项目经理部人员情况按照业主的要求，为确保本标段工程达到合格标准，争创精品，树立良好的社会形象，项目部将严格履行合同，组织强有力的项目管理班子，并抽调多年从事道路及市政工程建设，具有丰富市政工程施工经验的技术人员、质检人员组成矩阵式项目施工管理体系，按项目法施工，全面履行合同，以确保本工程优质、安全、按期完成。本合同段成立“XX建工集团有限公司XX市政工程项目经理部”，实行项目经理负责制。项目经理受公司法人代表的委托，履行合同，并对该项目的安全、质量、工期、效益全面负责；公司负责提供项目所需的各类资源，为现场作好服务，并对项目施工进行监督。项目部领导层设项目经理、总工程师、安全总监、副经理各1人，项目经理受公司法人代表的委托对项目的施工生产负全部责任。项目部下设“五部一室”即：工程技术部、计划合同部、设备物资部、安质环保部、财务部、综合办公室。操作层设置：路基施工队、桥梁施工队、路面施工队、水电施工队、绿化施工队等五个施工队伍。各施工队根据需要设置若干个工班，以满足工程施工的需要。详见下页XX建工集团有限公司XX市政工程项目经理部组织机构框图。项目施工队在项目部的领导指挥下直接开展日常的施工。各施工队根据工程量的性质和大小设置工班。各施工队均按工作需要设置现场施工员、安全员、材料员、试验员，以确保项目施工生产的正常顺利进行。3.4施工人员的进场计划本项目将调遣曾在河北、北京、天津等地区，公路、市政项目施工中取得良好业绩的管理、技术、施工人员。各施工队技术力量的配置按施工进度要求统一安排。本工程施工高峰拟投入各类人员300余人，随着工程进展情况及时调整。3.5工程材料供应3.5.1材料的质量控制措施各种原材料在进场前，先由项目部试验人员取样试验，合格后向监理工程师和业主提交一份包括材料种类、名称、规格、供应厂商、供货时间、数量和价格等的书面报告，并附样品，报监理工程师和业主审批，批准后再予进货。钢材、水泥在报生产厂家的资质证书和产品合格证经业主和监理工程师批准后进场。各项原材料的进场均须事先通过业主代表、监理、及项目部试验工程师的认定，试验检测合格后并经监理工程师的认可方可进入施工现场。试验室在各种材料进场的过程中随时抽查，坚决杜绝不合格材料进场。3.5.2施工材料运输方案3.5.2.1片石：采用离XX较近的山场生产的，且运输便利的优质片石，以满足施工需要。3.5.2.2钢材：采用经业主同意的大型正规钢铁厂生产的正品钢材。3.5.2.3其他材料：塑钢复合管、玻璃钢管、路缘石等材料，采用检验合格并经业主同意的厂家生产的优质产品，根据需要在当地即时采购。以上所有材料运输均签订专业运输公司，施工紧需时采用我单位自有车辆运输至工地。3.6施工进度计划根据总工期要求，本标段工程计划安排360个日历天完成，即2010年 月 日至2011年 月 日。详见：XX市XX工业区武汉道（原纬一路）工程施工横道图。第四章 施工准备工作安排及临时设施建设4.施工准备工作安排及临时设施建设4.1驻地建设项目部充分发挥集团公司特色，营建绿色环保驻地。项目部的办公和住宿均搭建彩钢房。各施工队使用项目部统一规划的场地作为驻地。项目驻地占地面积3000m2。详细布置见XX市政工程施工现场平面布置图。4.2临水、临电、施工便道通过计算用电负荷，安装315KVA和500KVA的两台变压器。500KVA变压器设置在线路终点与1号路相交处，315KVA变压器设置在唐曹高速连接线大桥下。施工、生活用水从2号路市政管网接口。施工便道：从2号路沿设计纬一路边线修筑桥梁设备及材料进出场便道。便道宽度8m,采用填筑山皮石修筑。4.3预制梁场空心板预制场设在唐曹高速连接线大桥南岸西侧空地处。预制场占地面积7500m2，安装1台30吨和5吨的龙门吊。台座、龙门吊轨道、存梁场年前完成相关设施建设,以便年后温度适宜时开始预制梁板。4.4技术准备在项目总工程师的领导下，依据项目法施工的各项规章制度，结合工程特点，按照集团公司施工技术管理办法的规定，制定切实可行的技术管理措施，并由项目总工程师负责管理措施的贯彻落实，主要内容如下：1、施工先遣人员首先进场，项目总工程师负责与建设单位联系，索取施工设计图纸及有关施工资料，组织技术人员进行图纸复核及现场核对，组织技术人员学习、领会相关技术规范及设计文件，做好施工前技术准备工作。2、接收设计资料后，复核设计文件，了解设计意图，掌握设计标准及施工过程中的注意事项，并参加由业主主持的设计交底。根据交底进一步勘察施工现场，详细了解标段状况和施工环境，在此基础上结合施工条件组织专业人员编制详细的实施性施工组织设计、单项工程施工方案、主要分部分项工程施工工艺和质量标准、冬、雨季的施工技术措施，并进行工前技术交底。3、编制实施性施工组织设计。在认真阅读设计文件，熟悉合同条款的基础上，本着优质高效、先进适用、文明环保、保证安全、全面创优的原则，编制实施性施工组织设计，上报建设单位和监理单位，批准后，作为指导施工生产的依据。4、开工前组织技术人员对全体参建人员进行施工方案、施工方法与工艺、质量安全保证措施等技术交底，同时对特殊工种的人员进行岗前培训。第五章 各分部、分项工程的主要施工技术方案5.各分部、分项工程的主要施工技术方案5.1概述针对本工程特点，为了确保工期、质量，总体施工安排根据总工期的要求采取先倒排再顺理，在技术上可行的前提下，各分项工程尽早安排施工，特别是地基处理、路基填筑，桥梁工程和排水工程必须尽早进行施工，从一开始就要充分利用每一个工作面、每一个有效工作日，保证后续工程有足够的施工时间，防止前松后紧。5.2路基工程5.2.1简述根据施工要求和工序安排，共分四个阶段，第一阶段为现场清理阶段：包括清理与掘除、排水清淤、结构物与旧路面拆除、不适宜材料挖除等；第二阶段为路基地基处理施工阶段，以便为后续施工创造条件；第三阶段为路基利用方填筑施工阶段；第
