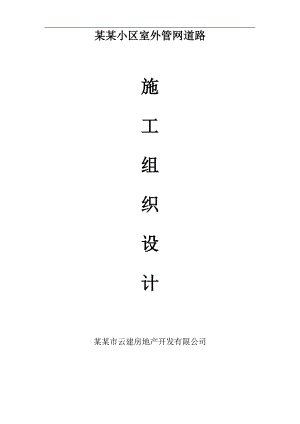

    某小区室外管网道路施工组织设计.doc

    某某小区室外管网道路施工组织设计某某市云建房地产开发有限公司第一章、 工程概况 本工程是某某小区A地块,本项目位于某某市西片区三江大道北侧,由云建房地产开发有限公司开发建设。某某小区A地块规划建设用地面积为321858,A区花园洋房40栋384户,二单元24栋192户,三单元16栋192户;联排别墅四拼69栋276户,六拼48栋288户。室外污水管道均采用DN200-400的硬聚氯乙烯双壁波纹管,橡胶圈接口,雨水管管径为DN300500硬塑双壁波纹管,结构质量标准要求高,为了确保给水、污水、消防、雨水管道安装、雨水井、路面、中水管、弃流管均保质如期完成本工程的施工任务,要考虑各方面影响因素,充分安排任务、人、力、资源、时间的总布局。第二章、施工方案 第一节、施工总体部署原则 1、时间部署原则:在确保质量的前提下,建筑基础工程要抢,结构工程要快。周密细致的安排,确保按期优质完成任务。2、空间部署原则:采取立体交叉施工。在时间与空间安排上为创造精品工程打下坚实的基础。3、劳动力部署原则:必须优选技术操作水平高,思想素质好的工种进场施工,人数充足合理。4、机械设备配备部署原则:配足先进的施工机械设备,满足垂直运输。保证施工进度和工程质量。5、施工管理部署原则:要调配知识层次高、技术水平高的人员从事技术质量管理工作。6.现场布置部署原则:科学合理的布置施工现场,达到市级文明施工的要求。 第二节、施工程序 根据该工程的具体情况,基础土方回填后,先进行道路穿叉给排水管网、电力套管预埋管的施工,然后进行地面道路的施工。由于本工程工期短促,为了保障道路畅通,故污、雨、给水、强弱电管网在道路穿叉部位需加设比该管段管径大3号的钢套管加以保护。电力套管预埋150mm钢套管。第三节、起点及流向 根据该工程的实际情况,以生活区的给排水管网作为该工程的施工起点,并作为重点施工段来加以控制以确保道路通车使用。根据现场南侧施工影响较大,给排水管沟无法开挖,所以只能选择由西向北然后向东最后施工南面的施工流向。 第四节、施工顺序 1、排水管网:沟槽开挖砂垫层找平管道安装检查井管道闭水土方回填。2、室外道路:土方开挖 下基层施工碎石铺填级配碎石稳定层施工混凝土施工第五节、施工方法 1施工准备1.1施工前应逐级进行技术交底。主要工序和关键部位的施工技术要求、地下隐蔽工程的位置和标高均应交底至直接操作人员,各种施工交底均应记录备查。1.2施工前必须详细熟悉设计文件及施工图纸,及时组织图纸交底,对施工现场进行详细查勘。2、施工测量2.1进入现场后,先探明地下各类管线,若遇重要管线,应及时通知甲方,进行保护。2.2进入施工现场后,根据设计资料和建设单位交付的控制点,认真校核各控制点高程及坐标,若与现状不符,应及时与设计单位和甲方联系。2.3导线复测采用全站仪,原有导线点不能满足施工要求时,应进行加密。2.4路基开工前,全面检查恢复道路中心桩及业主交付的水准点,发现问题及时查明原因,报告建设单位。在不受施工影响的位置引测辅助基线,设平面控制桩,以备施工过程中及时补桩。定出路边线及上下边坡线桩,核对占地和拆迁是否满足施工需要,施工范围内尚存的障碍应作明显标志。2.5测量人员应按中心桩位置复测原横断面,加桩处应补测横断面,并计算土方量。2.6施工过程中,测量人员对平面和水准测量应准确及时,并应及时向施工人员提供测量数据并现场交桩,测量标志应坚固稳定,施工人员对测量标志应认真保护。2.7路基工程基本完工后,工地测量人员必须进行全线的竣工测量。竣工测量包括:中心线的位置、标高,横断面图式、附属结构和地下管线的实际位置和标高。测量成果应在竣工图中标明。2.8编制详细的施工测量方案,严格执行测量复测制度,并对所有的测量成果进行记录整理。2.9技术负责人应会同设计或勘测部门现场交接中线控制桩和设计水准点,并设置护桩。临设水准点应与设计水准点复测闭合,允许闭合差为±12L1/2mm(L为水准线长度)。2.10恢复道路中心桩,桩距宜为1520m,量距允许偏差为1/20000。3、排水管道施工 排水管道施工工艺流程如下: 复测中线高程检查接口测量定线沟槽开挖基底处理铺设管道浇筑钢筋砼井室中粗砂回填闭水试验分层回填夯实检测密实度检验管材监理批准确定高程测高程、复核中线检测密实度复测高程4沟槽开挖4.1施工工艺流程测量放线开挖支护人工整平夯实4.2施工要点A、开挖沟槽采用机械开挖,土方弃在沟槽2m外,将来用于回填。对杂填、垃圾土弃离现场。开挖时,遇到原有地下管线,书面报告业主,提出处理措施后再行施工。B、沟槽开挖和检查井扩槽挖土中,人工修整边坡,沟槽挖成后,视土质情况加稀撑或密撑。C、沟槽挖成后,两侧堆土围挡,防止水流入基槽,浸泡槽底土(如有地下水,槽底应挖好排水沟和集水坑,并在集水坑中放入潜水泵,保持槽底不受浸泡)。D、沟槽开挖宽度、槽底深度依据图纸设计可一次挖成。E、安全员应经常巡视、检查沟槽土方稳定性,发现异常要及时撤离,并采取加固措施。F、沟槽的开挖质量应符合下列规定:不扰动天然地基或地基处理符合设计要求。槽壁平整,边坡坡度符合施工设计的规定。沟槽底部的开挖宽度设计无要求时按照GB502682008的第十四和十五页进行开挖,沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。槽底开挖土方时,槽底高程的允许偏差为±20mm。5沟槽支撑5.1沟槽支撑应根据沟槽的土质、地下水位、开槽断面、荷载条件等因素进行设计。支撑的材料可选用钢材木材混合使用。5.2撑板支撑的横梁或纵梁不得少于2根横撑,横撑的水平间距宜为1.52.0m。横撑的垂直间距不宜大于1.5m。5.3在软土或其它不稳定土层中采用撑板支撑时,开始支撑的开挖沟槽深度不得超过1.0m,以后开挖与支撑交替进行,每次交替的深度宜为0.40.8m。5.4撑板的安装应与沟槽槽壁紧贴,当有空隙时,应填实。横排撑板应水平,立排撑板应顺直,密排撑板的对接应严密。5.5横梁应水平,纵梁应垂直,且必须与撑板密贴,联接牢固;横撑应水平并与横梁或纵梁垂直,且应支紧,联接牢固。6下管前的检查6.1下管前应对沟槽进行检查,并作必要的处理;槽底有杂物应清理干净,应保证管道结构每侧工作宽度,槽底高程要符合现行的检验标准,不合格者应进行修整或按规定处理。下管的一侧堆土过高,过陡者,应根据下管需要进行整理,并须符合安全要求。6.2现场检查管材管材必须有合格证书,且批量,批号相符。管的外形及尺寸允许偏差应符合现行国家标准。管表面不得有裂纹,凹凸不平等妨碍使用的缺陷。外观质量及尺寸公差应符合国家标准要求,7管道安装7.1排水管道安装施工程序验槽支模下管排管平基稳管管座接口7.2 验槽:沟槽基底施工前必须经项目监理检查管道沟槽开挖面,作好验槽记录。7.3支模: 管道基础砼模板采用15cm× 15cm方木,木枋高程不合适时,用木板平铺找补,木板与方木用铁钉钉牢;模板内部可用支杆临时支撑,外面应支牢,防止安管时走动,可采用靠模板外侧钉铁钎的方法。管子至管沟内,利用模板做为导木,在槽内滚运至安管地点,然后将管子顺排在一侧方木模板上,使管子重心落在模板上,倚在槽边。槽宽不够时,要先修坡,再将管子靠坡放稳,并将管子洗刷干净。7.4下管:下管时采用汽车吊配合人工下管,下管时,事先应与起重人员或吊车司机一起勘察现场,根据沟槽情况,确定吊车距槽边的距离、管材存放位置及其他配合事宜,吊车进出线路应事先进行平整,清理障碍。吊车下管应有专人指挥。指挥人员必须熟悉机械吊装有关安全操作规程及指挥信号。在吊装过程中,指挥人员应精神集中;吊车司机和槽下工作人员必须听从指挥。测量员定出管道中心线及平基宽度边线,支设垫层模板,做好标高控制点。指挥信号统一明确。吊车在进行各种动作之前,指挥人员必须检查操作环境情况,确认安全后,方可向司机发出信号。绑(套)管子应找好重心,以便起吊平稳,管子起吊速度均匀、回转平稳,下落低速轻放,不得忽快忽慢和突然制动。管子下沟时,以逆流方向铺设。7.5平基:灌筑平基砼时,应使砼面高出平基面24cm(视管径大小而定)并进行捣固,管径400mm以下者,可将管座砼与平基砼一次灌齐,并将砼作成弧形。浇筑砼前,平基应刷毛并冲洗干净;7.6稳管:将管子从模板上移至砼面,轻轻揉动,将管子至设计高程,注意保持对口和中心线位置准确。安管的对口间隙,管径700mm,按10mm控制,700mm可不留间隙,稳较大的管子,宜进入管内检查对口,减少错口现象,稳管以达到管内高程偏差,中心线偏差不超过10mm,相邻管内底错口不大于3mm为合格。8、检查井8.1施工工艺流程砂石基层浇筑砼井基垫层砌筑井壁安爬梯盖板抹井试水8.2砂石垫层要求分层铺设,分层夯实,且周边宽出砼底板100mm。8.3检查井的流槽,应在井壁砌筑之前施工,井壁表面应用砂浆分层进行压实抹光。8.4井室内的踏步应在井壁砼浇筑之前预留,其尺寸应符合设计规定,踏步和脚窝在砂浆或砼未达到规定强度前不得踩踏。8.5预留支管:井壁砌筑浇筑之前预留支管,管口应深入井3cm,预留管的管径、方向、标高应符合设计要求,管与井壁衔接处应严密不得漏水,预留支管宜用低强度等级砂浆砌筑封口抹平,用截断的短管安装预留管时,其断管破茬不得朝向井内。9雨水口9.1按道路设计边线及支管位置,定出雨水口中心线桩使雨水口长边必须重合道路边线。9.2按雨水口中心线桩,挖槽注意留有中足够肥槽,如核对雨水口位置有误差时以支管为准,平行于路边修正位置,并挖至设计深度。9.3槽底要仔细夯实,如有水应排除并浇注砼基础,槽底为松软土应夯筑3:7灰土基础,然后砌筑井墙。9.4雨水口允许偏差雨水口允许偏差见下表: 顺序项目允许偏差()检验频率范围 点数检验方法1井圈与井壁吻合10座 1用尺量2井口高0-10座 1与井周路面比3雨水口与路边线平行位置20座 1用尺量4井内尺寸+200座 1用尺量10.回填土10.1填方土料应符合设计要求,保证填方的强度和稳定性。施工前检验填土的含水量,含水量大于最优含水量时,应采用翻松、晾晒、风干等措施降低含水量。如含水量偏低,可洒水湿润。10.2根据土料、压实机械、密实度要求,通过试验确定含水量控制范围,每层铺土厚度、压实遍数、进行水平分层夯实碾压达到设计要求。10.3 管道顶面标高上500至槽底部的回填土采用人工分层填土夯实,采用人工或小型夯实机配合夯实,管顶至路基底基层回填土采用机械分层回填碾压。10.4施工时,用试验求出土在一定含水量范围内达到设计密实度要求时的合理碾压遍数,用碾压遍数来控制压实。对有密实度要求的土方工程,每层填压密实后进行试验,直至合格为止。10.5铺设管道的现场浇筑混凝土基础强度,接口抹带或预制构件现场装配的接缝水泥砂浆强度不应小于5N/mm2。10.6槽底至管顶以上50cm范围内,不得含有机物以及大于50mm的砖、石等硬块。10.7回填土的含水量,宜按土类和采用的压实工具控制在最佳含水量附近。10.8回填土的每层虚铺厚度为20-25cm。10.9回填土每层的压实遍数,应按要求的压实度、压实工具、虚铺厚度和含水量,经现场试验确定。10.10管道两侧和管顶以上50cm范围内的回填土,应由沟槽两侧对
