某大桥现浇箱梁模板支架专项施工方案.doc

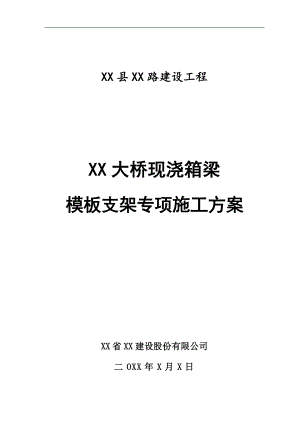

XX县XX路建设工程XX大桥现浇箱梁模板支架专项施工方案XX省XX建设股份有限公司二OXX年X月X日目 录第一章 工程概况1一、工程概况1二、施工平面布置1三、施工要求和技术保证2第二章 编制依据4一、方案编制的依据4二、方案遵循的原则4第三章 施工计划5一、施工进度计划5二、施工材料、设备计划5第四章 施工工艺技术6一、现浇支架施工方案6二、施工工艺流程7三、基础处理8四、现浇支架结构8五、主要施工方法及技术措施9第五章 施工安全保证措施15一、单位之间的工作协调15二、组织保障16三、技术措施17四、安全应急预案18第六章 劳动力计划23第七章 计算书及相关图纸24第一章 工程概况一、工程概况XX大桥位于XX县规划建设中的XX路，跨越汀江，桥面纵面为平坡,设计高程为311.60m;桥梁总长度135m，跨径由布置为35m+65m+35m三跨梁拱组合式刚构桥；桥面行车宽为15m,人行道2×3m，总宽度为21 m。上部结构，断面形式为单箱三室的变高度箱形断面，度宽16 m，最小梁高1.7m,顶板厚0.25 m,底板厚度为0.25 m(梁拱结合处底板采用变厚),腹板厚度为0.71.2 m,中横梁和端横梁宽分别为2.0m和1.5m。预应力筋为体内后张预应力筋。下部结构，桥墩采用桩基承台直接接上部结构，拱式V型梁，高度6m,宽度与梁同宽为16 m。承台厚度为2m,基础采用直径为1.5m的钻孔灌注柱基础，嵌入微风化岩层1倍桩径。桥面下的河道从纵断面向左小转弯，横断面比较平顺，高程在303.4 m至304.4 m左右与箱梁底高差6.4m至5.4m左右，河床地质由于桩基施工过程中已受扰动且河床也有部分淤泥淤积。根据地勘报告，场区地层自上而下划分为填土层（Q4ml）、种植土层（Q4PD）、第四系全更新统冲积层（Q4al）和石炭系基岩。二、施工平面布置 三、施工要求和技术保证1、质量与技术保证体系以项目经理为指挥核心组织管理，技术负责人建立领导小组，明确质量工作中的责任和权力，做到办事有标准，工作有检查。技术负责人负责工程的总体测量放样、技术交底、标准检查、复核等工作。质量保证体系：2、按规范要求支架搭设，并用支架预压检验支架安全性和稳定性支架严格按照预压程序加载预压，及观测其沉降量。对压重前后及压重后支架沉降稳定的观测，得出地基平均沉降值。考虑到试验荷载偏重且作用面积小（存在局部效应）等因素，实际沉降值要小于观测值。根据设计图纸，查出在跨中的桥面及梁底设置的反拱值，计算确定梁在施工中的反拱值。每次观测都要严格记录加载量级、变形值，测量的日期与时间、大气温度、天气情况等数据；每级加载要均匀连续，确保均匀加载；支架预压加载时应随时观察记录支架的变形情况，发现支架有异常时必须立即停止加载并采取相应措施。模板的施工要求:模板制作序号项目允许偏差(mm)检验频率检验方法范围点数1木模板模板的长度和宽度+5每个构筑物或每个构件4用钢尺量不刨光模板相邻两板表面高低差3用钢板尺和塞尺量刨光模板相邻两板表面高低差1平板模板表面最大的局部不平(刨光模板)3用2m直尺和塞尺量平板模板表面最大的局部不平(不刨光模板)5槽嵌接紧密度22用钢尺量2钢模板模板的长度和宽度0,-14肋高+52板面端偏斜0.52用水平尺量连接配件(螺栓、卡子等的孔眼位置)孔中心与板面的间距+0.34用钢尺量板端孔中心与板端的间距0,-0.5沿板长度方向的孔+0.6板面局部不平1.0用2m直尺和塞尺量板面和板侧挠度+1.01用水准仪和拉线量模板、支架和拱架安装序号项目允许偏差(mm)检验频率检验方法范围点数1相邻两板表面高低差清水模板2每个构筑物或每个构件4用钢板尺和塞尺量混水模板4钢模板22表面平整度清水模板34用2m直尺和塞尺量混水模板5钢模板33垂直度墙、柱H/1000,且不大于62用经纬仪或垂线和钢尺量墩、台H/500,且不大于20塔柱H/3000,且不大于304模内尺寸基础+103用钢尺量，长、宽、高各1点墩、台+5,-8梁、板、墙、柱、桩、拱+3,-65轴线偏位基础152用经纬仪测量，纵、横向各1点墩、台、墙10梁、柱、拱、塔柱8悬浇各梁段8横隔梁56支承面高程+2,-5每支承面1用水准仪测量7悬浇各梁段底面高程+10,0每个梁段1用水准仪测量8预埋件支座板、锚垫板、连接板等位置5每个预埋件1用钢尺量平面高差21用水准仪测量螺栓、锚筋等位置31用钢尺量外露长度+519预留孔洞预应力筋孔道位置（梁端）5每个预留孔洞1用钢尺量梁底模拱度+5,-2每根梁、每个构件、每个安装段1沿底模全长拉线，用钢尺量1011对角线差板71用钢尺量墙板5桩312侧向弯曲板、拱肋、桁架L/15001沿侧模全长拉线，用钢尺量柱桩L/1000,且不大于10梁L/2000,且不大于1013支架、拱架纵轴线的平面偏位L/2000,且不大于303用经纬仪测量14拱架高程+20,-10用水准仪测量第二章 编制依据一、方案编制的依据（一）国家现行有关的规范和质量标准，操作规程。1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）2、混凝土结构设计规范（GB50010-2010）3、建筑结构荷载规范(GB 50009-2001)4、钢结构设计规范(GB 50017-2003)5、公路桥涵施工技术规范6、城市桥梁工程施工与质量验收规范CJJ2-2008（二）国家、省、市政府有关部门对建筑工程施工的有关规定。1、危险性较大的分部分项工程安全管理办法（建质200987号）。（三）业主提供的有关文件、图纸，地勘报告。（四）工程所在地实际情况。（五）本公司资源状况、施工经验、施工特点和技术水平及相关质量、安全生产管理文件、要求等。二、方案遵循的原则1、严格遵守建设程序，保证建设计划的实现。2、确保工程质量，重视安全生产。3、积极采用新技术，保证施工质量，加快工程进度。4、提高施工机械化水平。5、落实季节性施工措施，保证连续作业。6、文明施工。第三章 施工计划一、施工进度计划 1、2011年10月10日25日 计划完成第二跨河道的围堰抽水 2、2011年10月26日31日 计划完成第二跨的基础处理 3、2011年11月1日11月15日钢管立柱的施工及第二跨扣件式钢管架的施工 4、2011年11月16日11月30日第一、三跨围堰及基础处理及钢管支架的施工 5、2011年11月1日12月7日 1#、2#墩进行预压 6、2011年12月8日12月20日 V型预压卸载、装侧模及钢筋制安7、2011年12月21日12月24日 V型梁砼浇筑 8、2011年12月24日2012年1月10日 V型梁顶箱梁底模及满堂支架搭设 9、2012年1月11月1月15日 浇筑砼底板 10、2012年2月1日2月15日 腹板模板及钢筋施工，砼浇筑。11、2012年2月16日3月30日 桥的面层施工。12、2012年3月10日3月25日 桥的摸板、钢管满堂架、贝雷架、砼墩的撤除并清理河道。二、施工材料、设备计划根据施工计划，认真编排和布置，实现均衡连续施工，合理组织施工材料、机械设备计划。机械设备计划安排表序号设备名称设备型号单位数量备注1混凝土运输泵车台22汽车吊20T/16T台23千斤顶YCW350台64千斤顶YC60B台25钢筋切断机GWQ-32台26压浆机台17电焊机XB400台58砂轮切割机J3G2-400台19钢筋弯曲机40型台110插入式振动棒50台611平板振动器 台2主要材料及物资供应计划表序号材料及物资名称规格及型号单位数量备注1钢绞线15.2T133.22锚具OVM15-17套243锚具OVM15-15套484波纹管100m48675钢筋HRB335T9456脚手架钢管48×3.5T4007钢管柱500×10m294.38方木100×100mmm³819模板厚度12mm200410槽钢10#m380.911工字钢32Bm670.0第四章 施工工艺技术一、现浇支架施工方案（一）支架施工方案本桥是整体现浇圆弧、变截面砼箱梁，对支架及模板要求很高。因施工时间较长，为了防止支架受河水冲刷产生振动使之变形失稳；故参照类似工程施工经验采用贝雷架结合满堂扣件式钢管架方案。贝雷架段作为施工导流，围堰内为满堂架；具体分布为桥的第一跨贝雷架长度9m、满堂架26m,第二跨贝雷架21m,满堂架44m;第三跨贝雷架9m,满堂架26m。支架自下而上由基础换填3050cm厚砂砾层（具体厚度根据现场实际情况而定）,10cm厚C15砼垫层，30cm厚C25砼钢筋基础、钢管柱墩（贝雷架）、满堂支架、模板底模、侧模等组成。（二）支架的布置方案支架的横向（顺水流方向）布置，该工程桥面宽度为21m，其中箱梁16m,翼板2×2.5m横向布置上，考虑人行道板施工其支架宽度确定为23m布置（含工作平台及防护栏）。支架的纵向（垂直水流方向）布置，该桥由三跨组成。桥下河道向左小转弯，河道主流偏向右边，导流渠应布置在桥跨偏右的位置。由于该桥变截面拱架的高度从0.5m至6.23m不等,贝雷架与扣件式钢管架相比高度调节比较困难。因此其布置考虑在第二跨及第一跨、第三跨不变截面的箱梁段采用贝雷架，其它各段均按满堂扣件式钢管架布置。根据各段的梁厚度不同，荷载不同，调节立杆的间距，V型梁段立杆间距0.5m×0.8m,隔横段立杆间距为0.5m×0.4m,跨中箱梁段立杆间距为0.8m×0.8m，45°斜撑杆的间距为0.8×0.8m。二、施工工艺流程1. 桥的第二跨围堰。2. 第二跨围堰内采用多台DN100的污水泵进行抽水，开挖贝雷架桥墩的
