某大桥施工组织设计.doc

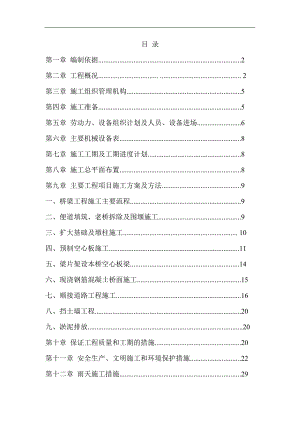

目 录第一章 编制依据.2 第二章 工程概况. . 2第三章 施工组织管理机构.5 第四章 施工准备.5 第五章 劳动力、设备组织计划及人员、设备进场.6 第六章 主要机械设备表.8 第七章 施工工期及工期进度计划.8第八章 施工总平面布置.8第九章 主要工程项目施工方案及方法.9一、桥梁工程施工主要流程.9二、便道填筑、老桥拆除及围堰施工.9三、扩大基础及墩柱施工. 10四、预制空心板施工.11 五、梁片架设本桥空心板梁.14六、现浇钢筋混凝土桥面施工.15 七、顺接道路工程施工.16 八、挡土墙工程.20 九、淤泥排放.20 第十章 保证工程质量和工期的措施.20 第十一章 安全生产、文明施工和环境保护措施.22 第十二章 雨天施工措施.29 第十三章 降低工程成本造价措施.31第一章 编制依据1、乘胜桥改建工程招标文件。2、黄山市歙县乘胜桥改建工程施工图设计。3、技术规范（1）公路桥梁施工技术规范JTJ041-89（2）沥青路面施工及验收规范JTJ97-89（3）公路养护技术规范JTJ073-96（4）公路路基施工技术规范JT033-86（5）公路路面基层施工技术规范JTJ034-93（6）给排水管道工程施工验收规范（7）混凝土结构工程施工及验收规范GBJ204-92第二章 工程概况本工程为老桥改建工程，该老桥所跨河流属季节性河流，全宽5.7m，上部结构为实腹式石拱桥，下部结构为实体墩扩大基础，桥梁全长42m，因重载车辆碾压导致主拱圈坍塌、基础冲刷淘空等现象，该桥被评定为5类桥梁，需拆除重建。拟建桥梁上部结构采用3跨10m普通钢筋混凝土空心板，下部采用柱式墩、裸台，扩大基础，桥面宽7.5m，净宽7.0m，桥梁全长40.04m。桥台两侧设置八字形挡土墙顺接河岸，桥头两侧设置接线顺接老路。一、设计要点上部结构采用3跨10m预制简支钢筋混凝土空心板。板高0.5m，预制板宽：中板0.99m，边板1.245m，铰缝宽0.01m，全桥共计21块板。下部结构采用扩基柱式墩，裸台扩大基础，基础要求嵌岩不小于0.5m，基础底面与岩石间植筋连接，植筋直径20mm，植筋深度0.3m，外露0.5m，纵横向间距1m。植筋拉拔力要求不小于95KN。二、主要技术标准1、设计荷载：公路-II级；2、桥面宽度：0.5m（护栏）+6.5m（行车道）+0.5m（护栏），全宽7.5m；3、桥面横坡：双向横坡2.0%；4、地震烈度：根据国家建设部、国家地震局颁布的中国地震动参数区划图，本桥所处地区地震动峰值加速度为0.05g，根据有关规定本桥按VI度设防。三、主要材料1、空心板、桥墩盖梁、桩柱、桥台台帽、背墙及桥头撘板均采用才C30混凝土，桥墩基础采用C30混凝土。2、桥台台身及基础采用C20片石混凝土，现浇桥面采用C40防水混凝土。3、钢筋：钢筋直径 12 时，采用级钢，<12 时，采用级钢，钢板采用Q235B钢板。4、支座：墩台处采用板式橡胶支座。四、工程规模本工程桥面宽度为7.5米，跨径约40.04 米。主要工程及材料数量表如下：序号材料名称单位数量备注1.C30混凝土m3319.962.C20片石混凝土m3632.593.级钢Kg23280.314.级钢Kg12115.685.便道砂砾石m313506.M7.5浆砌片石m3564.927.基坑开挖m31482.558.老桥拆除m31080.009.台背回填砂砾石m31234.00五、工期目标满足建设单位要求的施工工期：计划2011年11月1日开工，2012年1月1日竣工，计划总工期90日历天。六、质量目标一次性验收合格。分部分项工程一次验收合格率100%。杜绝一切质量责任事故。七、安全目标杜绝人身重伤、死亡责任事故。杜绝火灾、重大机械责任事故和交通事故。轻伤频率控制在3%以下。杜绝因施工引起周围设施破坏的责任事故及人身伤亡事故。八、文明施工、环境保护目标施工现场文明有序，与周围环境协调和谐。杜绝重大环境污染责任事故。防止、减少施工噪音、灰尘及废弃物对周围环境的污染。第三章 施工组织管理机构施工组织管理机构图项目经理技术负责人材料设备部工程技术部质安部后勤部材料、成品采购机械设备采购及维修水电作业生产、生活服务劳动工资人事财务作业质检材料成品检验、实验安全监督TQ 小组测量合同预算施工工艺技术资料计划统计生产调度道路施工队桥梁施工队说明：1、道路施工队：包括便道填筑、土方、排水管道，砼及沥青砼路面等项目的施工，对项目经理负责，并接受各职能部门的领导和安排。2、桥梁队：包括桥梁拆除、桥梁重建及挡土墙项目施工。3、项目经理部执行计划、组织结构、控制、监督、指挥职能，对施工项目的质量、工期、合同、安全、成本进行全面管理。第四章 施工准备1、踏勘现场，了解地下情况及绿化砍伐，建筑物拆迁情况，对与工程相冲突的情况应及时报告建设单位，研究确定方案。2、测量放线，测放出各坐标及红线制坐标，并加以保护。3、搭设临时设施，预制场地，编制临时用水用电方案与有关部门联系。4、组织技术人员审阅图纸，并准备图纸会审，编制施工图预算，编制施工组织设计。5、根据方案确定交通封路及交通疏导、路线、修筑临时通道。6、组织机具、机械进场。第五章 劳动力、设备组织计划及人员、设备进场根据本合同段工程的特点，实施该项目的人员、设备及材料作以下安排：（一） 公司指派一名领导负责施工生产的组织、指挥及协调工作，公司的工程部、质安部、预算部等部门派专人指导现场的相关工作，并保持与业主、监理、设计院及有关单位、部门的联系，及时解决施工中出现的问题。（二） 实施本工程的队伍为公司相关项目的施工队。进场的施工队近年来参与了本市的多项相似工程施工，通过这些项目的实施、积累了丰富的经验，培养了一大批管理人员、技术干部和技术工人，完全有能力安全、快速、高效、优质、按期承担并完成施工任务。我公司一旦中标，施工人员可立即投入现场施工，并由各相关项目施工队组成现场项目经理部及作业队伍，实施本工程项目。（三） 若我公司能中标，我公司将根据施工进度总体计划的要求分期分批把人员及实施本项目的机具、设备和周转材料调入现场。动员周期如下：1、中标后接到进场通知，当即组织人员进入工地进行筹建，按施工总平面布置图规划进行。先搭建生产、生活设施、接通水、电，调入最先开工项目所需的土方机械、吊机、运输机械、钢筋加工机械设备。4 天内，现场搭建临时设施基本完成后，相应的施工作业班组进场，做施工准备工作，进行放样，修建临时道路和老桥拆除施工。2、开工后，相应的道路、桥梁施工人员，机械设备进场按进度计划安排陆续进场。3、设备、人员、材料运到施工现场的方法投入本工程的施工机械及设备，工地施工组织机构，配备本工程的设备、人员、脚手架、钢支撑、木模板等均用汽车从各工地及仓库运到施工现场。吊机、挖掘机等用拖车运到现场。汽车、压路机等从公司直接行驶到施工工地。钢材、水泥、PVC 管、碎石、砂等材料用汽车运到工地指定位置或现场加工场与工地仓库。人员动员周期计划11121备注项目经理部101010管理人员桥梁施工队155050道路施工队102020机电班333后勤班101515合计489898第六章 主要机械设备表序号机械设备名称型号单位数量购置时间1挖掘机PL200台104年10月3日2压路机8T台204年11月20日3推土机D60台204年12月16日4汽车起重机75T台105年2月10日5搅拌机750L台105年5月6日6砼输送泵HB60台105年6月
