某大学体育馆工程施工组织设计.doc

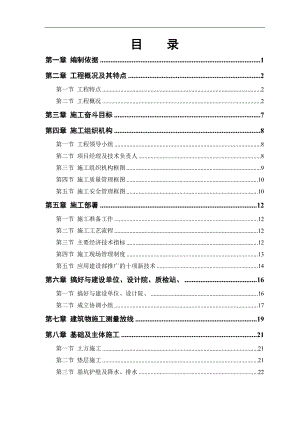

目 录第一章 编制依据1第二章 工程概况及其特点2第一节 工程特点2第二节 工程概况2第三章 施工奋斗目标7第四章 施工组织机构8第一节 工程领导小组8第二节 项目经理及技术负责人8第三节 施工组织机构框图9第四节 施工质量管理框图10第五节 施工安全管理框图10第五章 施工部署12第一节 施工准备工作12第二节 施工工艺流程12第三节 主要经济技术指标12第四节 施工现场管理制度13第五节 应用建设部推广的十项新技术14第六章 搞好与建设单位、设计院、质检站、16第一节 搞好与建设单位、设计院、16第二节 成立协调小组17第七章 建筑物施工测量放线19第八章 基础及主体施工21第一节 土方施工21第二节 垫层施工21第三节 基坑护壁及降水、排水22第四节 独立柱基础及人工挖孔灌注桩基础施工23第五节 地梁及地下室底板施工24第六节 地下室墙、柱、顶板施工24第一章 编制依据一、本工程招标文件，初步设计说明书及初步设计纸图。二、国家和行业现行的施工验收规范，主要有：土方与爆破工程施工及验收规范（GBJ201-83）地基与基础工程施工及验收规范（GBJ202-83）地下工程防水技术规范（GBJ108-87）砼结构工程施工及验收规范（GB50204-92）钢结构工程施工及验收规范（GB50205-95）地面与楼面工程施工及验收规范（GBJ209-83）屋面工程施工及验收规范（GBJ50207-94）建筑装饰工程施工及验收规范（JGJ73-91）网架结构工程质量检验评定标准（JGJ7-91）网架结构设计与施工规范（JGJ-91）钢筋焊接及验收规程（JGJ18-96）焊工技术考核规程（D2161-81）金属焊缝射线检验规程（DJ60-79）磁粉探伤标准（EJ187-80）性能试验取样规定（GB2975-82）金属布氏磁度试验方法（GB231-84）拉力试验系统K值的测定（GB261-81）三、地方和企业现行的施工工艺及工法和我公司自行编制的房屋建筑中三间一台防渗漏对策施工标准（QJ/CJY-03-6-92）等。四、【XXXX】预算定额和【XXXX】劳动定额。第二章 工程概况及其特点第一节 工程特点一、本工程是为迎接【XXXX】召开而兴建的，工期紧是其最大特点。二、体育馆工程屋盖结构为六支点的四叶状的空间钢结构网壳，采用焊接空心球节点，无缝钢管杆件，其施工难度较大。三、体育馆工程设有500×1500大斜梁。四、本工程弧线、异型结构多，高层变化复杂，测量放线难度大。五、本工程场馆功能齐全，专业施工队伍多，施工队伍流动性大第二节 工程概况【XXXX】体育馆是为迎接【XXXX】全国大学生运动会在【XXXX】召开而在【XXXX】校园内兴建的现代化体育设施，是【XXXX】重点工程，也是【XXXX】发展规划的重点项目之一，它既能满足全国大学生运动会和学校日常体育教育要求，同时兼顾学校师生群众性体育健身活动的开展。其宏伟、多功能的建设规模；新颖独特、展翅欲飞的建筑造型，象征【XXXX】在211工程中稳步向前的趋势，也体现大学生及体育健儿蓬勃向上的精神风貌，是【XXXX】的标志性建筑物。一、建筑概况该工程建设场地280×224m，采用“场馆合一”的布置手法，体育馆主轴线垂直于九三公路，左右对称布置，南北两端有规划校园道路，西侧设有集散广场，广场可停放机动车辆和非机动车，并建有网球场及大量的绿地。其中心绿地内设置了朱德纪念雕像，既美化校园，又突出体育馆主入口，增加了校园的文化氛围。1、体育馆建筑情况简介：体育馆总建筑面积为【XXXX】m2，地上二层，建筑面积【XXXX】m2，地下一层，建筑面积【XXXX】m2，设有固定座位【XXXX】个，活动座椅【XXXX】个，建筑高度【XXXX】m。体育馆地下室层高3.6m，布置了风雨操场，室内田径训练场、健身房、训练馆以及办公、库房等附属用房。其中：风雨操场空间尺寸为48.3×34.3×5.5m（长×宽×梁底高）。体育馆底层层高4.2m，布置了检录厅、运动员、裁判员休息室、贵宾休息室及相应的附属用房，并设置了电教室、电脑室、图书馆、教研室、办公室、会议室及变配电房、消防值班室等。体育馆二层设有主比赛场，平面尺寸为48.3×34.5m，净高13m，场内可设置活动座椅450个，能适应不同比赛要求。在东西主看台下设有夹层空间，便于观众中途休息。在观众休息厅配有小卖部、男女卫生间等供观2、体育馆主要装饰装修情况序号类别名称使用部位1屋面铺地砖面层、橡胶卷材防水屋面二层休息平台彩色压型钢板屋面观众厅大屋面2地面砼地面地下室、半地下室、风雨操场水泥砂浆地面除地下室、半地下室、风雨操场、卫生间、淋浴间以外的地面豆石地面训练房3楼面水泥砂浆楼面贵宾、裁判休息室及办公室、教室、图书室等。合成树脂楼面体育馆观众看台铺地砖楼面所有卫生间、淋浴间抗静电活动架空楼面声控、计时、记分控制室双层硬木楼面比赛场4内墙面水泥砂浆内墙面地下室库房、设备用房、风雨操场、训练房乳胶漆内墙面办公、运动员、裁判员、贵宾休息室、会议室、教室、图书室等瓷砖墙面所有卫生间、淋浴间吸声墙面观众厅及观众休息厅部分墙面5外墙面涂料饰面外墙所有的实体部分6顶棚塑料扣板吊顶所有卫生间、淋浴间穿孔吸声板天棚观众厅、观众休息厅矿棉石膏板天棚内走道、办公室、运动员及裁判员休息室、会议室、教室、图书室等内墙涂料顶棚库房、设备用房、风雨操场、训练房等7踢脚水泥砂浆踢脚库房、设备用房、风雨操场、训练房等面砖踢脚内走道、办公室、会议室、教室、图书室及运动员、裁判员休息室等木踢脚用于使用活动地板的所有房间8地下室防水铺贴改性沥青柔性油毡防水层；砼掺入无机铝盐防水剂地下室、半地下室墙身、底板二、结构概况本工程抗震设防烈度为七度抗震，按结构重要性分类为丙类建筑；结构抗震等级为三级，结构安全等级为二级，对于地基设计的建筑物安全等级为一级。1、结构形式：（1）基础部分：大部分柱下基础采用独立柱基，个别持力层较深的采用人工挖孔灌注桩。（2）主体结构采用现浇钢筋砼框架。楼板、次梁均为现浇。看台板大部分为预制L型板。（3）屋盖结构为六支点四叶状的空间钢结构网壳。采用焊接空心球节点，无缝钢管杆件。2、结构材料：（1）砼：独立基础采用C25；地下室底板、挡土墙采用C30防水砼，桩基砼为C25；垫层C10；构造柱及圈梁C20；框架主体及梁板采用C30，预制L型构件C30。（2）钢材（除网壳外）：钢筋为I、级钢，冷轧带肋钢（6），埋件或钢板用Q235。（3）网壳钢管及钢球均采用16Mn钢。（4）焊条：E43XX型（用于I级），E50XX型（用于级钢筋和16Mn钢）。（5）砌体采用加气砼砌块砌筑。三、本工程岩土工程勘察情况简介本工程场地土层分布由上至下分别是杂填土、亚粘土、中细砂层、松散卵石、稍密卵石、中密-密实卵石、泥岩。场地土层分布极不均匀，稍密卵石层下有较大面积的松散卵石层、砂夹卵石层分布，且厚薄不均，稍密或中密卵石层埋深大约在地下5m左右。四、安装工程概况1、管道工程本工程生活给水和消防给水分别设置，各成系统。水源接自学校多水源供水的自来水环状管网，热水由二组功率为50KW的集中电热水器供应。排水为污水和雨水分流，分别排至室外学校的污水及雨水管网，为避免地下风雨操场出现消防积水，地下室最低处设置了四台功率为2.2KW的潜污泵提升消防积水。馆内主要用水点为运动员淋浴、卫生间以及消火栓用水。生活给水管采用塑料管，污水管采用硬聚乙烯塑料管、雨水管采用ABS塑料管、消防给水管采用镀锌钢管。2、电气工程本工程一层设一变配电所，选用二台400KVA干式变压器及十四台低压配电柜组成低压供电系统，对比赛场照明、计时记分、广播机房等设备供电。电力、照明干线采用YJV-0.6/1KV电缆于托盘内沿竖井或马道敷设，支线采用BV-450/750V铜芯导线穿钢管沿地、板墙敷设。灯光控制室内采用专用体育馆灯光控制系统，该系统利用微机对比赛场灯光按各级比赛或文艺演出照度进行各种灯光编程编组控制，且灯光控制台设有布灯模拟显示及监视显示功能。通信系统：由学校通信模块局引来50对通讯电缆，在本馆办公、管理、贵宾及运动员休息等适当房间内设置12部电话。广播系统：本体育馆设置较先进的扩声系统，扩声机房设于本馆三层，各层走道、运动员休息及贵宾室设吸顶扬声器，比赛场、主席台、裁判及检录厅设话筒插座盒。本工程防雷按三类防雷设计，利用屋顶基础钢筋网架及结构槽钢作接闪器，柱内主筋作引下线，结构基础网作接地装置。防雷接地、电源接地及弱电接地共用，其综合接地电阻R1。第三章 施工奋斗目标【XXXX】体育馆是为迎接【XXXX】召开而在【XXXX】校园内兴建的现代化体育设施，是【XXXX】重点工程，整个建筑刚劲挺拔，又具有腾飞向上的动感，集粗犷、活泼于一体，造型新颖别致、雄伟、壮观，科技含量高，工程难度大，是跨世纪具有标志的建筑。工程竞争激烈，是显示实力的最佳项目。我公司是具有一级资质的大型施工企业，是一支拥有雄厚施工技术力量和机械装备的建筑施工队伍，具备施工大跨度钢结构网壳的经验和能力，拥有较先进的大型吊装机械，具有大型预制构件的预制、运输、安装能力，具有连续浇筑大跨度斜梁的能力。近年来，我公司先后承建了【XXXX】等具有一定社会影响的工程，赢得了较高的社会信誉，积累了丰富的施工经验和大量的施工技术资料。我公司施工的【XXXX】获国家教委优质一等奖。教委评审组专家对该工程的评语是：“精打细算，粗菜细作，造价低”。“材料不高，施工精细，质量好”。我公司在本体育馆工程施工中，也一定会贯彻和实现这个评语，并且有信心、有能力在这个评语的基础上，确保质量优良，再创“鲁班奖”。在体育馆工程施工中，我公司坚持“两快、两细”的工作方针，即基础、主体要快，模板工程和装饰工程要细。该工程竣工工期已经确定，我们将组织立体交叉作业，各专业队伍协同努力，在【XXXX】个月内完成施工任务，确保工程【XXXX】前竣工。第四章 施工组织机构第一节 工程领导小组公司组成由总经理（法人代表）挂帅，副总经理、总工程师、总会计师负责，有技术、施工、质安、材料供应、机械设备租赁、劳务公司、分公司等负责人参加的“【XXXX】体育馆”工程领导小组，支持项目经理部的工作，加强同建设单位、设计院、质检站的联系，协调与其它分包单位的关系，帮助解决施工中出现的技术、质量、安全、资金等问题，保证本工程的顺利施工。本工程领导小组：组长：副组长：组员：第二节 项目经理及技术负责人我公司委派【XXXX】担任本工程项目经理，【XXXX】担任项目副经理，【XXXX】担任项目技术负责人，并以他们为核心，组成精干、高效的项目经理部，承担本工程的施工任务。项目经理【XXXX】工作简历安装项目经理【XXXX】工作简历技术负责人【XXXX】工作简历本工程项目经理部主要人员名单如下职务姓名年龄性别学历职称项目经理技术总负责人项目副经理安装项目经理
