某外墙内保温施工方案.doc

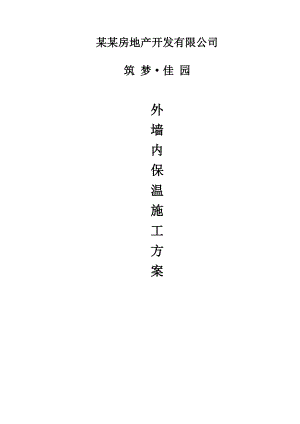

某某房地产开发有限公司筑 梦·佳 园 外墙内保温施工方案施 工（方 案）审 批 记 录工程名称：某某2#栋结构类型：剪力墙结构层次：18层建筑面积：13520.56 m2我项目部根据施工合同和施工图设计的要求已完成了 外墙内保温 工程施工组织设计（方案）的编制，并经公司技术部门组织审查批准，请予审查。附：施工组织设计 项目经理： 项目部（章）： 年 月 日专业监理工程师审查意见： 专业监理工程师： 年 月 日监理（建设）单位审核意见：监理单位项目总监理工程师 监理（建设）项目部（章）(建设单位项目技术负责人)： 年 月 日无机玻化微珠保温砂浆外墙内保温施 工 方 案一、编制依据：外墙内保温建筑构造（一）（03J122）外墙内保温工程技术规程（JCJ144-2004）建筑保温砂浆 （GB/T204732006）建筑装饰装修工程质量验收规范（GB50210-2001）建筑工程施工质量验收统一标准（GB50300-2001）建筑节能工程施工质量验收规范（GB50411-2007）设计图纸；其它相应的国家标准和施工验收规范二、工程概况项目名称：筑梦家园项目情况：玻化微珠无机保温砂浆外墙内保温30mm厚设计要求：详本方案三三、系统及材料说明：（一）系统说明：1、以玻化微珠为保温材料加入无机和有机胶凝材料，直接抹在墙体表面为保温层，以耐碱网格布为增强层；以防水抗裂砂浆为抗裂防护层，外饰面为涂料，该产品具有导热系数低，无毒、无污染、防火、成本低、施工简便，可用于新旧建筑物墙体内保温工程。2、构造示意图如下： 涂料饰面玻化中空微珠无机外墙内保温砂浆系统基本构造基层墙体涂料饰面玻化中空微珠无机外墙内保温砂浆系统基本构造构造示意图界面层保温层抗裂防护层饰面层混凝土墙及各种砌体墙界面砂浆玻化中空微珠无机外墙内保温砂浆抗裂砂浆+网格布+抗裂砂浆柔性耐水腻子+涂料（二）材料说明：1、玻化中空微珠无机保温砂浆：拟用“神宇”、“奥捷”、“汇克”牌，规格为25kg/袋，3.0cm用量13.5kg/，配比为1kg玻化中空微珠无机保温砂浆:1kg水；2、抗裂砂浆：拟用“神宇”、“奥杰”、“汇克”牌，规格为25kg/袋，用量5kg/，配比为1kg抗裂砂浆:0.25kg水；4、网格布：采用160g/的耐碱网格布，规格为75/卷；四、施工部署：1、施工准备1、以片区为单位，成立外墙内保温工程施工管理组，签订施工承包合同，片区负责人负责本工程施工以及与建设单位、监理单位、其它分包单位的协调配合。2、项目经理部组成人员：项目经理、生产技术室、总工质检室、片区负责人、施工员、安全员、质检员、材料员、施工班组项目经理：宋松树公司质量监督组技术负责人：沈泽南质量负责人：胡亚兴材料负责人：陈小利二区施工管理组3、5号栋三区施工管理组4、6号栋四区施工管理组7号栋五区施工管理组8号栋一区施工管理组1、2号栋保温施工组3、施工组组部暑本项目有3#、4#、5#、6#、7#、8#栋共6栋，8个单元同时施工，2#栋待上述栋号完成后再施工，综合现场机械设备配备、施工组织管理架构、整体的施工部暑、施工组织总设计的实际情况，保温施工组织部署为以片区（1、2、3、4、5片区）为单位，组织施工管理和流水节拍。3、1劳动力组织本工程总施工人数为每片区约30人，每片区分两个施工班，每个施工班的施工人员为15人，包括材料运输、测量弹线、搅拌、贴板、切割、抹灰、打胶、力工。初步劳动力安排如下：序号工 种数量单位进场时间1材料运输2人2搅拌浆料3人3涂抹保温层6人4抹灰4人5测量、弹线2人施工另派注：以上施工人员按施工进度要求分批进场，施工人员根据工程实际需要可随时补充调节。3.2流水节拍每片区按梯间单元分2个施工班，施工流水节拍按35层为一个节拍分为施工面清理甩浆作毛粘贴钢丝网自检报验界面剂保温层抗裂层自检报验清理补整及门窗洞侧壁等工序组织保温施工。同时与内墙粉饰、外墙粉饰划分不同楼层组织交叉作业，互不干扰，互相保证，相互检查督促质量、进度，先内墙抹灰后保温施工。4、技术准备A、施工及技术管理人员，必须认真熟悉施工图纸，及时检查现场和图纸变更的情况；B、编制施工方案，办好开工审批手续；C、配备专人负责技术资料的收集和整理；D、组织培训施工人员熟练掌握外墙外保温施工工艺；E、对施工队进行技术及安全交底。F、制订“自检报验”的相应表格和程序。5、进场施工必须具备的条件。A、现场应有足够大的室内临时仓库，下铺塑料布，供堆放成品、材料。有简易宿舍，供食宿及工具设备存放。B、安全可靠的脚手架，材料场内运输工具设备。；C、提供施工用水电。D、主体分户验收工作已完成并合格。6、基层墙体的质量检验A、基层墙体必须清理干净，使墙体表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其他妨碍粘结的材料，墙体表面无凸出物，施工时应清洁平整；B、对于墙面施工洞、脚手架拉结口负责跟进修补；C、对于穿墙构件，做好其四周必须的防锈、防水处理；D、基层检查验收：基层墙体经处理后，其表面平整度、立面垂直度、阴阳角、方正度均需符合建筑装饰装修工程质量验收规范。五、施工进度计划总体进度控制按项目部总进度计划要求，即2011年6月1日前保温墙面工程完成。各栋的具体安排细化等按各片区实际情况另行确定。总原则是在内墙面粉饰完成后不少于2天，开始保温面施工。六、施工平面布置图由于保温材料质轻，保温施工设备简单，不另给平面图。七、材料用量计划表栋号3栋4栋5栋6栋7栋8栋总计保温面积（m2）120471143612207122071988819888139582保温料(kg)1445641372321464841464842386562386561674984抗渗砂浆(kg)542115146254931549318949689496628117网格布(m2)1445613723146481464823865.623865.6167496.2八、质量控制措施：（一）施工工艺流程1、门窗框四周堵缝墙面清理吊垂直、套方充筋控制线打点抹35mm厚SY-SIMK玻化无机中空微珠保温材料检验平整度、垂直度抹抗裂砂浆粘贴网格布提浆盖住网格布（显底不显色）内墙涂料。（二）、施工技术要求1、基层处理：1.1砖墙：将墙面上的污垢、灰尘清理干净，填堵施工洞孔并找平，要求找平平整4mm，即可做保温层。1.2砼墙：用10%的聚氯乙烯胶调水泥浆甩浆作毛，养护3至5天。1.3保温层涂抹前应根据设计厚度以楼地面上已弹十字墨线控制房间方正做点作饼。2、保温施工：2.1先将20kg水倒入搅拌机内，然后倒入一袋25kg玻化无机中空微珠保温材料，边倒边搅拌，搅拌3分钟后再加入5kg水，连续搅拌2分钟达到均匀后倒出使用（该材料随搅拌随使用，在3-4小时内用完，严禁用超时的材料）。2.2 保温层根据底层涂抹均匀，每次涂抹厚度不得大于2cm，根据设计要求,第一遍涂抹完毕固化后，方可进行第二遍的涂抹，保温层的最后一遍要求平整度、垂直度达技术规范。2.3 抗裂砂浆：2.3.1 SY抗裂砂浆（基料）每袋25kg加水配制（配比为4:1）。2.3.2搅拌过程：按照一定的比例先把水倒入搅拌机中，倒入抗裂砂浆基料，边搅拌边加料，搅拌时间为5-7分钟。2.3.3 把搅拌好的抗裂砂浆，用铁抹子均匀的涂抹在保温层上（其厚度3-5mm），找平贴网格布收光（外刷涂料）。2.4 增强层：2、4.1 涂料饰面层网格布：先将耐碱网格布按施工面裁好，在保温层上涂抹一层抗裂砂浆随后贴网格布，提浆盖住网格布即可（要求显底不显色）。2.5.1网格布搭接方法：搭接宽度不应小于50mm，耐碱网格布的边缘及其它部位严禁干搭、干贴。网格布必须嵌进在抗裂砂浆中，阴阳角处网布要压茬撒拉，阴角网格布搭接宽度大于50mm，阳角网格布搭接宽度大于200mm，同时要抹平找直，保持阴阳角的方正垂直。门、窗及加气块边预留100mm网格布。3、质量通病防治措施3.1 基体表面粉刷前需彻底清理干净，以免影响抹灰层与基体的粘结。3.2 砼表面必须进行界面处理，以提高抹灰层与基体的粘结。3.3 抹灰前基体浇水不透，抹灰前保温砂浆中的水分很快被基体吸收，使保温砂浆中的水泥等未充分水化生成水泥石，影响其粘结力，因而粉刷前基体浇水湿润很重要。3.4 严格控制材料的搅拌时间，保温材料添加了抗裂纤维，如搅拌不均匀，抗裂纤维的作用将大大降低。3.5 保温层粉刷结束稍干后，一定要用铁抹子提浆、压实，提高保温层表面强度，从而提高粉刷层之间的粘结力。4、质量要求外墙外保温层、防护面层允许偏差项次项 目允许偏差mm验收方法保温层抗裂层1表面平整43用2m靠尺和楔形塞尺检查2阴、阳角垂直43用2m托线板检查3立面垂直43用2m托线板检查4阴、阳角方正43用20cm方尺和楔形塞尺检查5分格条（缝）平直/3用拉5m小线和尺量检查6保温层厚度按设计厚度不应有负偏差用棒针插入和尺量检查7立面全高垂直层高5m8经纬仪、拉线、钢尺5m10建筑总高度H（mm）H/1000，并且30拉线5m线（不足5m时拉通线）、钢尺（三）、施工现场质量控制要点：1、基层控制：基层清理必须干净，粉刷前一天浇水润湿。2、界面剂：2.1 界面剂手工搅拌，稠度满足施工要求即可。2.2 砼墙、加气砼墙表面批上界面剂后，必须在未干燥时随即抹保温材料。3、保温材料3.1 保温材料搅拌时只需控制搅拌时间和稠度，搅拌时间不少于6分钟，稠度不大于8cm。3.2 严格控制保温材料的涂抹厚度，每遍涂抹不
