某地块模板工程专项施工方案.doc

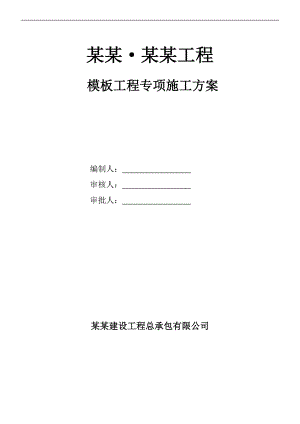

某某·某某工程 模板工程专项施工方案编制人： 审核人： 审批人： 某某建设工程总承包有限公司目 录一、编制依据2二、编工程概况2三、基本要求2四、特别要求3五、模板体系设计3六、模板的施工4七、混凝土浇筑的要求8八、搭设及拆除的安全技术措施8九、质量保证措施11十、安全保证措施11十一、质量、安全施工管理机构13十二、计算书14一、编制依据1、本工程的结施图。3、规范：序号内 容规 范1建筑施工扣件式钢管脚手架安全技术规范JGJ13020112建筑施工模板安全技术规范JGJ16220083建设工程项目管理规范GB/T5032620064混凝土结构设计规范GB50010-20105混凝土结构工程施工质量验收规范GB50204-20026建筑结构荷载规范GB50009-2012二、工程概况本工程为成都锦绣岷江城市建设开发有限公司在新津县邓双镇辖区内兴建的某某·某某项目，该项目为地下一层地上三层的联排公寓框架结构，共24栋，地下室为大型停车场。总筑面积57964.84m2，建筑工程等级二级，设计使用年限50年。抗震设防烈度: 7度。三、基本要求1、模板及其支撑系统必须满足以下要求(1)保证结构、构件各部分形状尺寸和相互间位置的正确。(2)必须具有足够的强度，刚度和稳定性。(3)模板接缝严密，不得漏浆。(4)便于模板的安拆。2、按规范要求留置浇捣孔、清扫孔。3、浇筑混凝土前用水湿润木模板，但不得有积水。4、墙、柱模板在混凝土浇筑完后1012小时即可拆除，框架梁、板模板在混凝土强度达到设计强度的75%后可拆除，悬臂梁及相邻的板在混凝土强度达到设计强度的100%后方可拆除，施工中在施工现场作好试块，与结构混凝土同条件养护，经试验确定具体的拆模时间。承重模板（梁、板底模）的拆除要求如下表所示：结构名称结构跨度（m）达到砼标准强度的百分率（%）板250> 2 875梁875>8100梁悬臂构件2100>21005、上层梁板施工时应保证下面一层的模板及支撑未拆除。6、模板接缝应严密，对局部缝隙较大的采用胶带纸封贴。7、现浇结构模板安装的允许偏差见下表（单位：mm）现浇结构模板安装的允许偏差表项 目允许偏差轴线位移5底模上表面标高±5截面内部尺寸+4、-5相邻两板表面高低差2表面平整（2m长度上）3四、特别要求1、模板安装完成后，必须要经过平整度测量；砼浇注时，板底水准仪测量，尺寸有偏差的及时调整支撑。2、模板上对每根梁进行放线，用以检查梁的截面尺寸。3、柱模的底排螺杆离地不超过300,以上每排螺杆间距不超过500。4、转角柱木方要顶到阴角位。5、外墙柱模采用拉顶结合，提前在模板处预埋拉环。6、墙、柱、梁模板内设置可卡式砼内撑条。7、安装外墙模板时，上层模板应深入下层墙体20cm,下层墙体相应位置预留钢筋限位，以防跑模或错台。8、柱模下口提前一天用砂浆封堵，保证底部不渗浆。9、柱、剪力墙钢管或槽钢应顶到顶，顶部用木方收口。10、梁底采用步步紧卡住，防止梁侧模板涨模、漏浆，并且为了防止漏浆要贴海绵条。11、楼梯模板采用全封闭方式，板底、板面模板采用双钢管、12对拉螺杆固定。五、模板体系设计本工程地下一层，层高为3.6-4.2m，地上三层，首层高3.5m，二层高3.3m，三层高3.55m。地下室顶板楼板最大厚度为160mm；地上部分的楼板厚度为100、110、120、130、140mm共五种。地下室梁尺寸大部份为500*700，少数几条梁的截面尺寸为300*600、500*900、200*2150、400*700、300*650、600*900等；首层、二层、三层的框架梁一般为200*500、300*400、200*600。地下室顶板厚度为160mm,地上部分的楼板厚度在100-160mm。本工程的支撑体系采用钢管脚手架支撑。 1地下室顶板搭设：纵向间距为1000 mm，横向间距为1000 mm，扫地杆离楼面起200mm设置，水平杆步距1600，纵横向水平杆与各层的梁侧面砼顶牢固；模板平板、采用12mm厚覆膜木胶板。楼面板底第一层采用单枋，间距300mm；第二层采用48双钢管，间距1000mm。2地下室顶板梁的搭设：梁底下设双排脚手架，按1000mm沿梁设置；梁底设一层木枋，木枋间距为200mm，跨度为1000mm。梁底设步步紧卡底模，对于梁高小于700mm时，侧板支撑间距为500mm，对于个别梁高大于800mm，梁侧设竖肋枋木间距为300mm一道，梁采用12穿心螺栓竖向间距为400mm一道，横向间距600mm一道，12穿心螺栓加48钢管及蝴蝶扣压实固定。支撑体系扫地杆离楼面起200mm设置，纵横向设置水平杆，水平杆步距1800。3、地上部分的楼板搭设：纵向间距为1200 mm，横向间距为1200 mm，扫地杆离楼面起200mm设置，水平杆步距1600，纵横向水平杆与各层的梁侧面砼顶牢固；模板平板、采用12mm厚覆膜木胶板。楼面板底第一层采用单枋，间距300mm；第二层采用48双钢管，间距1200mm。4、地上部分的梁搭设：纵向间距为1200 mm，横向间距为1200 mm，扫地杆离楼面起200mm设置，水平杆步距1600，纵横向水平杆与各层的梁侧面砼顶牢固；模板平板、采用18mm厚夹板。楼面板底第一层采用单枋，间距300mm；第二层采用48双钢管，间距1200mm。5、本工程柱主要有如下截面（mm）：600×600、500×500、500×600、400×600，框架柱最大截面尺寸为800×800，柱模使用48短钢管竖向设置，间距按100mm，钢管抱箍在高度方向的间距按400500mm设置，施工要结合实际情况做到上疏下密。为保证柱线角顺直，和保证柱模的侧向刚度，在柱模上设置12对拉螺杆，间距按400500mm设置，拉杆按规范要求攻丝。 六、模板工程施工因本工程的工期十分紧张，为确保工程工期，拟对每栋别墅的首层板、二层板、三层板及屋面板各配一套12mm厚新模板及相应支顶材料（模板数量按现场进度要求足量配置），支撑体系主要使用钢管脚手架支撑。木模板工程是砼成形的关键一环，模板安装应牢固可靠，符合图纸尺寸、平整度、垂直度应符合规范要求。模板安装时，板缝要密实，拉结要牢固。拆模后要起钉，将板表面清铲干净。具体操作如下：1）、地下室外墙模板外墙均使用12厚覆膜木胶板。、墙体模板在安装前必须进行预拼装 、墙体覆膜木胶板的刚度必须足够，防止变形，两块模板间采用穿墙螺栓拉结，水平间距450mm，竖向间距第一道为150，第二道为400，第三道及以上为450mm,穿墙螺栓采用M14对拉丝。、穿墙螺栓固定在横挡上，同时穿墙螺栓应垂直墙面。、覆膜板拼装大模板，横档采用48钢管，横档采用双横管，用山形扣件固定，竖档木方间距15cm，立管在横管与模板之间。、对于连墙柱，柱与墙模板交接处的阴角部位用木楞进行固定。、在砼墙内预留洞口时，应采用覆膜板及木楞制作，内支撑间距不大于20cm，洞口下板留设出气孔，出气孔直径不少于30mm，呈梅花型布置，数量视洞口而定，间距不大于20cm，同时每间隔40cm留设一个直径70mm的振捣孔，在洞口下部，墙模板留设浇筑口，以便从洞口下料浇筑。、地下室外墙配模时，底部预留15mm,待模板加固校正后用水泥砂浆封堵根部。覆膜板拼合剪力墙模板150 400 450 450 450 450 450 450墙厚斜撑2）、柱模板柱模采用12厚覆膜木胶板,配置柱模时一次配到梁底，柱模板立档间距a不大于10cm。柱箍采用钢管。最下一道柱箍距地面200，第二道距第一道400，以上间距均为400。柱支撑及校正采用满堂脚手架，脚手架间隔不大于6m设斜撑或剪力撑一道，以确保立杆的稳定性、满堂脚手架的搭设应满足支撑梁板的受力及构造要求。柱模板拼接时严禁直缝拼接。柱模与梁柱接头模板一次配成，留设梁窝，模板一次支设，拆除时只拆柱身，留梁柱接头，保证接头美观，梁柱接头模板与柱身模板的拼接位置为最大梁底下40cm及80cm，相对面的模板高度一致，梁柱接头的最短两块模板不得少于两道柱箍，梁柱接头模板与柱身模板为两段，通过在拼缝处用木楞钉牢，并错茬拼装，拆除柱模时先将两节模板连接处的木楞拆除，再将柱身模板拆除，但不得挠动梁柱接头模板。柱箍50×100木楞M14对拉丝M14对拉丝50×100木楞柱箍覆膜木胶板及梁柱节点3）、梁板模梁板模在安装过程中必须严格按照图纸标高要求做好水平标记，以利于施工中方便控制其标高，好在板面四角通线控制楼板的平整度，严格按照建设方平整度要求进行施工及验收。梁模板安装应先钉接头板，校正加固后，进行底板及支撑系统的安装。梁旁板按450加斜支撑500，梁旁板要求平顺垂直通光，水平支撑牢固，建筑物外侧梁旁采取加木枋钉斜拉的方式，使旁板能均匀受力，严禁借外脚手架作支撑。以免振捣混凝土时发生模板变形。凡跨度大于4米的支承梁板及L>2米的悬臂梁均需按设计要求和规范规定将模板起拱。板和梁跨中起拱量为2.5L/1000，悬臂梁悬臂端点起拱L/300。施工中为了防止漏浆，使用胶纸封堵梁、墙、板模板间缝隙，使用泡沫双面胶封堵构造柱的模板间缝隙。保证砼浇筑时不漏浆。梁、板、墙模板支撑示意图4)楼梯模楼梯底模采用12厚覆膜木胶板，扣件式钢管支撑，楼梯模板采用全封闭式。5)、梁柱、梁墙节点梁柱、梁墙节点为防止梁头与柱墙出现错台，用墙模立杆（木方）压住梁头模板，或使梁水平支撑伸至墙内。梁柱、梁墙节点模板做法6)、墙体接茬所有墙体接茬部位在上施工段浇筑混凝土时预埋螺栓，模板底部加一道水平木方，混凝土墙顶部与上层模板接触处粘贴海绵胶，在施工上层时用螺栓锁脚。墙体接茬处模板支设7)、墙头模板剪力墙墙头堵头模板宽度与墙体厚度相同，堵头方木压在剪力墙模板头上。如附图：剪力墙墙头模板支设七、混凝土浇筑的要求本工程的楼面水平运输采用泵管浇捣楼面砼。施工过程中必须严
