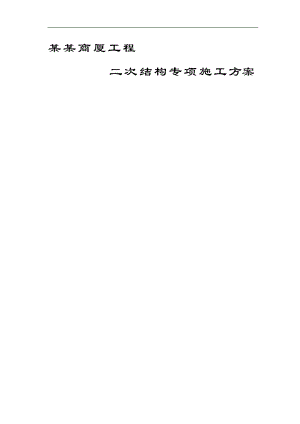

某商厦工程二次结构砌体施工方案.doc

某某商厦工程 二次结构专项施工方案目 录一、编制依据11.1、施工图纸11.2、批准执行的施工组织设计11.3、国家法律、法规11.4、ZTB中天建设集团有限公司企业标准（2006版）1二、工程概况12.1、工程概况12.2、工程参建单位：2三、项目组织管理2四、施工准备2五、轻质蒸压砂加气混凝土砌块（外墙）施工35.1、材料要求35.2、主要机具35.3、作业条件35.4、操作工艺45.5、质量标准6六、轻质蒸压加气混凝土砌块（内墙）施工76.1、材料要求76.2、主要机具86.3、作业条件86.4、操作工艺86.5、质量标准10七、轻质混凝土空心条板隔墙施工117.1、施工准备117.2、作业条件127.3、施工程序127.4、轻质隔墙板操作工艺127.5、轻质隔墙质量标准14八、成品保护15九、施工注意事项16十、安全、环境保护措施17二次结构专项施工方案一、编制依据1.1、施工图纸某某市建筑设计院设计的某某商厦建筑、结构施工图。1.2、批准执行的施工组织设计批准执行的某某商厦工程施工组织设计。1.3、国家法律、法规1、建筑工程施工质量验收统一标准GB50300-20012、砌体工程施工质量验收规范GB50203-20023、某某市工程建设标准设计（DBJT29-18-2005）05J3-44、某某市工程建设标准设计（DBJT29-18-2005）05J3-65、蒸压砂加气混凝土砌块应用技术规程（DB29-128-2008）6、蒸压加气混凝土砌块（GB119682006）1.4、ZTB中天建设集团有限公司企业标准（2006版）二、工程概况2.1、工程概况某某商厦工程位于某某市中心城区金融地带，地处和平区，滨江道与河北路交口。东临竹荫里居民区，南接米莱欧商场，西临临滨江道，北临河北路。该工程为框架结构，建筑占地面积1788m2，总建筑面积13722m2，商业用房。主楼建筑高度41.6m，地下一层，地上九层。地下1层层高4.5m；地上首层层高5.0m；二、三层层高4.2m；四层层高4.2m，局部7.35m、8.4m；五层层高4.2m，局部5.35m；六层层高4.2m，局部5.25、6.3m；七层层高4.2m；八层层高4.2m，局部3.15、5.2、7.35m、九层层高4.2m，局部5.25、7.35m。二次结构墙体材料：外墙为250厚蒸压轻质砂加气混凝土砌块，专用粘结剂砌筑；内墙为蒸压轻质加气混凝土砌块，墙厚200mm，管道井、风道竖井周边100mm，±0.000以下M7.5水泥砂浆砌筑，±0.000以上M5混合砂浆砌筑；商铺分隔墙为轻质混凝土空心条板，厚度为90mm；回填土下砌体采用Mu7.5水泥砖，M7.5水泥砂浆砌筑。卫生间墙体下部做C20混凝土防水台，宽度同墙宽，高出相邻地面150mm。二次结构中的圈梁、过梁及构造柱砼强度等级为C20。2.2、工程参建单位：某某商厦工程分别有下列单位参与施工建设。建设单位：某某百富勤投资发展有限公司设计单位：某某市建筑设计院勘察单位：某某市勘察院监理单位：某某市联合工程建设监理公司施工单位：中天建设集团有限公司某某分公司三、项目组织管理二次结构作为主体结构的辅助功能分隔作用，是整体施工质量的重要组成部分。项目部指定专职工长对二次结构分项工程进行管理，项目部技术、质检部门对施工班组与项目部管理人员进行系统的技术、质量、安全交底。二次结构施工管理小组四、施工准备本工程二次结构从二层开始，由于要根据专业安装工程的进度而施工。前期投入的人员较少，计划投入机械设备与劳动力如下：序号机械（工具）名称数量1砂浆搅拌机12施工电梯13手推小车20劳动力投入：序号工种人数1砖瓦工402普工303木工84钢筋工55混凝土工6五、轻质蒸压砂加气混凝土砌块（外墙）施工5.1、材料要求1、轻质砂加气混凝土砌块的型号、规格、体积密度级别和强度等级必须符合设计要求，砌块尺寸允许偏差和外观质量应符合产品合格标准的规定，有产品出厂合格证明。2、轻质砂加气混凝土砌块的产品龄期应超过5d，砌块强度级别不能低于A2.5级。3、砌块砌筑必须使用与砌块材料相匹配的专用粘结剂，并有产品出厂合格证。砌体进场后，见证取样进行复验。检验合格后方可使用。4、混凝土预制块，612钢筋，铁扒钉（46），小木楔等。5.2、主要机具搅拌机、手提砌锯机、手提电动搅拌机、瓦刀、刮勺、橡皮锤、水平尺、磨砂板、毛刷、皮数杆、尼龙线、红铅笔、铁撬、拌料桶、灰浆桶、锤子、镂凿等。 5.3、作业条件1、现场存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。并尽量减少二次倒运。2、根据墙体尺寸和砌块规格，妥善安排砌筑平面排块设计，尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排块设计，避免浪费。3、砌砂加气混凝土块的部位在结构墙体上按1000mm标高线分层划出砌块的层数，安排好灰缝的厚度。在相应的部位弹好墙身门洞口尺寸线，在结构墙柱上弹好砂加气混凝土墙的立面边线。标柱窗口位置。4、门洞两侧可浇注成钢筋混凝土小立柱，作为边框，也可以在砌筑同时按规定间距摆放混凝土预制块（内埋木砖），用来固定门框。5、遇有穿墙管线，应预先核实其位置、尺寸。以预留为主，减少事后剔凿，损害墙体。5.4、操作工艺5.4.1、工艺流程：基层处理 砌砂加气混凝土块 砌块与门窗口联接 砌块与楼板联接 砌块与楼板联接5.4.2、基层处理：将砌筑加气混凝土墙根部的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。5.4.3、砌砂加气混凝土块：1）砌筑时按墙宽尺寸和砌块的规格尺寸，按排块设计，进行排列摆块，不够整块时可以锯割成需要的尺寸，但不得小于砌块长度的13（600×13mm）。2) 砌块排列应从基础面或楼面排列，排列时尽可能采用主规格的砌块，砌体中主规格砌块应占总量的75%80%。3)砌筑前先用水湿润基面，然后用1：3水泥砂浆铺砌第一皮砌块，砌块侧面的垂直缝应铺粘合剂，并以水平尺、橡皮锤校正砌块水平和垂直度。4) 第二皮砌块开始均用专用粘结剂辅砌，并须待第一皮砌块水平灰缝的砌筑砂浆凝固后方能进行。5）每皮砌筑前先用靠尺检查下皮砌块表面(铺浆面)的平整度，不平整处用磨砂板磨平后用毛刷清理干净再铺水平、垂直缝处的粘结剂。6）砂加气砌块使用专用粘结剂施工时，不得用水浇湿砌块进行砌筑。7）砌块水平灰缝应用刮勺均匀施铺粘结剂于下皮砌块上表面，砌块的垂直灰缝可先铺粘结剂于砌块侧面，然后上墙砌筑，并用橡皮锤轻击砌块。要求灰缝饱满，不得有空隙，并及时将挤出的粘结剂清除干净。灰缝厚度控制为24mm。8）每皮砌块砌筑时，宜用水平尺、橡皮锤校正砌块水平和垂直位置，并做到上下皮砌块错缝搭接，其搭接长度一般不宜小于被搭接砌块长度的1/3，且不小于150mm。砌体应逐层砌筑，不宜留设接槎口。9）砌体与钢筋混凝土柱（墙）交接处，应每隔500或每隔两皮砌块设一道26.0拉结钢筋，拉结钢筋通长设置。在砌块的水平灰缝面开设通长的凹槽（槽宽、深度比钢筋大10），置入钢筋后，应用粘结剂或M7.5水泥砂浆填实至槽的上口平。10）当墙高>3.6m，应在墙体中部增设与结构柱、墙相连的通长水平圈梁，宽度同墙厚，高度150mm，配筋412,6200。11）在墙体的转角，纵横墙的交接处及自由端，洞口宽度大于2m的洞口两侧，沿墙长不大于4m设置钢筋混凝土构造柱。截面200mm×墙厚，配筋412,6200。按以下要求施工：构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进（退60），同时在砌体顶部处如果根据排砖是进时，也应砌成退砌马牙槎；马牙槎沿高度方向尺寸不应超过300；施工前应进行排砖，如果排砖后马牙槎的尺寸与规定不符时，允许偏差不应超过100，但不应超过二处；拉结筋应采用26.0钢筋，伸入墙体内长度及间距应符合相应规定。12）构造柱立模前，应将马牙槎与混凝土交接面上的灰屑用毛刷清理干净后再立模，浇捣前要检查是否已清理干净，并适当浇水湿润。构造柱混凝土应留置试件，按每一检验批至少留置一组要求留置。13）墙体过梁：为钢筋混凝土预制过梁，过梁宽度应比砌块墙体厚度小10mm，安装时应座浆饱满，结合牢固。5.4.4、砌块与门窗口联结：1）如采用后塞口时，将预制好的混凝土块，按洞口高度在2m以内每侧砌置三块，洞口高度大于2m时砌置四块，混凝土块四周的砂浆要饱满密实（如门框的用料为黄花松，每侧应砌置四块混凝土块）。安装门框时用手钻在边框上预先钻好钉眼，然后用钉子将门框与混凝土内的木砖钉牢。2）也可以将门窗洞口周边做成钢筋混凝土边框，边框与门窗木框边缝的余量每边为15mm。门窗上口及窗洞口一般可做成钢筋混凝土拉结带，且全长贯通，以增强砂加气混凝土墙体在门窗洞口等薄弱部位的整体性。3）门窗口过梁部位，当洞口宽度小于500mm时，又无钢筋混凝土带，可采用三个砌块先加工成楔形，用粘结砂浆事先粘结成过梁形状，经自然养护23d之后使用。砌筑时先在门窗口上槛及压脊部位铺粘结砂浆后安装就位。当洞口宽度大于500mm时，上口可按上述做成钢筋混凝土拉带梁。5.4.5、砌块与楼板（或梁底）的联结楼板的底部（或梁底），应预留拉结筋，便于与砂加气混凝土墙体拉结。当楼板或梁底未事先留置拉结筋时，在砌块与梁板底面间应预留1025mm空隙，在砌最上皮砌块时，每砌完一块用经防腐处理的小木楔（间距约600mm）在砌块上皮紧贴楼板底（或梁底）背紧。空隙内的填充物在墙体砌筑完成7d后进行，两侧以玻璃纤维棉、矿棉和PU发泡剂嵌填，也可用水泥砂浆或粘结砂浆填实。5.4.6、检查修整墙体砌完后须检查表面平整度，如有少量超偏，可用钢齿磨板和磨砂板磨平，使偏差值控制在允许范围内。5.4.7、电器管线、盒敷设1、电器管线、盒敷设工作，必须待墙体砌筑完成并达到一定强度后方能进行。先在墙体上按设计位置弹出管线、盒的开槽、剔洞位置，用手提电动切割机并辅以手工镂槽器开线槽。线槽的深度：竖缝不得大于1/3墙厚，水平缝不得大于1/4墙厚；盒洞的尺寸应比盒的外围尺寸略大些。2、盒洞剔好后，将洞内清理干净，用水将洞内湿润，然后用M10的聚合物水泥砂浆将接线盒、开关盒稳埋。3、浇楼板中的管线弯进墙体时，应贴近墙面敷设，且垂直段高度诅低于一皮砌块的高度。4、敷设管线后的槽应用1：3水泥浆填实，宜比墙面微凹2mm，再用粘合剂补平，沿槽长外贴宽度不小于100mm的玻璃纤维网格布增强。5.5、质量标准5.5.1、主控项目：1、使用的原材料和砂加气混凝土块品种，强度必须符合设计要求，质量应符合蒸压砂加气混凝土砌块应用技术规程（DB33/T1022）标准的各项技术性能指标，并有出厂合格证。2、砂浆的品种标号必须符合设计要求。砌块接缝砂浆必须饱满，按规定制作砂浆试块，试块的平均抗压强度不得低于设计强度，其中任意一组的最小抗压强度不得小于设计强度的75。3、转角处必须同时砌筑，严禁留直槎，交接处应留斜槎。5.5.2、一般项目1、通缝：每道墙3皮砌块的通缝不得超过3处，不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均
