某商业城钻孔灌注桩基础施工方案（山东） .doc

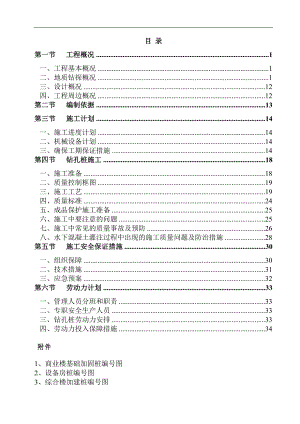

目 录第一节工程概况1一、工程基本概况1二、地质钻探概况1三、设计概况12四、工程周边概况12第二节编制依据13第三节施工计划14一、施工进度计划14二、机械设备计划14三、确保工期保证措施14第四节钻孔桩施工18一、施工准备18二、质量控制框图19三、施工工艺19四、质量标准24五、成品保护施工准备25六、施工中要注意的问题25七、施工中常见的质量事故及预防26八、水下混凝土灌注过程中出现的施工质量问题及防治措施28第五节施工安全保证措施30一、组织保障30二、技术措施31三、应急预案32第六节劳动力计划33一、管理人员分班和职责33二、专职安全生产人员33三、钻孔桩劳动力安排33四、劳动力投入保障措施34附件1、商业楼基础加固桩编号图2、设备房桩编号图3、综合楼加建桩编号图第一节 工程概况一、工程基本概况工程名称：广某某商业城项目工程地点：东圃大马路工程规模：项目总建筑面积约10万平方米，8层。其中：原有建筑物改造约56458平方米、加建约43622平方米。建设单位：某某纺织品进出口集团有限公司监理单位：某某顾问有限公司基础形式：钻孔桩基础。直径有500mm、600mm、800mm三种。二、地质钻探概况1、场地位置及地形地貌拟建工程位于某某市天河区东圃，地貌单元属珠江三角洲平原，为旧建筑场地，地势平坦。钻点地面高程8.959.20m。2、岩土层划分及其物理力学性质根据场地勘察揭示的地质资料，经综合整理，可将场地内岩土自上而下划分为第四系人工填士层、海陆交互相沉积土层、残积土层及白垩系沉积岩等四大类。现分述如下：（1）人工填土层（Q4ml，层号1)各钻孔均有分布(详见钻孔柱状图，下同)。顶面高程8.959.20m，厚度1.507.20m。土性为杂填土，灰、灰黄、褐红色，由砼块、碎石、中粗砂、粉质粘士等组成，稍湿，稍基本压实，钻孔顶部普遍为0.25m的砼。取土样l件。标贯试验18次，N=513击，Nm=7.3击，Nk=6.2击；N=3.411.3击，Nm=6.6击，Nk=5.6击。（2）第四系海陆交互相沉积土层（Q4mc，层号2)普遍分布，按土性不同可划分为4个亚层。淤泥质土（层号2-1)ZKl、23、24共3个钻孔有分布。顶面高程6.652.04m，顶面埋深2.507.00m，深度0.802.50m。呈灰黑色，饱和，流塑，粘性好，含有机质、粉砂。取土样1件，按含水率WO指标查得承载力特征侍fak>l00kPa。标贯试验2次，N=34击，Nm=3.5击，N=2.63.7击，Nm=3.2。建议该层地基承载力特征值fak=70kPa。 淤泥质粉砂、粉砂(层号2-2) ZKl4、610、12、13、15、16、1821、25、26共19个钻孔有分布。顶面高程7.652.97m，顶面埋深l.506.00m，厚度l.405.00m。呈灰、灰黄、灰黑色，饱和，松散状，含少量有机质，局部夹粉质粘土。取土样8件。标贯试验17次，N=410击，Nm=6.4击，Nk=5.7击；N=3.58.8击，Nm=5.7击，Nk=5.0击，查得承载力特征值fak<140kPa。建议该层地基承载力特征值fak=90kPa。 中砂(层号2-3) ZK3、8、9、12、18、25共6个钻孔有分布。顶面高程3.011.56m，顶面埋深6.007.50m，厚度0.903.00m。呈灰黄、灰白色，饱和，稍密状，含粘粒。取土样1件。标贯试验4次，N=1215击，Nm=12.8击，最小平均值12.4击，N=9.912.5击，Nm=10.6击，最小平均值10.3击，查得承载力特征值fak=182kPa。建议该层地基承载力特征值fak=180kPa。 粉质粘土(层号2-4)ZKl、2、511、13、15、16、1824共19个钻孔有分布。顶面高程4.700.01m，顶面埋深4.509.00m，厚度1.004.40m。呈灰白、灰黄、褐红色，湿，可塑状，粘性好，局部含粉砂或夹薄层粉土。取土样7件，按孔隙比e0及液性指数IL指标查得承载力特征值fak=214kPa。标贯试验21次，N=614击，Nm=9.5击，Nk=8.6击；N=4.911.7击，Nm=7.9击，Nk=7.2击，查得承载力特征值fak=204kPa。建议该层地甚承我力特征值fak=180kPa。（3）残积层(Qel，层号3)粉质粘土 ZK113、16、1820、2226共22个钻孔有揭露。顶面高程3.01-2.41m；顶面埋深6.0011.40m；层厚1.208.50m。棕红色，泥质粉砂岩风化残积土，湿，硬塑状，稍具粘性。取土样10件。标贯试验23次，N=1628击，Nm=21.7击，Nk=20.3击；N=12.222.4击，Nm=17.2击，Nk=16.1击，查得承载力特征值fak=393kPa。建议承载力特征值fak=250kPa。 （4）白垩系沉积岩(K，层号4) 场地内基岩属白垩系沉积岩，为棕红色泥质粉砂岩。受岩性、构造等因素影响，基岩风化不均，局部存在软硬夹层现象，根据钻孔揭露深度，按风化程度划分全风化岩带、强风化岩带、中风化岩带、微风化岩带。 全风化岩带：ZK1、3、4、12、13、19、26共7个钻孔有揭露。顶面高程-0.98-4.33m；顶面埋深10.0013.OOm；层厚l.103.50m。原岩结构可辨，已风化成坚硬状土，遇水易软化。标贯试验6次，N=3245击，Nm=39.8击，Nk=35.8击；N=25.234.3击，Nm=30.4击，Nk=27.7击，按残积土查得承载力特征值fak>660kPa。建议承载力特征值fak=450kPa。 强风化岩带：各钻孔均有揭露。顶面高程-0.80-13.74m；顶面埋深10.0022.80m；层厚2.4018.20m。岩芯呈半岩半土状，手折可断，属极软岩，遇水易软化，局部夹较多短柱状中风化岩及中风化岩块；ZK2、15、16、20、23、24、25夹l4层中、微风化岩。标贯试验24次，N=5286击，Nm=60.3击，Nk=57.2击；N=37.460.2击，Nm=44.2击，Nk=42.2击。建议承载力特征值fak=600kPa。 中风化岩带：ZK38、10、1113、15、16、18、19、2125共19个钻孔有揭露。顶面高程-6.36-18.96m：顶面埋深15.5028.00m，层厚O.809.00m。岩石裂隙较发育发育，岩芯呈块状、饼状、短柱状，属极软软岩，锤击声哑。由于该带岩石裂隙较发育，未能取到足够长度的芯样做抗压试验。建议承载力特征值fak=1000kPa。 微风化岩带：各钻孔均有揭露。项面高程-8.09-23.21m；顶面埋深17.1032.20m，揭露层厚3.006.20m。岩石局部见少量裂隙或局部裂隙稍发育，岩芯多呈长短柱状，局部块状，属软较软岩，锤击声哑不脆。取得24组岩样做天然抗压强度试验，fr=9.324.0MPa，平均16.3MPa，标准值14.6MPa。建议fr=12MPa，承载力特征值fak=2500kPa。3、地下水概况 场地含水砂层较发育，含孔隙水，2-2层淤泥质粉砂、粉砂含水量贫乏，2-3层中砂含水量丰富；人工填土层下部存在一定量的上层滞水，基岩含少量裂隙水。地下水的补给主要来源为大气降水及含水层侧向补给，地下水位随季节性变化，雨季水位上升，旱季水位下降。在钻探期间测得钻孔内静止水位埋深l.502.20m。抗浮设防水位可取室外地坪标高。 4、特殊性岩土 （1）人工填土 本层全部钻孔均有分布，呈压实状，成份较复杂，均匀性差，地基承载力特征值低。 2、软土 根据钻钻探资料分析，场地的3个钻孔分布1层具流变性及触变性的淤泥质土，顶面高程2.507.OOm，层厚0.802.50m，含水量w=34.9；固结指标压缩系数av1-2=0.61MPa-1，该层具高灵敏度、高压缩性和易触变失稳的特性。对地基基础稳定性影响较大，当地面堆载量较大时淤泥质土压缩变形较大，对相邻建筑物不利影响较多，另多对桩基亦会产业负摩擦力效应，产生下拉荷载。 3、红层的不均匀风化现象 本场地基岩为白垩系红层，岩性为泥质粉砂岩。钻孔揭露在强风化岩带中部夹中风化岩及中风化岩块，风化程度不均匀，同时全风化岩、强风化岩存在遇水易软化特性，致使强度降低。地质钻探钻孔平面布置图三、设计概况1、商业楼基础加固桩基础。采用钻孔桩，桩直径为500mm，共有146根，桩的单桩承载力特征值为600KN，要求进入中风化岩不少于1.0m。暂定桩长20.0m，桩身混凝土强度设计等级为水下砼C20，采用商品混凝土。钢筋笼长度为13.5m，锚固长度为500mm，箍筋为6200，加劲箍为142000，主筋分别为816。2、设备房桩基础。采用钻孔桩，桩直径分为600mm、800mm两种，其中600mm有14根，800mm有8根，共有22根桩，600mm的单桩承载力特征值为1900KN，800mm的单桩承载力特征值为3300KN，要求进入泥质粉砂微分化岩不少于0.50m。暂定桩长25.030.0m，桩身混凝土强度设计等级为水下砼C25，采用商品混凝土。600mm箍筋为8200，加劲箍为122000，主筋分别为720。800mm箍筋为8200，加劲箍为122000，主筋分别为1020。3、综合楼加建桩基础。采用钻孔桩，桩直径为800mm，共有56根桩，单桩承载力特征值为4100KN，要求进入泥质粉砂微分化岩不少于0.50m。暂定桩长25.030.0m，桩身混凝土强度设计等级为C30，采用商品混凝土。主筋分别为1020。箍筋为8200，加劲箍为122000。四、工程周边概况本工程属建筑物功能性改建拆除，部分加建。场地已经硬地化，施工环境好。但靠近城镇，附近人流集中，应此在施工中要特别注意以下几个问题，尽量做到少扰民：1、施工围蔽及安全围护2、施工噪音的处理及施工时间段的控制3、施工灰尘及防止火灾的控制4、西面高压电缆的施工安全防护第二节 编制依据1.建设工程质量管理条例2.建筑地基基础设计规范（GBJ7-89）3.混凝土结构设计规范（GBJ10-89）4.建筑抗震设计规范（GBJ11-89）5.建筑桩基技术规范（JGJ94-94）6.建筑地基处理技术规范（JGJ79-2002）7.建筑地基基础基础工程质量验收规范（GB50202-2002）8.混凝土结构工程施工质量验收规范（GB50204-2002）9. 建筑结构荷载规范（GB50009-2006）10.建筑地面工程施工质量验收规范（GB50209-2002）11. 混凝土结构加固设计规范（GB50367-2006）12.建筑工程施工质量验收统一标准（GB50300-2001）13.钢筋焊接及验收规程（JBJ18-2002） 14. 本工程施工承包合同15. 广某某商业城项目施工图纸16.广某某商业城项目岩土工程勘察报告（201
