某公司职工公寓楼施工组织设计.doc

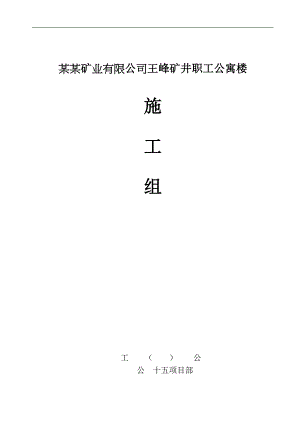

某某矿业有限公司王峰矿井职工公寓楼施工组织设计某某化工建设（集团）有限公司某某分公司十五项目部编制与审批单位一、编制单位：某某化工建设（集团）有限公司某某分公司参编人员：公司审批人:二、建设单位：某某矿业有限公司审 批 人：三、监理公司：某某建安工程监理有限公司审 批 人：目 录第一章 编制说明第二章 工程施工组织机构第三章 工程概况第四章 主要施工方法及技术保证措施第五章 施工进度计划第六章 施工平面布置图第七章 确保工程质量的技术组织措施第八章 确保安全生产的技术组织措施第九章 确保文明施工的技术组织措施第十章 确保工期的技术组织措施第十一章 工程质量通病防治措施第十二章 季节施工质量保证措施第十三章 工程资料管理第十四章 管理人员名单第一章 编制说明第一节 编制目的编制本施工组织设计的目的为王峰矿井单身公寓楼工程提供完整性的技术文件，用于指导建筑、结构、装饰工程的施工。确保优质、高速、安全、文明、全面完成工程的建设任务。第二节 编制依据本施工组织设计编制的依据为：甲方提供的本工程设计文件、图纸；甲方规定的施工用地范围；国家、行业、地方现行各类建筑施工规范、规程及验收标准；设计指定的各种标准、规范、规程及标准图集。第二章 工程施工组织机构按照项目法施工要求，现场设立“王峰矿井单身公寓楼项目部”。统一对建筑工程进行组织指挥、管理、协调和控制。项目经理部成员将以科学管理、精干高效、结构合理为原则，选配具有改革开拓精神，施工经验丰富，服务态度良好，勤奋实干的工程技术管理人员组成。“项目部质保体系网络图”附后。“项目部安全保证体系网络图”附后。第三章 工程概况建设单位：某某矿业有限公司设计单位：某某国际工程集团北京华宇工程有限公司监理单位：某某建安工程监理有限公司承建单位：某某化工建设（集团）有限公司某某分公司1、本工程为1栋地下二层，地上十五层的职工公寓楼，结构形式：剪力墙结构。筏板基础。本工程总建筑面积为32503.43 m2 ,其中地下建筑面积为：3596.18、地上建筑面积28907.25m2，工程位于王峰镇以东、某某市301县道以南,工期为365天，为了顺利完成该工程及质量要求，确保安全优良，质量优质，现场文明施工达标，建立质量、安全、文明施工保证体系，精心编制施工组织设计及方案。第一节 建筑概况我公司承建建筑面积32503.43平方米，建筑层数：地下二层，地上十五层，结构形式：剪力墙结构。筏板基础。本工程为高层居住建筑，结构安全等级为二级，设计合理使用年限为50年。建筑物耐火等级地下室为一级、地上为二级，抗震设防裂度为七度。屋面：不上人屋面;防水等级为二级，耐久年限为15年。一、结构混凝土强度等级见下表。楼层标高混凝土强度等级混凝土类型基础垫层-8.38.2C15普通混凝土基础及墙、梁、板、柱-8.2+0.00C40小膨胀混凝土加强带为大膨胀混凝土墙、梁、板、柱+0.0012.9C40普通混凝土墙、梁、板、柱12.953.4C35普通混凝土圈梁、构造柱、雨篷：C25二、主要结构钢筋材料：1）钢筋直径：钢筋直径：HPB300级钢（），HRB335级钢（），HRB400级钢（）吊钩、吊环应采用HPB300级钢（），不得冷加工钢筋制作。 用于结构抗震构件梁柱内受力钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25，且钢筋的屈服强度实测值与强度的标注值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于0.09.2）钢材：除图中注明外本工程使用的钢构件和型钢均采用Q235B。用于钢结构的钢材的屈服强度实测值与抗拉强度实测值的比值不大于0.85；刚才应有明显的屈服台阶，切伸长率应大于0.20，钢材应有良好的可焊性和合格的冲击韧性。3）焊条材料：手工焊焊条型号 HPB300 钢筋采用E50XX HRB335钢筋采用E50XX 型钢、钢板采用E43XX HRB400钢筋采用E55XX三、钢筋混凝土部分： 1、基础验收合格后，方可进行上部结构的施工。钢筋混凝土工程：（适用于剪力墙、暗柱、主梁、次梁、现浇楼板等一次浇筑构件）（1）钢筋混凝土构件受力钢筋的混凝土保护层最小厚度：环境类别基础板楼板、屋面板梁柱墙一4015202015二a4020252520二b4025353525注：1）表中数值是安环境类别一类、二a类、二b类，且设计使用年限50年进行设计的。其它环境类别或设计使用年限超过50年时，应另行设计。2）当受力钢筋直径大于表列值时，保护层厚度还应小于受力钢筋直径。3）本工程结构的构件：室外地坪以下基础梁板、混凝土外墙、柱按二b类环境类别设计，室外地坪以下室内部分混凝土内墙、梁、板均按一类环境类别设计；地坪以上按一类环境类别设计（厕所浴室部分除外，应按二a类）。（2）钢筋的连接受力钢筋的连接应先采用机械连接其次是焊接接头，接头的类型及质量应符合国家现行有关标准的规定。钢筋的接头位置宜设在受力较小处，纵向受力钢筋接头位置用避开梁端柱端的箍筋加密区。在同一根钢筋上宜少设接头。当采用绑扎搭接时，同一构件的相邻的纵向受力钢筋接头相互错开，钢筋锚固长度及搭接长度详见11G329-1.同一链接区范围内有接头的受力钢筋截面面积占受力钢筋总截面记得百分率应符合下表接头形式受拉区受压区绑扎搭接接头梁、板25%50%柱50%不限焊接接头50%不限机械接头50%不限洞口钢筋的加强筋应符合下表：洞口边长（mm）洞口钢筋200ab400a高、b宽214400ab600a高、b宽216600ab800a高、b宽218当洞口大于800时需加设暗梁，详见图纸总说明。注：洞口加筋其截面面积不得小于被洞口截断之钢筋面积四、填充墙及内外隔墙： 1）本工程隔墙有两种，一种是200厚加气混凝土隔墙，构造详见88J2-3，另一种是100厚的增加水泥条板隔墙，构造详见88J2-7。2）200厚隔墙应按下述原则设置钢筋混凝土构造柱。构造柱一般在砌体转角，纵横墙体相交部位以及沿墙长每隔3500mm4000mm设置，构造柱与现浇板梁及圈梁的连接详见多层砖房钢筋混凝土构造柱抗震节点详图11G329-2混凝土砌块填充门窗洞口应做抱框，作法参见砌体填充墙结构构造（06SG614-1）。构造柱与楼面相交处，在施工楼面时应留出相应的插筋。3）填充墙洞口过梁可根据建施图纸的洞口尺寸按03G322-1过梁通用图集选用，荷载按一级取用。当洞口紧贴柱或钢筋混凝土墙时，过梁改为现浇。施工主体结构时，应按相应的梁详图，在柱（墙）内预留相应的插筋。插筋在柱（墙）内锚固长度为La伸出柱（墙）外长度为L1或过梁全长。现浇过梁断面及配筋详见下图表（梁长洞宽+2*250）4）后砌隔墙与墙柱的拉结：详见建筑物抗震构造详图（11G329-2）5）后砌隔墙与填充墙的抗震措施：详见建筑物抗震构造详图（11G329-2）6）砌体结构施工质量控制等级为B级。门窗洞口宽度洞口12001200洞口18001800洞口24002400洞口3600断面墙厚×h墙厚×200墙厚×250墙厚×300墙厚×350配筋架立筋底筋架立筋底筋架立筋底筋架立筋底筋210212212312212314212318箍筋为8200五、工程做法：（08BJ1-1）1）墙体为钢筋混凝土剪力墙；内墙隔墙为200mm厚加气混凝土砌块砌墙；内薄隔墙为100mm厚水泥条板墙；其它构造及技术要求详见相应砌体规范。2）外墙装修为真石漆饰面，颜色详见立面图。由设计院选定颜色及式样，由专门厂家现场设计施工。3）外墙保温采用外贴复合岩棉保温板，厚度见墙身详图。-0.600以下贴60厚挤塑聚苯板保温板。4）本工程地下室防水等级为一级。设防做法为：主体结构采用防水混凝土，1.5厚自闭性聚合物水泥基防水涂料；防潮层为1:2.5水泥砂浆，内掺防水剂。5）卫生间、淋浴室地面及墙体采用3.0厚自闭性聚合物水泥基防水涂料，侧墙刷至2.700米高；楼面及墙面采用1.8厚自闭性聚合物水泥基防水涂料，侧墙刷至2.700米高。六、给排水工程做法：1）设计内容：（1）本工程有生活给水系统、生活热水系统、中水系统、生活污水系统、废水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统级建筑灭火器配置。2）系统说明： （1）工业场地给水管网供水压力为0.3MPa。 （2）本工程最高日用水量约（包括生活热水）276m³，最大小时用水量约29m³。 （3）生活给水系统分为三个区：系统均采用上行下给式。（4）生活污水系统：1）生活污水包括洗涤废水和卫生洁具冲洗污水，生活污水经排水系统排至工业场地室外排水系统。2）排水立管设专用通气立管，通过结合通气管与污水立管相连。（5）废水排水系统：1）消防电梯井排水 2）消防泵房排水 3）给水设备间排水消防系统分为三个系统:1)自动喷水灭火系统 2)建筑灭火器配置 3)气体灭火系统。 七、电气工程做法：1）设计内容：（1）照明、动力、接地、防雷、（低压配电系统、设备安装、导线选择及敷设、建筑物防雷、接地系统及安全措施、电气火灾监控）2）系统说明：低压配电系统：（1）负荷分类：应急照明、消防电梯、正压风机、排烟风机为二级负荷，其余为三级负荷。(2)供电电源：7回20/0.4KV变电所。配电安装：以系统图为准。导线选择及敷设：（1）室内线路穿JDG紧定式薄壁钢管。（2）室内配电干线电缆均敷设在楼道桥架内。建筑物防雷、接地系统及安全措施：（1）本建筑物属于三类防雷建筑物。屋面采用避雷带为接闪器，避雷带安装在屋顶的女儿墙和建筑物的突出部位。接地系统及安全措施：（1）本工程防雷接地、电气设备、电梯设备、消防控制室、弱电接地等。电气火灾监控：（1）火灾报警系统设计采用集中报警方式（2）火灾报警系统由电气火灾监控探测器、电气火灾监控设备等组成第四章 主要施工方法及技术保证措施第一章：现场施工措施一、施工准备1、熟悉设计图纸查清建筑物所在的位置与相邻地物的关系，施工场地平面控制点和高程控制点的分布等。查清建筑物的大小、形状与特征、内部分隔状况，纵横轴线数量及相互关系。查清基础平面相关尺寸及标高和基础构造等。审核设计图纸，发现问题，及时向设计单位反映。2、查清定位依据测量定位前应先查清楚建筑区平面控制点、高程控制点及相关资料。3、分析现场环境分析了解施工场地地形情况、周围环境及周围地物的关系。4、拟定测设方案在综合考虑设计要求、现场环境及施工方案的基础上，拟定测设方案。5、仪器和工具准备根据测设方案和要求，选择测量仪器和工具，并对选用的仪器和工具进行必要的检查、校验和校正。计划安排
