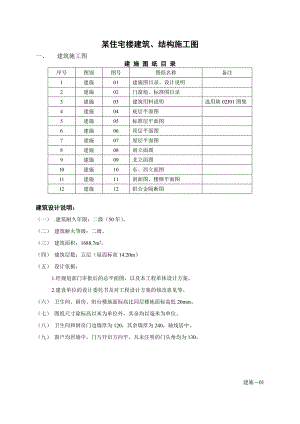

某住宅楼建筑、结构施工图一、 建筑施工图建 施 图 纸 目 录序号图别图号图纸名称备注1建施01建施图目录、设计说明2建施02门窗彪、标准图目录3建施03建筑用料说明选用陕02J01图集4建施04底层平面图5建施05标准层平面图6建施06顶层平面图7建施07屋层平面图8建施08南立面图9建施09北立面图10建施10东、西立面图11建施11剖面图、楼梯平面图12建施12铝合金隔断图建筑设计说明：（一） .建筑耐久年限：二级（50年）。（二） 建筑耐火等级：二级。（三） 建筑面积：1688.7m2。（四） 建筑层数：五层（屋面标高14.20m）（五） 设计依据：1.经规划部门审批后的总平面图，以及本工程单体设计方案。2.建设单位的设计委托书及对工程设计方案的修改意见等。（六） 卫生间、厨房、阳台楼地面标高比同层楼地面标高低20mm。（七） 图纸尺寸除标高以米为单位外，其余均以毫米为单位。（八） 卫生间和厨房门边墙厚为120，其余墙厚为240，轴线居中。（九） 窗户均居墙中，门与开启方向平，凡未注明的门头角均为130。建施01门 窗 表名称编号洞口尺寸数量索引图号洞宽（mm）洞高（mm）一层二层三层四层五层总计门M190021004444420成品二合一防盗门门M290021008888840陕02J061 M70921门M3180024004444420陕02J063 TLM18门M470021004444420陕02J061 M90721门M52760238022228建施12门M62760238022228建施12门M72760258022建施12门M82760258022建施12门洞MD12160206011门洞MD215602400444416门洞MD315002400444416门洞MD41560260044门洞MD51560267044窗C115001500121212121260陕02J063 TLG117S2窗C21200120022228陕02J063 TLG19窗C39009002222210陕02J063 TLG11S2选 用 建 筑 标 准 图 目 录序号图集号图集名称备注1陕02J01建筑用料及做法陕标2陕02J02屋面陕标3陕02J03外装修陕标4陕02J061木门陕标5陕02J063铝合金门窗陕标6陕02J08楼梯陕标建施02建 筑 用 料 说 明项目适用范围类别编号备注散水水泥砂浆面层宽1200外墙饰面砖墙面水泥砂浆外墙乳胶漆，颜色见立面阳台立面水泥砂浆外墙乳胶漆，颜色见立面窗盘水泥砂浆勒脚陶瓷面砖规格100×200，浅灰色内墙饰面除卫生间、厨房水泥砂浆白色内墙乳胶漆卫生间、厨房瓷砖规格152×152，白色窗台除卫生间、厨房水泥砂浆白色内墙乳胶漆卫生间、厨房瓷砖规格152×152，白色踢脚板除卫生间、厨房水泥砂浆高150，抹出墙面10地面除卫生间、厨房水泥砂浆卫生间、厨房地砖防滑砖300×300楼梯间水泥地面楼面除卫生间、厨房水泥地面卫生间、厨房地砖防滑砖300×300楼梯间水泥地面阳台水泥地面天棚水泥砂浆白色内墙乳胶漆屋面卷材屋面4厚APP改性卷材油漆木材面单组分聚氨酯清漆木本色金属面普通调和漆银灰色建施03
