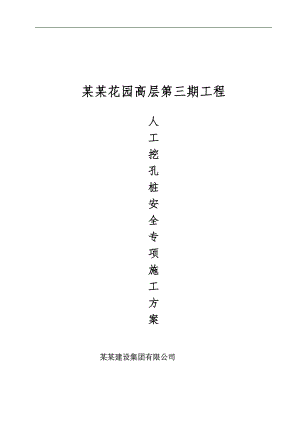

某某花园高层第三期工程人工挖孔桩安全专项施工方案某某建设集团有限公司前 言人工挖孔桩施工工艺，顾名思义，就是采取依靠人力开挖土石方的作业方式进行桩基成孔的一种施工方法，是一种较为传统的桩基成孔施工工艺。该方法具有的特点：具有机具简单、技术含量不高，易于过程控制及造价低的特点；易于进行持力层地质鉴别与孔底沉渣控制，成孔直观，混凝土灌注容易控制，有利于成桩质量的保证；多个挖孔桩可同时开始，作业点多，施工工期较短；适用于山区场地狭隘，地势崎岖不平及复杂地形等施工环境恶劣条件下进行施工，并且在施工中对水、电需求量较小；具有排土少，无泥浆污染、无噪声与无震动，对周围建筑不易造成影响等环保特点。但是，按照辩证法观点，任何事物都其辩证的两面性，人工成孔施工工艺同时也存在受地质条件限制、人工劳动强度大、危险性高等缺点，特别是井下作业环境恶劣，工人随时可能受到涌水，涌砂，塌方，毒气，触电，高处坠落，物体打击等的安全威胁。鉴此，建设行政主管部门要求，在柱基开挖工作面以下，有下列情况之一者，不得使用挖孔桩： 1，有超过2M的流塑状泥或超过4M的软塑土； 2，地下水位以下有层厚超过2米的松散稍密的砂层或层厚超过3米的中密、密实砂层； 3，岩溶地区； 4，有涌水的地质断裂带； 5，地下水丰富，采取措施后仍无法避免边抽水边作业； 6，高压缩性人工杂填土厚度超5米； 7，工作面3米以下土层中有腐植质有机物。煤层等可能存在有毒气体的土层； 8，孔深超25米或桩径小于1.2米； 9，没有可靠的安全措施，可能对周围建（构）筑物，道路，管线的等造成危害。长寿某某花园三期5、6、7、8#楼工程的相关工程地质勘查报告、设计施工图中的基础工程设计资料以及该工程实际现场情况表明：不存在上述所讲的任何不良情况，且工作场地较为狭窄，不宜大型机械进入，周边有4A风景区（长寿古镇）机械操作时噪声较大易扰民，本项目一期工程1、2、3、4#楼实施人工挖孔桩基础（12年7月1日之前实施的），现已主体封顶。其成功经验可以借鉴。因此，在保证安全的前提下本项目的桩基工程可以采用人工挖孔成孔工艺。 遵照重庆市城乡建设委员会关于进一步加强桩基础施工安全管理的通知（渝建发【2012】117号）、关于重庆市建设领域禁止、限制使用落 后技术通告（第七 号）的通知渝建发2011133号文件的精神规定，结合工程实际情况，根据公司积累的同类工程施工管理经验，确定该工程项目的桩基础工程施工采用人工挖孔桩成孔工艺，为了保证工程施工过程的安全管理工作万无一失，特别编制人工挖孔桩施工安全专项方案，用以指导施工实际工作的开展，并请专家组给予指导和帮助，使我们的管理水平得到提高。第一章 工程概况及编制依据 一、工程概况 （一）、工程项目概况： 1、工程名称：长寿某某花园三期5、6、7、8#楼工程2、工程地点：重庆市长寿区菩提山菩提东路3、建设单位：重庆善之房地产开发有限公司4、设计单位：重庆卓创国际设计有限公司5、勘察单位：成都兴蜀勘察基础工程公司6、监理单位：重庆市建永工程监理有限公司7、施工单位：某某建设集团有限公司 （二）、建筑规模：本项目为某某花园5、6、7、8楼，总建筑面积约99764.14平方米。设计功能情况：±0.000以上为住宅楼。负一层为车库及公共用房。 二、设计概况 基础结构特点：柱下基础采用独立柱基、桩基，基础以中风化泥岩/砂岩为持力层，要求泥岩天然抗压强度标准值不小于frk5.41MPa,砂岩饱和抗压强度标准值不小于frk12.01MPa，桩设计无扩大头,嵌岩深度1.0m、1.2m、1.4m，桩孔设计开挖尺寸均达1.3m以上。相临独立柱基、桩底高差不得大于相临柱基、桩间水平距离。材料强度等级及保护层厚度：挡墙条形基础采用C30混凝土，垫层为C20；挖孔桩桩基础、承台、地梁采用C30混凝土，未特别注明的垫层为C15，混泥土护壁C30，桩身保护层厚度为5cm,承台下部为4cm，上部为3cm。 三、工期计划安排：基础工程总工期90天，四、 安全目标： 实现因工死亡为零，重伤频率控制在万分之四以下，全年负伤频率不高于千分之三。 五、编制依据: 1、东海假日花园施工组织设计2、东海假日花园设计图纸重庆卓创国际设计有限公司3、东海假日花园地勘报告成都兴蜀勘察基础公司4、建筑地基基础工程质量验收规范（GB50202-2002）5、建筑桩基技术规范（JGJ94-2008）6、建筑施工手册第四版7、建筑施工安全检查标准(JGJ59-2011)8、市建委2012年162号文9、建质【2009】87号文 10、国家及重庆市在施工安全、文明施工以及环境保护等方面的有关规定及技术标准。 11、 有关工具性参考资料、类似工程的建设资料、国家、行业及地方有关政策、法律、法令、法规等。 第二章、水文地质情况一、 工程勘察等级， 地质报告反映：拟建工程安全等级为二级；拟建场地类别属地质环境简单场地，地貌单元单一，地形坡角小于10度，岩土种类少，均匀，性质变化不大，无特殊岩土；虽存在填方边坡，但破坏后果不严重，勘察等级确定为二级。根据地质灾害规范规定，致灾地质体成灾后可能造成的损失小，防治工程等级为二级。二、气象、水文情况 场区属于亚热带湿润季风气候区，四季分明，昼长夜短。据气象资料，多年平均气温17.8，日平均气温最高是8月，为29.5，最低是1月，为6.8，日极端最高气温43.0.最低气温-1.6。多年降雨量在10501180mm之间，降雨多集中在每年的69月份，大暴雨较多，雨季施工应采取相应的排水措施，抽排渗入基坑内的地表水和地下水。地质报告反映：场区无水塘、河流，但有冲沟地表水系。没有生活垃圾、局部少量填土层。三、地质情况根据钻探揭示深度和地表地质调查，场区上覆土层为新人工素填土和粉质粘土；下伏基岩为砂、泥岩层。场区未见断层通过，岩体较完整，构造裂隙不发育，地质构造较简单。中风化带岩芯较完整，多呈柱状，岩质较坚硬，强度较高。依据地质调查报告反映：经调查，场区内未见危岩崩塌、滑坡、泥石流等不良地质现象，无地下洞室分布。场地总体上稳定性良好。 场地平基土石方施工后情况，业主方负责实施场地的土石方平场工作，施工完成后，场地所属的岩层几乎全被揭露，有利于地基基础工程施工。第三章 施工技术方法及措施 一、施工准备（一） 施工技术准备1、组织有关人员熟悉图纸，参与图纸会审。2、对材料、人工、机械设备作好准备。4、模板加工和节点构件做好放样工作。5、及时做好施工用料计划安排及劳动力安排：（二）施工机具准备在施工之前做好充分的施工机具和准备工作：工人使用的铁锹、吊运土方的小桶、钢丝吊绳、安全帽、上下扶梯等施工用具。同时还要准备好空压机、潜水泵、送风机等施工机械。见下表： 1、人工挖孔桩主要设备机具表：序号名称规格、型号单位数量备注1潜水泵50、80台10意外排水，满足施工需要2空压机185KW台13剔凿3鼓风机CZR 3.2m3/min套20送风4塔吊QTZ63座3配合运土方5电动提升架HCD0.5-6B台30渣土吊运，满足施工需要6小型变压器台4孔内施工照明7水钻150×500个40钻岩石 2、人工挖孔桩安全防护用品表：序号名称规格、型号单位数量备注1安全绳长度20米以上根20上下井2口罩幅若干防尘，防臭3防毒面具套2防毒4安全帽顶若干施工5钢管48×3.5米4000防护架6彩条布平米1000防雨7低压电灯36V个若干孔内照明8抽水软管50米500抽水，送风9绝缘雨靴双若干井下作业10PVC管DN100米100排水 3、人力计划表序号工种进场时间完工时间人力安排备注1土石方4月28日7月15日50人2钢筋5月20日7月20日30人3模板6月20日7月23日30人4砼6月20日7月25日20人5普工5月15日7月25日206安全管理专职：胡建、黄红建、周承国、甘立彬全程安全管理7特种人员8人塔吊6人.电工2人 三、人工挖孔桩桩孔施工 （一）场地排水、由于该工程地理位置相对较高，一面临山坡，一面临低洼地带，组织排水较易。为达到正常施工，做到有组织排水。孔桩开挖以前，在建筑物四周开挖一条排水沟，采用M5水泥砂浆砌页岩砖120厚、高200、宽300。砖内侧用1：2水泥砂浆抹灰。沟底做C15砼垫层，四周的排水沟流放到集水井内（沉淀池）用PVC管将现场的水流引至低洼地带即可。 （二)施工工艺流程放线砖砌井圈挖第一节桩孔土方复核十字轴线再进行扎筋支模、浇第一节砼护壁拆模在护壁上投测标高及桩位十字轴线搭设垂直运输架、防雨棚，安装滑轮、吊土桶、安全围栏、通风设施第二节桩身挖土清理孔四壁，校核桩孔垂直度和直径扎筋支模浇第二节砼护壁重复第二节挖土、扎筋支模、浇砼护壁工序，循环作业至设计深度对桩孔位置、直径、深度、持力层进行检查验收清理虚土、排除孔内积水验孔封底 (三） 挖孔桩定位放线、砖砌井圈按照设计图纸，首先进行场平施工(由建设单位实施),场平完成后再根据基础施工图进行逐个桩孔的定位、放线。在各桩基础线放好后，对轴线再进行复核，合格后上报监理复测，确认各桩轴线已符合要求后，才能动工开挖。 为达到控制各基础轴线准确和预防地面水、土石进入桩孔内。在挖孔桩孔边，地貌起采用M5水泥砂浆砌240页岩砖，高为300。砖顶面做40mm厚细石混凝土，表面用1：2水泥砂浆抹面并进行收光。水泥砂浆面层终凝之后，将轴线投测到井圈面上，并用红油漆作标识。将该桩的地貌标高用红油漆标注到井圈(挡水线)表面上。施工现场管理人员须及时与建设单位人员一道办理井圈施工的验收与签证工作。具体做法如下页图所示。 （四）成孔方法挖土由人工从上到下逐层用镐、铲进行，遇坚硬土层及孤石用锤、钎破碎，挖土次序为先中间后周边，按设计桩直径加两倍护壁厚度控制开挖截面，弃土装入吊桶内，吊桶须为皮桶，每次运量不得超过皮桶容重的2/3。石方开挖采用风镐或水钻施工，石方开挖顺序为先开挖四周，后进行中间开挖。用水钻钻取开挖的石方必须经过破碎之后用吊桶吊出，严禁直接用吊索直接吊出。超过15米深孔，提升设备选用HCD0.5-6B型电动提升架，钢丝绳直径10mm，最大起重重量为1吨。少量地下水采取随吊桶将泥水一起吊出，大量积水用软管抽水泵或潜水泵抽出。孔内照明采用低压36V照明。如在开挖过程中发现特殊情况应及时通知相关单位人员到施工现场共同协商解决。挖出土石方用塔吊吊运至基础以外的空地上，然后进行人工上车、自卸汽车运出施工现场堆放到建设单位指定
