某二级防震结构钢筋工程施工方案.doc

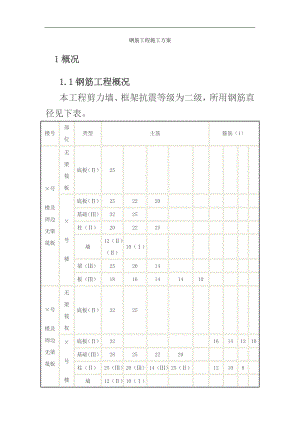

钢筋工程施工方案1概况1.1钢筋工程概况本工程剪力墙、框架抗震等级为二级，所用钢筋直径见下表。楼号部位类型主筋箍筋（1）×号楼及周边无梁筏板无梁筏板底板（）25×号楼底板（）252220基础（）3225柱（）202225墙12（）（）10（）梁（）252014板（）1816141410×号楼及周边无梁筏板无梁筏权底板（）3225×号楼底板（）3216141210基础（）28252220柱（）25（）20（）14（）25（）12108墙12（）10（）梁25（）20（）14（）25（）1081.2钢筋工程承包方式总 包：北京××工程公司××项目经理部钢筋分包：××省建筑工程总公司××分公司××省×××建筑工程公司1.3施工条件加工场地布置在现场南侧，见总平面布置（图略），相关二级电箱布置到加工场，见临电布置图（图略）。1.4生活条件总包方负责提供分包方工人居住、生活场地，交通电分包方自行负责。2、施工总体安排2.1施工准备2.1.1测量准备根据平面控制网，在防水保护层上放出轴线和基础梁、墙、柱位置线；底板上层钢筋绑扎完成后工地测量人员必须组织测放墙、柱插筋位置线（每跨至少两点用红油漆标注）。顶板砼浇注完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。2.1.2机具准备（1）剥肋滚压直螺纹机械连接机具1）钢筋剥肋滚压直螺纹机高峰期钢筋施工时至少保证10台钢筋剥肋流压直螺纹机。其技术参数如下表所求：设备型号GHG50型GHG40型滚丝头型号50型40型可加工钢筋范围25501640整机质量（kg）6005902）限位挡铁；对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。3）螺纹环规用于检验钢筋丝头的专用量具。4）力矩扳手力矩扳手的精度为±5%。5）辅助机具砂轮切割机：用于钢筋端面平头。用于检验钢筋丝头的专用量具。（2）冷挤压机械连接机具1）钢筋压接器YJQ-32（3台）用于挤压钢筋接头。2）辅助机具包括模具、检测工具（卡板、测深尺）。2.2施工手续现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在使用期内）。剔口钢筋机械接头施工的人员必须进行技术培训，经考核合格后方可执证上岗。未经培训的人员严禁操作设备。2.3材料进场计划材料进场计划随工程进度施工前认真阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，配筋及施工中重点突出。2.5管理人员及劳务人员培训项目技术部按规定对项目相前部门及分包进行方案、措施交底(包括书面和口头）；每周二下午1:30利用简短时间，由分包管理层向其钢筋操作层进行方案、措施交底（包括书面和口头），并由项目技术部和质量部参加。3.主要施工方法3.1原材采购与供应钢筋选用国家大型钢厂的热轧、低碳级、级、级钢筋，严格执行ISO9001:2000质量标准和相关程序文件。剥肋滚压直螺纹头所用的连接套筒采用优质碳素结构钢。冷挤压接头所用的连接套筒采用20#钢。3.2配筋及相关要求3.2.1受力筋保护层部位保护层厚度(mm)备注底板、基础梁、外墙迎水面50底板、基础梁非迎水面35外墙非迎水面30内墙15柱30不小于纵向主筋直径3.2.2钢筋锚固名称锚固长度末端弯钩长度备注D25d25基础梁35d10d底板35d40d10d墙柱查筋直接插至底板下表面10d详见结0-483.2.3钢筋接头及搭接长度××建筑分公司与××建筑公司分界处度板沉降后浇带风筋接头采用冷挤压，连接等级为A级；×号楼与××号楼分界处底板沉降后浇带上铁采用剥滚压直螺纹连接，A级接头，下铁采用搭接连接；其他部位钢筋；d20mm的钢筋采用肋溢压直螺纹连拉，机械连接等级为A级；d<20mm采用搭接连接。温度后浇带钢筋直接通过，不断开。A钢筋搭接长度见下表且300mm：钢筋级别C30、C35C40D25d>25d25d>25I级钢29dII级钢41d47d41d47dIII钢钢47d53d41d47dB 接头的末端距钢筋弯折处10d，且不得位于构件的最大弯矩处和箍筋加密区。基础梁上筋接头位置：支座或支座两偶三发之一范围，下筋接头位置：跨中三分之一范围。C 冷挤压钢筋接头位置在同一截面以外，直螺纹接头从任一接头中心至35d且500mm范围内、搭接接头任一接头中心至共事接长度1.3范围内，受力钢筋接头面积允许百分率见下表：序号接头形式接头面积允许百分率（%）受拉区受压区1搭接线头25502直螺纹接头50不受限制3.2.4基础梁箍筋加密范围3.3钢筋、套筒加工3.3.1钢筋加工钢筋加工的形状、尺寸必须符合图纸要求。A钢筋调直采用冷拉方法进行钢筋调直，I级钢筋冷拉加工区场地有限，钢筋冷拉前长度为27m，钢筋冷拉后长度为28.08m；钢筋冷拉采用两端地锚承力，冷拉滑轮组回程采用承重架，标尺测伸长并记录每根钢筋的冷拉直，见附表。B钢筋变曲成型1）钢筋的弯钩或弯折：I级钢筋末端做180°弯钩，其圆弧弯曲直径2.5d（d为钢筋直径），平直部分长度为3 在；II、III级钢筋末端需做90°或135°弯折时，II级钢筋直径为4d、III级钢筋弯曲直径D为5d。2）箍筋末端的弯钩：I级钢筋弯钩的弯曲直径受力钢筋直径或箍筋直径的2.5倍，弯钩平直部分的长度为箍筋直径10倍，弯钩形式为45°/135°。3.3.2套筒加工A剥肋溢压直螺纹连接1）套筒剥肋溢压直螺纹接头所用的连/接套筒采用优质碳至少结构钢。接头的连接套筒采用标准型套筒。套筒的承载力及储备系数应符合下列要求：fslykAsl1.10fykAs，屈服强度储备系数fslyk/fsl1.10式中：fslyk套筒屈服强度标准值fslyk套筒抗拉强度标准值ftk钢筋屈服强度标准值Asl套筒的横截面积As钢筋的横截面积II级钢筋套筒强度计算表套筒规格套筒外径螺纹直径套筒截面积套筒屈服强度套筒屈服力钢筋屈服强度屈服储备系数套筒抗拉强度套筒抗拉力钢筋抗拉力钢筋抗拉强度抗拉储系数代码AslfalykAsfykfsltkfrk324932.61051.1355373.12804.23351.38600630.64901.6284428.6878.1355311.12615.83351.51600526.94901.75253925.6679.9355241.35490.93351.47600407.94901.7223322.5457.7355162.48380.13351.28600274.64901.47203120.5424.7355150.377314.23351.43600254.84901.66级钢筋套筒强度计算表套筒规格套筒外径螺纹直径套筒截面积套筒屈服强度套筒屈服力钢筋屈服强度屈服储备系数套筒抗拉强度套筒抗拉力钢筋抗拉力钢筋抗拉强度抗拉储系数代码AslfalykAsfykfsltkfrk324932.61051.1355373.12804.24001.16600630.65701.38284428.6878.1355311.12615.84001.27600526.95701.5253925.6679.9355241.35490.94001.23600407.95701.46223322.5457.7355162.48380.14001.07600274.65701.27203120.5424.7355150.377314.24001.20600254.85701.42注：上表中长度单位：mm；面积单位：mm2；力单位：kN；强度单位：Mpa。经验算上表中所有屈服强度、抗拉强度储备系数均1.10强度验算符合要求。套筒及钢筋丝头设计见下表：钢筋规格套筒长度螺距螺纹直径丝头长度20602.520.3±0.3标准型套筒长度的1/2+2P（P为螺距）22652.522.3±0.32570325.3±0.32880328.3±0.33290332.3±0.3A工艺流程B操作要点钢筋端面平头：采用砂轮割机平头（严禁气割），保证钢筋端面与母材轴线方向垂直。剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连钢筋的端头加工成螺纹。丝头质量检验：对加工的丝头进行的质量检验（按一页上部丝头计表）。带帽保护：用专用的钢筋线头塑料保护帽进行保护，防止螺纹被磕碰或被污物污染。丝头质量抽检。经理部质量部、工程部组织对自检合格的丝头进行的油样检验。存放待用：按规格型号及类型进行分类码放。B 冷挤压机械连接套筒加工1）套筒材料：冷挤压套筒的材质为20#钢。2）套筒设计：钢套筒型号几何尺未表钢套筒型号几何尺寸（mm）外径×壁厚×长度G2036×6.0×120G2240×6.5×132G2545×7.5×150G2850×8.0×168G3256×10.0×192挤压接头所有套筒的尺
