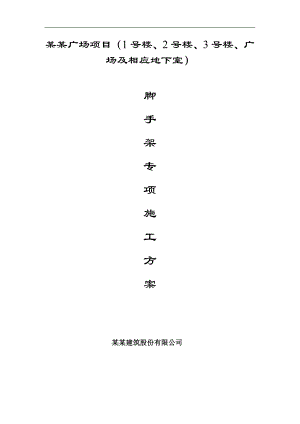

某某广场项目（1号楼、2号楼、3号楼、广场及相应地下室）脚手架专项施工方案某某建筑股份有限公司目 录1.工程概况12.编制依据23.管理小组人员机构及职责23.1 管理小组人员机构23.2管理小组人员主要职责34.脚手架的选择及设计4一双排扣件式脚手架4（一）、 扣件式脚手架搭设4（二）、脚手架的检查和验收5（三）、 脚手架的拆除7（四）、 脚手架安全管理8（五）、扣件钢管脚手架计算书91、允许搭设高度的计算102、大横杆的计算103.挠度计算124、小横杆的计算125、扣件抗滑力的计算146、脚手架荷载标准值147、立杆的稳定性计算168、连墙件的计算17二工具式型钢悬挑脚手架191.工具式型钢脚手架组成192.脚手架计算书205.脚手架施工方法245.1施工工艺流程245.2施工要点246.材料与设备276.1材料276.2主要机具设备307.质量控制317.1搭设条件要求317.2脚手架搭设、使用及拆除要求318.安全措施329.附图341.工程概况序号项 目内 容1工程名称2建设单位3设计单位4施工单位5勘察单位6监理单位工程简介：本工程位于雅江县触放衔，是由1号楼、2号楼、3号楼、及地下室工程组成。总建筑面积为101395m2；其中1号楼为27133.25m2，2号楼为24501.03m2，3号楼为49756.08m2，地下室为9299.79m2；各子项建筑子项名称建筑面积建筑层数层 高建筑最大高度地下室24710.55m23层5.8m、4.5m、4.5m14.8 m1#住宅楼27133.25m2地上26层3.3m96m2#住宅楼24501.03m2地上5层3.6m26.1m3#住宅楼49756.08m2地上28层3m94.2m2.编制依据序号名 称编号1甘孜州雅江县某某房地产开发公司、1号楼、2号楼3号楼及地下室）施工组织设计2建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113建筑施工安全检查标准JGJ5920114建筑机械使用安全技术规程JGJ33-20125安全网GB 572520096安全帽GB 281120077安全带GB 609520098钢管脚手架扣件GB1583120069建筑结构荷载规范GB50009200110建筑地基基础设计规范GB50007200211建筑施工高处作业安全技术规范JGJ80-9112工具式型钢扣件钢管外脚手架施工工法 13本工程设计施工图及相关技术资料14相关的法律、法规和文件3.管理小组人员机构及职责3.1 管理小组人员机构成立由总承包项目经理徐开宇为首，各施工单位生产负责人参加的专项管理体系，组织领导现场的施工、安全、质量等管理工作。3.2管理小组人员主要职责序号项目职务姓名职责和权限1项目经理对脚手架工程的质量、安全、进度负全责，负责项目的资源组织与调配（包括人力、物资、资金）。2项目副经理直接负责脚手架工程的施工组织、管理措施的实施；领导实施各项管理目标及保证措施，并对实施过程监督。3项目技术负责人对脚手架工程负第一技术责任，组织相关人员编制脚手架专项方案，负责该方案技术交底工作及实施的监督。4责任工长负责脚手架施工的安排、管理及技术交底工作及各专业施工班组的交叉、流水作业的组织和协调工作。5质量员负责对脚手架工程的质量进行监督、检查、验收。6安全员负责安全、文明施工管理，对进场人员的安全教育及安全防护措施的落实、防护用品的检查与整改。7材料员负责施工现场脚手架工程施工过程中进出场材料检查。4.脚手架的选择及设计依据本工程特点，为保证施工安全及质量，结合我公司施工工程经验，本工程采用双排扣件式钢管脚手架和工具式型钢扣件钢管外脚手架，根据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011搭设。所有主楼3层以上采用双排扣件式钢管脚手架，每6层以上采用工具式型钢悬挑脚手架，1、3栋楼均分四段搭设，每段搭设高度不大于20m。一双排扣件式脚手架（一）、 扣件式脚手架搭设本工程地下室6层采用落地脚手架（双排脚手架）兼型钢悬挑脚手架，搭设高度均按20米考虑；立杆采用：设置为单立管立杆的纵距1.5米，立杆的横距1米，立杆的步距1.8米；采用的钢管类型为48、3×3.6、6米。 连墙件采用2步3跨，竖向间距3.6米，水平间距4.5米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。 1.杆件搭设顺序：根据建筑平面图设置木跳板操作扫地杆布置立杆扶手水平杆挂安全网搭设剪刀撑铺架板防雷接地。 2.脚手架搭设在建筑物的四周，设置的立杆基础必须牢固可靠，基础的承载力40KPa3.扣件螺栓抗扭力矩40N.m至65N.m时，不得发生破坏。扣件抗滑荷载8KN。 4.立杆纵向间距1.5m，横向间距1m，步距1.8m。连墙杆横向每隔三跨，竖向每隔两步布置一根。5.注意架体的水平及垂直度，防止架体变形扭转及架体中部下垂和外倾。6.纵向水平杆设置于小横杆之上，在立杆的内侧，并采用十字扣件与立杆相扣。 7.每一主节点处必须设一根横向水平杆，并采用十字扣件扣在立柱上；每一个小横杆处的纵向杆必须使用十字扣件。 8.本方案所采用的脚手板铺设好后两端应用14#的铁丝扎牢。 9.脚手架在两端头或直线距离不大于15m处设置剪刀撑，每道剪刀撑跨立杆35根。斜角与地面成45°60°的夹角。所有扣件一律采用旋转扣件，并扣在立柱上。 10.脚手架内立杆与建筑物外立面的间距为350mm，架体外立面围护采用密目安全网，并用网绳与大横杆绑扎牢固。 11.脚手架在搭设时，应高出各施工层1.2m1.8m。 12.应在脚手架作业层下部设一道水平网防护层，防止作业层有人或物坠落。（二）、脚手架的检查和验收1、脚手架应在下列阶段进行检查和验收：1）每搭设6-10米高度2）达到设计高度后3）遇有6级大风和大雨后4）作业层施工加荷载前2、脚手架检查验收时应依据下列技术文件1）施工组织设计和变更文件2）技术交底文件 3）相关规范和要求3、脚手架使用中，应定期检查以下项目1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求2) 扣件螺栓是否松动3） 安全防护措施是否符合要求4） 荷载是否超载5） 网内杂物4、脚手架搭设的技术要求，允许偏差和检验方法见下表：脚手架搭设技术要求、允许偏差及检验方法表项次项 目技术要求允许偏差（mm）检查方法和工具1、型钢结构预留螺栓孔507.5米钢尺型钢杆件间水平20水平仪或拉线穿墙螺栓露丝3丝以上水平仪或拉线钢索卡扣不松动观察2立杆垂直度（24米内）50吊线和卷尺3间距步距20钢板尺纵距50横距204纵向水平杆高差一根杆的两端20水平仪或水平尺同跨内两根纵向水平杆高差105双排脚手架横向水平杆外伸长度偏差外伸500mm50钢板尺6扣件安装主节点处各扣件中心点相互距离a150mm钢板尺同步立杆上两葛相隔对接扣件的高差a150mm钢卷尺立杆上的对接扣件至主节点的距离ah/3纵向水平杆上的对接扣件至主节点的距离aL a /3钢卷尺扣件螺栓拧紧扭力矩40-65N.m扭力扳手7剪刀撑斜杆与地面的倾角45o60o角 尺8脚手板外伸长度对 接a=130-150mmL300mm卷 尺搭 接a100mmL200mm卷 尺（三）、 脚手架的拆除 1、架子拆除时应划分作业区，周围设围栏或竖立警戒标志地面设有专人指挥，严禁非作业人员入内。 2、拆除的高空作业人员，必须戴安全帽、系安全带、穿软底鞋。 3、拆除顺序遵循由上而下、先搭后拆的原则。即先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则进行，严禁上下同时进行拆除作业。 4、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆，斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。 5、连墙点应随拆除进度逐层拆除。 6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一个人有关的结扣时，应先通知另一方，以防坠落。 7、拆除时不应碰坏门窗、玻璃、落水管、地下明沟等物。 8、拆下的材料应堆放成堆，并应按指定的地点，随拆随运，用塔吊吊运，严禁抛掷。运至地分类堆放，当天拆当天清。 9、在拆除过程中，不得中途换人。（如必须换人时，应将拆除情况交代清楚后方可离开。）（四）、 脚手架安全管理 1、制定有针对性的、切实可行的脚手架搭设与拆除方案，严格进行安全技术交底。 2、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB 5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。 3、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。 4、作业层上的施工荷载应符合设计要求，不得超载，并挂设限重牌。严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；严禁悬挂起重设备。        5、在脚手架使用期间，严禁拆除下列杆件： 1）、主节点处的纵、横向水平杆，纵横向扫地杆； 2）、连墙件； 6、架子搭设完毕，用合格密目安全网进行封闭施工，并设置符合要求的兜网。密目网与兜网：脚手架外排立杆内侧，要采用密目式防火安全网全封闭。密目网必须用符合要求的系绳将网周边每隔45cm系牢在脚手管上。挑架首层应设置满铺架板和兜网硬防护，向上每隔3层设置一道兜网，作业层下设随层网； 7、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。（五）、扣件钢管脚手架计算书 参照以下资料及规范 1建筑施工扣件式钢管脚手架安全技术规范（JGJ 1302011）； 2建筑施工安全检查标准（JGJ 592011）； 3密目式安全立网（GB 169092000）； 5安全网（GB 57252009）； 6.混凝土结构设计规范GB5001020027钢管脚手架扣件（GB158312006）8建筑施工高
