    明越现场临时用电施工组织设计.doc

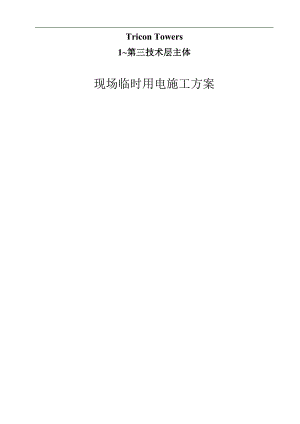

    Tricon Towers1第三技术层主体现场临时用电施工方案目录1、总体概述11.1编写依据11.2工程概况11.3现场情况11.4初步设计11.5施工现场配电导线选择32施工临时用电布置82.1配电箱设置82.2接地与防雷装置93施工现场用电管理措施103.1 健全施工现场的临时用电管理网络,落实岗位责任制103.2 根据产品技术要求正确使用电气设备,提高施工现场在用电气设备安全技术水平103.3 配备必要的安全防护用品,增强自我保护意识114安全用电措施115安全操作规程135.1 电工(使用管理)安全技术操作规程135.2电工(安装管理)安全技术操作规程146安全用电九个严禁167电气故障的原因168电气事故的预防179电气防火常识189.1 电气引发火灾的原因及预防189.2 电气照明的防火1810雷电的火灾危险性及预防1910.1 雷电的火灾危险性1910.2 预防2111电气线路火灾的预防2111.1 电气线路发生火灾的因素2111.2 电气线路火灾的预防对策2211.3触电急救2212、附图:231、总体概述1.1编写依据 民用建筑电气设计规范(JGJ/T16-92) 建筑防雷设计规范(GB/50557-94)供配电系统设计规范(GB50052-95) 建筑照明设计标准(GB/50034-2004) 施工现场临时用电安全技术规范(JGJ46-2005)全国民用建筑工程设计技术措施-电气(2003)以及甲方提供的电气设计条件和要求及其它专业提供的设计资料和要求。1.2工程概况工程位于某某,河内市,怀德县,升龙大路第10公里处,地下室2层,地上44层,施工总建筑面积约为219216,建筑高度为161.85m。结构形式为框架结构。15层层高为4.50m,5层第一技术层层层高4.50m ,第一技术层第三技术层层层高为3.00m,第三技术层6层为4.70m,6层6层中间层2层为3.15m,6层中间层2层7层为6.30m,7层24层中间层2层为3.15m,24层中间层2层25层为6.30m,25层屋顶层为3.15m。1.3现场情况本工程施工中高峰阶段同时使用的用电机械设备有:塔吊、施工电梯、电弧焊机、木工圆锯、插入式振动器、平板振动器、钢筋切断机、钢筋调直机、钢筋弯曲机、钢筋闪光对焊机、砂浆搅拌机、加压水泵、潜水泵及施工照明用电等,总容量为664.25KW。根据施工现场情况:施工用电高峰期出现在主体施工阶段,因此本专项方案主要以主体施工段用电为主。1.4初步设计根据本工程施工现场实际情况,综合考虑到配电的均衡性,施工现场用电按集中总电箱进行供电具体范围详见施工临时用电平面布置图。本供电系统采用三相五线制,三级配电,二级保护,做到一机一闸一箱一漏。现场用电实行施工用电与照明用电箱分离管理制度。从建设单位提供的总配电箱引出供电主干线路到施工总配电箱, 然后从总分配箱分为动力线至1#分电箱、生活办公用电4#分配箱;再从1#分配箱分别引至3栋塔楼分配箱2#、3#、5#、6#(4个),再从分配箱引接开关箱至各用电设备。楼层施工用电由各用电设备点引上楼上。各个支线及各相关电箱的分布情况具体详见施工临时用电平面布置图。序号设备名称型号规格额定功率数量换算后功率(KW)主要用途1施工电梯ZKL800 SCD200/200663台198垂直运输2塔吊(QTZ6018一台;QTZ5513两台)65/41.73台148.4垂直运输3插入式振动器ZX-501.16台6.6砼振捣4平板式振动器ZW-50.52台1砼振捣5高压水泵(无负压)111台11引水上楼6钢筋弯曲机GW4034台12钢筋加工7钢筋切断机GJ40-156台30钢筋加工8交流弧焊机BX-330156台90钢筋焊接9对焊机UN1-100401台40钢筋焊接10钢筋弯箍机26台12钢筋加工11钢筋调直机42台8钢筋加工12木工圆锯36台18模板加工13潜水泵43台12抽排水14电锤0.753台2.25模板安装15其他设备1516生活办公用电6017合计664.25根据上表得知本工程施工机械功率和照明用电的总功率为664.25KW,需配备380/220 V,三相五线制电源,根据施工现场实际用电特点,施工机具往往不会同时使用,也不可能同时满载运行,按照明与动力用电实际使用情况,用下式计算: P1S=K( ·K1·K2) n·cos S施工用电总容量(KVA); P1所有设备功率之和(664.25KW); K安全系数(1.05); n所有设备的效率(取0.86); cos动力设备平均功率因数(0.75)。 K1全部设备同时使用系数(取0.50); K2全部设备因性质不同的负荷系数(取0.60); 664.25S=1.05×( ×0.50×0.60) 0.86×0.75 =324(KVA)计算结果,本工程最大容量为324KVA,须有一台500KVA变压器供电,或相应的功率供电,才能保证本工程用电高峰期正常用电。1.5施工现场配电导线选择由甲方变压器至总配电箱按导线的允许载流量选择,该回路供全部现场用电,总负荷功率为664.25KW,考虑KC(现场实际用电机械概率系数)取0.45,cos取0.75,效力n取0.86,那么该段导线工作电流I为:= KC× P×1000 =0.45× 664.25×1000 =699(A)3u·n·cos 3×380×0.86×0.75根据上述总电流的计算结果,主干线采用根据上述总电流的计算结果,主干线采用 两组BX-3×240+2×120mm2铜芯橡皮导线架空铺设。从总分配箱分为动力线至1#分电箱和生活办公用电线至4#分配箱,然后从1#分配箱分别引至3栋塔楼分配箱2#、3#、5#、6#(4个),再从分配箱引接开关箱至各用电设备。楼层施工用电由各用电设备点引上楼上。各个支线及各相关电箱的分布情况具体详见施工临时用电平面布置图。 总配电箱至1#分配电箱(V1)序号设备名称型号规格额定功率数量换算后功率(KW)主要用途1施工电梯ZKL800 SCD200/200663台198垂直运输2塔吊(QTZ6018一台;QTZ5513两台)65/41.73台148.4垂直运输3插入式振动器ZX-501.16台6.6砼振捣4平板式振动器ZW-50.52台1砼振捣5高压水泵(无负压)111台11引水上楼6钢筋弯曲机GW4034台12钢筋加工7钢筋切断机GJ40-156台30钢筋加工8交流弧焊机BX-330156台90钢筋焊接9对焊机UN1-100401台40钢筋焊接10钢筋弯箍机26台12钢筋加工11钢筋调直机42台8钢筋加工12木工圆锯36台18模板加工13潜水泵43台12抽排水14电锤0.753台2.25模板安装15合计589.25Kc取为0.45,cos取0.75,n取0.86,那么该段线路的工作电流为:= KC× P×1000 =0.45× 589.25×1000 =625.5(A) 3u·n·cos 3×380×0.86×0.75根据有关资料查出,导线截面选用BX-3×185+2×95mm2铜芯橡皮线。总配电箱至4#分配电箱(V4)设备名称用电量KW/台数量总用电量(KW)设备用处生活办公6565垂直运输其他设备15合计75Kc取为0.6,cos取0.75,n取0.86,那么该段线路的工作电流为:= KC× P×1000 =0.6× 75×1000 =106(A) 3u·n·cos 3×380×0.86×0.75根据有关资料查出,导线截面选用BLV-3×35+2×16mm2铝芯塑料线。1#配电箱至5#分配电箱(V5)序号设备名称型号规格额定功率数量换算后功率(KW)主要用途1施工电梯ZKL800 SCD200/200661台66垂直运输2塔吊QTZ5513 41.71台41.7垂直运输3插入式振动器ZX-501.12台2.2砼振捣4平板式振动器ZW-50.51台0.5砼振捣5电锤0.751台0.75模板安装6交流弧焊机BX-330153台45钢筋焊接7其他58木工圆锯31台3模板加工8合计164.15Kc取为0.6,cos取0.75,n取0.86,那么该段线路的工作电流为:= KC× P×1000 =0.6× 164.15×1000 =231(A) 3u·n·cos 3×380×0.86×0.75根据有关资料查出,导线截面选用BLV-3×95+2×50mm2铝芯橡皮线。从1#分配电箱至2#分配箱(V2)序号设备名称型号规格额定功率数量换算后功率(KW)主要用途1施工电梯ZKL800 SCD200/200662台132垂直运输2塔吊(QTZ6018一台;QTZ5513一台)65/41.72台106.7垂直运输3插入式振动器ZX-501.14台4.4砼振捣4平板式振动器ZW-50.51台0.5砼振捣5高压水泵(无负压)111台11引水上楼6钢筋弯曲机GW4034台12钢筋加工7钢筋切断机GJ40-156台30钢筋加工8交流弧焊机BX-330156台90钢筋焊接9对焊机UN1-100401台
