拟建工业厂房工程静压桩施工组织设计#浙江#预应力管桩.doc

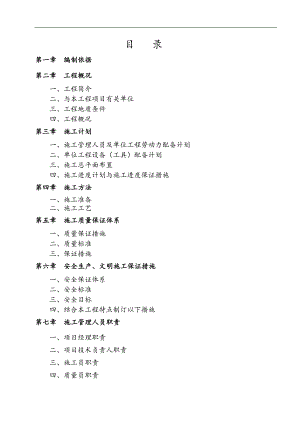

目 录第一章 编制依据第二章 工程概况一、工程简介二、与本工程项目有关单位三、工程地质条件四、工程概况第三章 施工计划一、施工管理人员及单位工程劳动力配备计划二、单位工程设备（工具）配备计划三、施工总平面布置四、施工进度计划与施工进度保证措施第四章 施工方法一、施工准备二、施工工艺第五章 施工质量保证体系一、质量保证措施二、质量标准三、保证措施第六章 安全生产、文明施工保证措施一、安全保证体系二、安全标准三、安全目标四、结合本工程特点制订以下措施第七章 施工管理人员职责一、项目经理职责二、项目技术负责人职责三、施工员职责四、质量员职责五、安全员职责第一章 编制依据一、 根据某某钢材加工配送有限公司总平面图，及岩土工程勘测报告和桩位平面图编制而成。二、 2010浙G22先张法预应力混凝土管桩图集。三、 JGJ94-94桩基技术规范。四、 建筑地基基础施工质量验收规范（GB50202-2002）。和混凝土结构施工质量验收规范（GB5021-2002）的有关规定。五、 地基及周围环境状况。六、 根据公司的技术力量和技术装备编制而成。第二章 工程概况一、工程简介拟建的某某钢材加工配送有限公司选址地块，位于宁波市北仑区霞浦镇。拟建物总用地面积为42095.168 m2，拟建物占地面积为15560.945 m2，总建筑面积为16560.945m2，其中主厂房，层高一层（A3二层），建筑面积为15012.111m2，B区办公楼，层高三层，建筑面积为1500.000m2。厂房两跨联体（2×27m×243m），厂房边柱及中柱的柱距均为9m，轨顶标高分别为8.5m和11.5m；设Gn=32t和Gn=25t及Gn=10t电动桥式起重机，S=25.5m；拟建厂房的基础为独立基础，厂房内设备基础为伐基，局部区域带活套深坑，坑深约为8.0m；厂房内地坪：原料和成品区的堆载约为15吨/平米，生产区域约8吨/平米；办公楼结构型式为混凝土框架结构，基础为独立基础；办公楼为三层混凝土框架结构。场地整平标高为黄海高程2.7m左右。基础采用预应力管桩基础。本工程主厂房预应力管桩数约为310颗桩，桩型为PHC-AB400-95管桩，计工作量有12400米，办公楼预应力管桩数约为38颗桩，桩型为PHC-AB400-95管桩，计工作量有1520米，合计约13920米管桩。该工程由上海宝冶集团有限公司设计。宁波市华东核工业勘测院进行了地质详勘，中国二十冶集团有限公司承担了该工程的管桩桩基础施工任务。二、与本工程项目有关单位业主单位：某某钢材加公配送有限公司设计单位：上海宝冶集团有限公司勘察单位：宁波市华东核工业勘察院监理单位：浙江盛华工程建设监理有限公司施工单位：中国二十冶集团有限公司三、工程地质条件详见该工程< 岩土工程勘察报告>。 第三章 施工计划一、施工管理人员及单位工程劳动力配备计划.施工管理人员根据本工程管桩数量及施工进度要求等特点，结合本公司实际情况，为确保本工程优质、高效、按时完成，本公司决定组建一个强有力的领导班子，和经验丰富、技术力量强大的精干队伍进场施工。项目管理机构.分项工程劳动力配备计划机长：1人电工： 人焊工：3人 炊事员：1人 起重工：1人小 计：7人二、单位工程设备（工具）配备计划.本工程拟选用一台ZJY-900型全液压步履式打桩机一台N-6-F电焊机3台ET-02电子经纬仪1台-E光学经纬仪1台30水准仪1台三、施工进度计划与施工进度保证措施3.施工进度计划及工期施工进度按每天700米计划，则预应力管桩施工工期目标约为 25天。3.2施工进度保证措施本桩基工程确定的总目标工期为 25 天，为确保该目标工期，在施工作业面和周边道路、房屋干扰等各方面我方将采取切实可行的预防措施，在施工过程中以科学、严谨的态度加强生产管理，确保投入机械设备的正常运转，确保施工材料的正常供应，注意每一个施工环节的衔接，合理调配劳动力。具体体现在施工工艺和流程安排及设备保养维修各方面。3.2.场地处理：由于本次施工为大吨位的静压打桩机，防止桩机行走时陷机，故场地须回填60cm左右厚的塘渣，在雨季施工期间需要根据现场情况增设排水沟。3.2.2.1确定合理的施工工艺和流程，抓好各个工序的搭接以提高工效。具体安排如下： 考虑到拟建工程的现场情况，桩机施工流程为先施工主厂房，后施工办公楼。一主厂房打桩顺序简图：二办公楼打桩顺序简图：3.2.2. 本流程安排应根据总包单位进度计划经双方协调做适时调整。3.2.3 施工过程中加强施工设备的维修和保养，对易损、易耗的设备部件提供足够储备，及时更换，以保证设备的正常运行，从而以良好的机械状态保证工程进度。3.2.4本工程各分部项目的施工要按照整体施工计划，做到相互配合，相互协调，从而避免相互制约，确保施工进度。3.2.5对工程中使用的各种材料要预先落实到位。钢材、固体材料都需预先落实到位，要有计划地组织材料物资到场，确保不因材料物资问题贻误工程进度。3.2.6实行项目目标管理和分工负责的管理方法，制定责任目标，落实经济责任，定期对工期、质量、安全等责任目标进行考核，激励和约束相结合，对责任人重奖重罚，最大限度地调动施工人员的工作积极性，加强施工人员的思想政治教育，增强施工人员的事业心和工作责任心，团结一致，努力使本工程的施工早日完工。4防挤土措施：4.选择适当的压桩顺序，以减少后压桩时先压桩的影响，主要有先内后外、先深后浅、采出跳打，分段均衡施工等措施，对不同规格桩宜先大后小、先长后短，尽量使土层挤密均匀，跳打距离应大于或等于4倍桩的直径。4.2选择适当的打桩速度，控制日入土桩量，每日桩速度太快，日入土桩量太大，将造成土体剪切及固结时效未到，超孔隙水压力未明显减弱，土体应力未消散，加剧了挤土效应。本工程控制每天的施压桩数在20根左右，沉桩速度不超过1mmin为宜。第四章 施工方法一、施工准备1施工测量1.1测量放样依据a.测绘院提供的控制成果b.工程测量规范1.2使用测量仪器a.ET-02电子经纬仪一台b.垂直度控制选用一台J-6E经纬仪c.桩顶标高控制选用DS30水准仪一台d.50m钢卷尺1把e.其它测量附属设备所有仪器均经计量及有关部门年检合格.1.3定位放样 工程桩施工前应根据业主提供的坐标点,用ET-02经纬仪放出定位轴线及控制网，控制点应尽量远离打桩区域，并加以保护；同时根据施工流水成片放出桩的中心点，撒出十字灰线，经探桩后再放出细样，打入钢筋或毛竹签，并涂上油漆（不同标高用不同颜色油漆标示以免出错）。用水准仪根据业主提供的水准点在附近建筑（构筑）物上引出水准仪相当的绝对标高位置，并用红三角做好标记。定位轴线，控制网、控制点及水准点标高等放出后，应请监理公司现场监理工程师进行复核，并做定位放样复核记录。为减少插桩时产生的桩位偏差，在下节桩插桩前，记录员要用特制定位器以样桩为中心撤出圆灰线，对于成片放出的样桩桩位，在施工过程中，测量人员要对每条轴线进行校对，记录人员要对每个桩位进行复核。二、 施工工艺2.1打桩施工工艺流程及质量控制2.2管桩起吊、运输、预检和堆放2.2.1管桩起吊:管桩起吊采用两点吊,用专用吊钩起吊,吊钩见图一桩机吊车起吊用单点吊,起吊方式见图二 图一 图二 2.2.2管桩运输:管桩运输过程中支点应满足两支点及位置(支点距离桩端0.2L处)并垫以锲形枕木防止滚动,严禁层与层之间垫木离桩端部距离不齐而造成错位.2.2.3管桩预检:管桩进场后在提供合格证及相关资料的的基础上,施工人员应对管桩的几何尺寸和外观质量进行检查,外观质量应符合G03-2002先张法预应力混凝土管桩的规定,并在管桩上做好标识及书面物资验收记录。若管桩在预检中发现由于运输等原因造成管桩裂缝等，及时作好报废标识，坚决退回管桩厂。2.2.4管桩堆放a.管桩堆放场地必须平整,且不得产生不均匀沉陷。b.管桩堆放层数不宜超过3层。c.管桩运到现场后,应根据施工流水就近堆放。3打桩机打桩操作程序3.1打桩机就位:首先将打桩机行走到桩位，将打桩机门架中心点对准桩位中心，同时调整打桩机水平及门架垂直度，再次复核打桩机门架中心与桩位中心是否一致，偏差不得大于20mm。3.2插桩：利用打桩机自身吊机将管桩起吊套进夹具，桩尖对准桩位中心，夹具夹着管桩慢慢放下，将管桩插入土中。插桩前要求对桩位进行复核，偏差要求小于2cm；插桩时要求对准桩位，插桩偏差控制在5cm以内，否则拔出重插。3.3垂直度控制:管桩进档后,再次用二台经纬仪校正管桩垂直度，并用靠尺进行复核,保证插桩垂直度偏差1/200L(L)为管桩长度),校正好垂直度后才能施工。上节桩在接桩前重新用经纬仪校正挺杆和桩的垂直度,以保证桩的垂直度和平面偏差在规范允许范围之内。3.4 电焊接桩:下节桩压到离地面约1米时,起吊中节桩,将上桩对准下桩,上下节桩中心偏位不得大于5mm;接桩时上下节桩的端板应清除铁锈及污物,保持表面清洁;上下节桩之间如果有空隙应用铁片填实、焊牢,焊接时采用两三台电焊机对称电焊,焊缝必须达到验收规范及2010浙G22先张法预应力混凝土管桩标准图中有关要求,并应请监理公司现场监理工程师验收后方可进行压桩。3.5桩顶标高控制在送桩器上标出送桩深度标志(红线),水准仪对准预先定出的控制标高的红三角然后对准送桩器,直到水准仪目镜横线对准送桩器红线为止,允许偏差在±50mm以内.考虑到实际施工中管桩的上抬现象,控制时以负标高控制为准。3.6送桩3.6.1当送桩时需用送桩器,将桩送至设计标高.送桩时应使送桩器、管桩中心处于同一竖直线上。3.6.2拔送桩器采用桩机自身夹具向上拔。4打桩记录及控制标准4.1打桩时必须做好原始记录,特别是最后终止压力记录,有效桩长。4.2具体沉桩记录及控制标准以试打桩纪要为准。5打桩时遇到下列情况时应停止沉桩,及时与有关单位联系进行研究处理5.1贯入度或压桩力突变。5.2桩身突然倾斜、位移等。5.3桩顶严重破碎或桩身出现裂缝等。第五章 施工质量保证体系一、 质量保证措施质量目标合格1.1牢固树立质量第一,用户至上,预防为主的思想,强化施工人员的质量意识,做到以质量求效益.1.2工程管理方针目标,编制周密的施工组织设计,科学合理的组织施工,并通过严格的施工管理,确保达到合格工程。1.3建立质量管理机构在项目经理基础上设工程质量部,对工程质量进行全方位、全过程监督管理,施工队伍设兼职质检员,形成质量管理网络.1.4建立质量责任制制定各部,各岗位质量责任制,使责任到人,各施工员、质量员对施工质量负责,项目经理对整个工程的质量负责,公司各部门对分管的各线进行指导,监督、检查、落实责任,做到层层负责,层层落实.1.5对每道工序提出质量标准,控制方法和检查验收内容,使每个施工员和质检员明确质量目标,以保证工程质量在施工过程中始终处于受控状态.1.6质量管理制度1.6.1技术交底制度各分项工程开工前,对施工员,施工队及班组进行施工特点,
