拟建高层公寓项目深基坑支护施工组织设计#海南#冲孔灌注桩#预应力锚索.doc

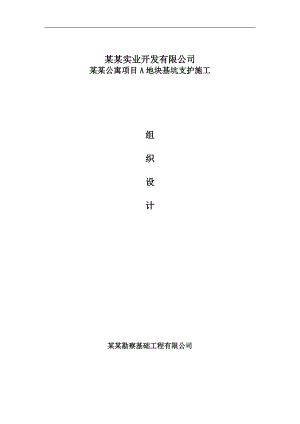

某某实业开发有限公司某某公寓项目A地块基坑支护施工组织设计某某勘察基础工程有限公司目 录第一章 工程总体概述一、 工程概况二、 场地岩土工程条件三、本施工组织设计编制依据 第二章 设计概况第三章 施工总体部署一、施工准备二、施工部署三、施工总体计划四、施工区及施工阶段的划分第四章 施工机械及主要材料进场计划一、主要施工机械进场计划二、主要材料进场计划及保证措施第五章 劳动力用量配置计划第六章 项目组织机构及岗位职责一、施工组织机构二、主要部门、人员的岗位职责三、项目主要人员岗位职责第七章 主要施工工艺、技术措施第一节 支护桩（冲孔灌注桩）施工技术方案第二节 质量检查及质量标准第三节 排桩顶部冠梁施工技术方案第四节 水泥搅拌桩施工第五节 降水井施工第六节 排桩顶部冠梁支护方案第七节 喷锚支护技术方案第八章 施工总体进度计划及工期保证措施 第一节 施工总体进度计划 第二节 保证工程进度的主要措施第九章 施工平面布置和临时设施布置第一节 施工平面布置第二节 施工平面管理第十章 质量标准及质量保证措施第十一章 施工安全及文明施工措施第一节 消防安全第二节 施工安全第三节 文明施工保证措施 某某实业开发有限公司某某公寓项目基坑支护施工组织设计第一章 工程总体概述一、工程概况某某实业开发有限公司拟在海口市西海岸粤海大道东侧兴建某某公寓项目，拟建的某某公寓项目被规划路分割成A、B、C、D四个地块。本次设计内容为其中的A地块，A地块工程项目有8幢32层住宅楼及1幢1-3层会所。项目总用地面积41584.25m2，建筑占地面积4833.32m2，总建筑面积171294.63m2，设二层整体地下室，总面积42285.02m2，地下室基底设计标高为1.90m，地下车库基底设计标高为3.00m。基坑西侧设计安全等级为二级，基坑工程重要性系数为1.00；另外三边设计安全等级为三级，基坑工程重要性系数为0.90。该设计由海南水文地质工程地质勘察院设计。二、场地岩土工程条件1、工程地质条件在勘探55.80m深度范围内，场地地层为第四系全新统海相沉积土（Q4m）、第四系更新统喷发岩（Q3）及风化土（Qel）、第四系下更新统海陆相沉积土（Q1mc）和上第三系海相沉积土（N2m）。根据地层岩性特征和沉积新老关系从上而下划分为、(11)共十一个工程地质层和(11)1一个工程地质亚层。分述如下：层中砂(Q4m)：全场地均有分布，黄、灰黄色，干饱和,稍密中密状，顶部松散状。由石英质中砂粒、细砂粒组成，粘粒含量<3%。层顶标高8.8315.63m，平均值12.24m；层厚6.8015.30m，平均值10.35m。层淤泥质粘土(Q深灰、灰黑色，流塑软塑状，主要成份为粉、粘粒，含有机质，局部地段含较多石英砂粒，局部含有腐植质。切面稍有光泽，干强度中等，韧性中等。层顶标高-0.302.50m，平均值0.94m；层顶埋深7.0012.00m,平均值9.67m；层厚0.404.60m，平均值1.92m。层砾砂(Q 黄、灰黄色，底部夹浅灰色,饱和,稍密中密状。主要成份为石英质粗砂粒、砾石，次为中砂粒，次圆状，粘粒含量约5%。层顶标高-0.696.42m，平均值2.59m；层顶埋深6.8014.70m,平均值10.25m；层厚0.607.60m，平均值3.92m。层粉质粘土(Qel)：为玄武岩风化土。褐、褐灰色，可塑状，含少量玄武岩风化小碎石，切面稍有光泽，干强度中等，韧性中等。层顶标高-3.494.02m，平均值0.22m；层顶埋深8.5016.50m,平均值12.65m；层厚0.604.00m，平均值1.77m。层强风化玄武岩（Q3）：，灰、褐色。主要矿物成分为斜长石、辉石、橄榄石，气孔状，风化裂隙发育，岩芯破碎，多呈块状，局部夹有风化土，RQD=0-10。场地北侧部分勘探孔钻至该层顶面时出现漏浆现象。层顶标高-4.062.12m，平均值-0.72m；层顶埋深9.6017.10m,平均值13.12m；层厚0.603.40m，平均值1.09m。层中等风化玄武岩（Q3）：全场地均有揭露，灰色，主要矿物成分为斜长石、辉石、橄榄石等，隐晶质结构，上部气孔状，下部微孔状。岩芯较完整，多呈短柱状，少量块状，岩芯长8-70cm，岩石坚硬。RQD=55-90。层顶标高-5.190.85m，平均值-1.74m；层顶埋深9.3018.30m,平均值13.97m；层厚5.0016.90m，平均值8.79m。部分勘探孔未揭穿。层强风化凝灰岩（Q灰褐、灰黑色，凝灰结构，层状构造。主要由火山灰、火山碎屑组成，岩芯破碎，呈短柱状及薄饼状，局部夹风化土，属软岩。RQD=020。层顶标高-16.03-10.59m，平均值-12.56m；层顶埋深19.9028.70m,平均值23.67m；层厚0.501.70m，平均值0.78m。上述各岩土层结构及其分布和特征详见某某公寓A地块岩土工程勘察报告。基坑支护设计采用岩土参数见下表。（*为经验值）层 序土 层名 称重度压缩模量粘聚力标准值内摩擦角标准值岩石单轴饱和抗压强度承载力特征值人工挖孔桩冲孔灌注桩极 限侧阻力标准值极 限端阻力标准值极 限侧阻力标准值极 限端阻力标准值rEs1-2CKKfkfakqsikqpkqsikqpkkN/m3MPakPa度MPakPakPakPakPakPa中砂20.57.08.022.01506060淤泥质粘土17.02.510.03.0902525砾砂20.68.515.026.0170115120粉质粘土18.85.022.017.01507072强风化玄武岩300180180中风化玄武岩27.511600按嵌岩深度计算300强风化凝灰岩3.0250160粉质粘土19.06.020.018.017075粘土19.67.525.018.018080粉砂20.28.515.021.020063(11)粉质粘土19.57.521.220.0220871700(11)1粉砂20.09.515.022.023070三、本施工组织设计编制依据(1) 某某公寓。一期A地块深基坑支护设计文件 (2) 建筑基坑支护技术规定（JGJ12099）(3) 建筑桩基技术规范（JGJ942008）(4)建筑与市政降水工程技术规范（JGJ/T1198）(6) 钢筋焊接及验收规程（JGJ182002）(5混凝土结构工程施工质量验收规范（GB502042002）(6) 基坑工程技术规程（DB421592004）(7) 地基与基础工程施工质量验收规范(GB50202-2002)(10) 业主提供的周边环境等相关资料第二章 设计概况一 支护方案本基坑的支护方案放坡开挖，冲孔灌注桩+预应力锚索支护，止水帷幕先用水泥搅拌桩具体设计要求如下：1、水泥搅拌桩，桩径500，间距350，桩与桩间咬合150，设计深度以达到层强风化玄武岩顶面为准；2、冲孔灌注桩护壁排桩，桩径800，桩距1000，桩长有15.0米、20.0米两种。3、冠梁混凝土强度等级为C30。 4预应力锚索钢绞线锚索杆体采用75低松弛型预应力钢绞线，其抗拉强度标准值为1860MPa。锚索钻孔直径为150mm，注浆材料采用42.5硅酸盐水泥，注浆采用纯水泥浆，水泥固结体28天无侧限抗压强度不小于M30，每延米锚索注浆水泥用量不小于40kg，水灰比为0.450.55 5喷射混凝土。 施工材料锚固筋采用16钢筋，长1m，呈1.5m*1.5m网格状布置。固定筋采用钢筋网，为6钢筋，呈0.2m*0.2m网格状布置。水泥采用32.5硅酸盐水泥。喷射混凝土采用中砂和碎石（碎石粒径不大于15mm）。6基坑排水系统 1、在坡顶设置一圈截水沟、坡脚设置一圈排水沟，坡底设集水井。2、排水沟底坡度应0.5，以便于沟内水流顺畅。 3、坑内降水井点以疏干静储量及疏排场地降水为主。设计34口降水井，深度11米。第三章 施工总体部署一 施工准备1、施工技术准备（1）、由公司生产技术部门协助项目经理部有关人员认真学习图纸，熟悉理解图纸和设计意图，组织图纸进行自审、会审，准确掌握施工图纸细节和施工质量标准，明确工艺流程。中标接到图纸后应在3天内组织会审，会审采用分部、分项进行。力争将问题在图纸会审中解决。（2）、由公司生产技术部门配合项目经理部认真编制本工程的施工组织设计，明确施工操作要点，对可能出现问题的部位和工序，提出针对性措施，为工程的施工生产作出指导。组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。作业指导书编制计划项次方案名称编制人审批人1施工测量指导书施工员技术负责人2冲孔灌注桩施工施工员技术负责人3冠梁及内支撑施工施工员技术负责人4水泥土搅拌桩施工施工员技术负责人5锚索及喷锚支护施工施工员技术负责人（3）、组织施工人员学习质量体系和验收规范，围绕本工程公司的质量目标合格工程，进一步全面掌握建筑工程质量检评标准，掌握确保达到合格工程的质量标准和质量控制。（4）、根据施工图、预算定额、施工组织设计、施工定额投件等重新编制或复核回标施工预算，以便为施工作业计划编制、施工任务单的下达和限额领料单的签发提供可靠的依据。2、生产准备（1）、现场准备查勘现场，熟悉场地地质和水文勘察资料，根据监理、业主和规划部门移交的控制坐标和水准点，按建筑物总平面要求，在工程施工区域设置测量控制网，并采取防破坏保护措施，做好控制基线、轴线和水平基准点的校核和签证，确保施工质量。对施工用水、用电、排水等要调查，其中包括水源、水量、压力，接管地点；供电能力、线路距离；排水砂井位置、排水的流向等。编制施工用水、用电的施工方案，并按方案
