拟建超高层综合商业办公楼土方工程施工组织设计北京护坡桩基施工基坑支护附示意图.doc

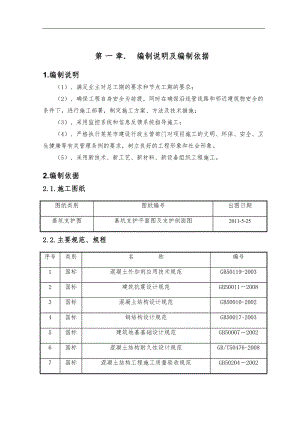

第 一 章. 编制说明及编制依据1.编制说明（1）、满足业主对总工期的要求和节点工期的要求；（2）、确保工程自身安全为前提，同时在确保沿线管线路和邻近建筑物安全的条件下，进行施工部署，制定施工方案、方法及技术措施；（3）、采用监控系统和信息反馈系统指导施工；（4）、严格执行某某市建设行政主管部门对项目施工的文明、环保、安全、卫生健康等有关管理条例的要求，树立良好的工程形象和社会形象。（5）、采用新技术、新工艺、新材料、新设备组织工程施工。2.编制依据2.1.施工图纸图纸类别图纸编号出图日期基坑支护图基坑支护平面图及支护剖面图2011-5-252.2.主要规范、规程序号类别名 称编号1国标混凝土外加剂应用技术规范GB50119-20032国标建筑抗震设计规范GB5001120083国标混凝土结构设计规范GB50010-20024国标钢结构设计规范GB50017-20035国标建筑地基基础设计规范GB5000720026国标混凝土结构耐久性设计规范GB/T50476-20087国标混凝土结构工程施工质量验收规范GB5020420028国标工程测量规范GB50026-19939国标钢筋混凝土用热轧浇圆钢筋GB13013-9110国标钢筋混凝土用热轧带肋钢筋GB1499-9811国标钢结构工程施工质量验收规范GB50205200212国标建筑地基基础工程施工质量验收规范GB50202-200213国标建筑基坑工程监测技术规范GB50497200914国标建筑工程施工现场供用电安全安全规范GB50194-199315国标建设工程文件归档整理规范GB/T50328-200116行标钢筋机械连接通用技术规程JGJ107200317行标建筑地基处理技术技术规范JGJ79200218行标建筑基坑工程技术规程YB92589719行标建筑基坑支护技术规程JGJ1209920行标建筑与市政降水工程技术规范JBJ/111-199821行标建筑桩基技术规程JGJ94-200822行标钢筋混凝土结构设计与施工规程JTJ 041-200023行标钢筋焊接及验收规程JGJ18-200324行标建筑基坑工程技术规范YB9258-199725行标建筑地基处理技术规程JGJ79-200226地标建筑基坑支护技术规程（DB11/489-2007）2.3.主要标准序号类别名称编号1国标普通混凝土拌合物性能试验方法标准GB50080-20022混凝土质量控制标准GB50164-19923建筑工程施工质量验收统一标准GB50300-20014混凝土强度检验评定标准GBJ107-19872.4.主要图集序号类别名称编号1国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G1012国家建筑物抗震构造详图97G3293国家建筑构造通用图集88J、88JX、88J-X2.5.主要法规序号类别名称编号1国家中华人民共和国建筑法97主席令第91号2国家建设工程质量管理条例国务院279号发布3国家房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建（2000）211号4国家关于进一步做好建筑业10项新技术推广应用的通知建质200526号5国家中华人民共和国安全生产法2002-11-16国家中华人民共和国环境保护法第22号主席令7国家中华人民共和国劳动法1995-1-18国家中华人民共和国合同法全国人大常委会9国家中华人民共和国道路交通法全国人大常委会10国家建设工程安全生产管理条例建设部11国家危险性较大工程安全专项施工方案编制及专家论证审查办法建质2004213号2.6.其他序号类别名 称编号1企业本单位质量、环保、职业安全体系文件2本工程勘察报告（中期报告）3本单位现有施工力量和技术装备情况第 二 章. 工程概况1.工程概述1.1.工程位置及周边建（构）筑物概况拟建场地位于某某某某区科技园东区16#18地块，北临国际汽车博览中心西路。建筑场地周边30米围内无地上建（构）筑物，无重要管线。1.2.工程规模本工程建设用地面积43387m2,总建筑面积（地上）167350m2，拟建建筑物由三栋地上25层公寓楼、一栋地上200米的综合办公楼及地下车库组成，基础埋深约16.00m（自设计室外地平算起），办公楼、公寓楼结构为钢筋混凝土框架-剪力墙结构，梁筏板基础。1.3.勘察单位中铁工程设计院有限公司。2.设计概况2.1.基坑设计概述根据现场实地考察和有关设计资料，依据某某市地方标准建筑基坑支护技术规程（DB11/489-2007）， 本基坑深度均按16m考虑，支护设计主要分为三个剖面，侧壁安全等级为一级，重要性系数取0=1.10。详见基坑支护平面图。2.2.基坑支护设计参数2.2.1. I-I剖面该剖面采用：整体设计为1:0.5放坡土钉墙支护， 2道锚杆进行支护。（1） 土钉设计参数：序号水平间距（m)垂直间距(m)入射角度(°)土钉长度(m)水灰比配筋备注11.501.20105.801：0.51D1821.501.40108.801：0.51D1831.502.8105.801：0.51D1841.501.40102.801：0.51D1851.501.40102.801：0.51D1861.502.8102.801：0.51D1871.501.40102.801：0.51D1881.501.40102.801：0.51D1891.501.40102.801：0.51D18（2）挂网喷砼技术参数：采用6.5mm钢筋编网，编网规格为200×200mm，水平压筋采用14mm螺纹钢，面层厚度为80mm，混凝土强度等级为C20。（3）预应力锚杆技术参数位置(m)孔径(mm)自由段长度锚固段 长度倾角(度)间距(m)拉杆配筋钢腰梁设计荷载锁定荷载-4.01506.0m12.0m151.611860桩顶冠梁710KN500KN-9.61505.0m10.0m151.6418602-25b “工”字钢710KN400KN以上设计详见设计计算书和I-I剖面支护结构图。2.2.2. II-II剖面该剖面位于基坑东南角区域，基坑上部5m设计为1:0.5放坡土钉墙支护，下部采用直径1000mm护坡桩加2道锚杆进行支护。（1） 土钉设计参数：序号水平间距（m)垂直间距(m)入射角度(°)锚杆长度(m)水灰比配筋备注11.501.20103.801：0.51D1821.501.50105.801：0.51D1831.501.50104.801：0.51D18（2）护坡桩设计参数：桩径(mm)桩顶标高（m)桩孔深(m)嵌固深度(m)笼长(m)桩中心距(m)笼径(mm)配 筋砼强度1000-5.0015.54.5015.51.69001625C30（3）连梁技术参数：截面尺寸1000mm×800mm，配筋为825，箍筋为8200，浇筑C30砼。（4）桩间挂网喷砼技术参数：桩间挂网采用20mm规格的钢板网，用压筋及“U”型筋固定在桩及坡面上，外喷厚度为50mm的C20混凝土。（5）预应力锚杆技术参数位置(m)孔径(mm)自由段长度锚固段 长度倾角(度)间距(m)拉杆配筋钢腰梁设计荷载锁定荷载-5.401507.0m21.0m151.611860桩顶冠梁530KN400KN-10.901505.0m20.0m151.6118602-25b “工”字钢530KN400KN以上设计详见设计计算书和II-II剖面支护结构图。2.2.3III-III剖面该剖面位于基坑西侧北段区域，基坑深度为16m，基坑采用复合土钉墙的支护方式，上部5m采用1:0.3放坡做土钉墙，下部11m按1：0.5放坡做土钉墙，在4m及9.6m处分别设置一道锚杆。（1） 土钉设计参数：序号水平间距（m)垂直间距(m)入射角度(°)土钉长度(m)水灰比配筋备注11.501.20106.801：0.31D1821.501.40108.801：0.31D1831.502.8105.801：0.51D1841.501.40102.801：0.51D1851.501.40102.801：0.51D1861.502.8102.801：0.51D1871.501.40102.801：0.51D1881.501.40102.801：0.51D1891.501.40102.801：0.51D18（2）挂网喷砼技术参数：采用6.5mm钢筋编网，编网规格为200×200mm，水平压筋采用14mm螺纹钢，面层厚度为80mm，混凝土强度等级为C20。（3）预应力锚杆技术参数位置(m)孔径(mm)自由段长度锚固段 长度倾角(度)间距(m)拉杆配筋钢腰梁锁定荷载-4.001506.0m13.0m151.51186020槽钢150KN-9.61505.0m10.0m151.51186020槽钢150KN以上设计详见设计计算书和III-III剖面支护结构图。2.3.主要工程数量序号项目单位工作量1护坡桩m3547.8
