产70万吨尿素项目安装工程施工组织设计.doc

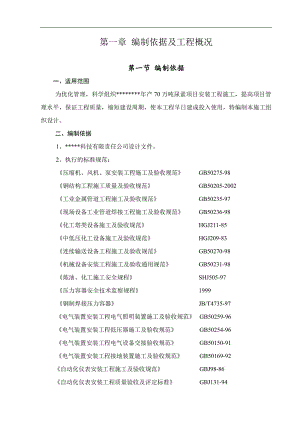

第一章 编制依据及工程概况第一节 编制依据 一、适用范围为优化管理，科学组织*年产70万吨尿素项目安装工程施工，提高项目管理水平，保证工程质量，缩短建设周期，使本工程早日建成投入使用，特编制本施工组织设计。二、编制依据1、*科技有限责任公司设计文件。2、执行的标准规范：压缩机、风机、泵安装工程施工及验收规范 GB50275-98钢结构工程施工质量及验收规范 GB50205-2002工业金属管道工程施工及验收规范 GB50235-97现场设备工业管道焊接工程施工及验收规范 GB50236-98化工塔类设备施工及验收规范 HGJ211-85中低压化工设备施工及验收规范 HGJ209-83连续输送设备工程施工及验收规范 GB50270-98机械设备安装工程施工及验收通用规范 GB50231-98炼油、化工施工安全规程 SHJ505-97压力容器安全技术监察规程 1999钢制焊接压力容器 JB/T4735-97电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装工程低压器施工及验收规范GB50254-96电气装置安装工程电气设备交接验收规范GB50150-91电气装置安装工程接地装置施工及验收规范GB50169-92自动化仪表安装工程施工及验收规范 GBJ98-86自动化仪表安装工程质量验收及评定标准 GBJ131-94电缆线路施工及验收规程 GB5016-92化学工业工程建设交工技术文件规定 HG20273-944、本公司同类工程施工经验。5、本公司质量手册、质量体系程序文件及其支持性文件。第二节 工程概况一、工程简介 *农七师40万吨/年合成氨、70万吨/年尿素工程，由*建设兵图农七师国有资产经营有限公司和*集团有限公司合资建设，厂址位于*、奎屯-*工业园北一区,距奎屯市区东约3公里，距泉水沟南侧约8公里，交通条件极为便利。 本工程是以煤为原料，采用先进的水煤桨加压气化技术来生产大型合成氨及国产CO2汽提尿素工艺的全套新建装置。本项目气化技术采用大连理工大学的低温甲醇洗工艺；变换采用耐硫变换工艺；净化采用大连理工大学的低温甲醇洗工艺；氨合成采用瑞士卡萨利氨合成工艺技术；尿素采用国产CO2汽提工艺；硫回收采用SGSI生物脱硫技术。二、工程地点：*-*石化开发区三、工程范围：尿素装置（801）、CO2压缩工段（802）、尿素造粒塔（838）、甲醇罐区（191）、氨罐区（711）、液化气站（262）、泡沫站（502）、尿素配电室（507F）、包装配电室区域内的钢结构、设备、工艺管道安装、非标设备制安、电气、自控等安装工程，设备、管道的吹扫打压、气密性试验、单体试车、配合联动试车、电气和自控调试以及投料试生产的保驾护航。四、设计单位：*科技有限责任公司 五、主要工程内容表5.1 设备安装主要实物工程量序号设备名称规 格单位数量1甲铵泵JA180J1台42液氨泵JA180A1台63双吸尿液泵JFRB100-65-200台44双吸溶融尿液泵JFRB80-50-315（S）台45一段蒸发喷射器1520×300×300台26升压器8910×1350×1350台27二段蒸发第一喷射器2410×400×400台28二段蒸发第二喷射器1050×250×250台29尿素冷凝液冷却器板式换热器台210精馏塔1800/1400 L=14041台211低压塔(T4132)1000/800 L=9576台212常压塔(T4142)1500/650 L=9726台213CO2汽提塔杭-9204B-1台214高压洗涤器杭-9202B-1台215高压甲胺冷凝器杭-9203B-1台216尿素合成塔2680×27514台217低压蒸汽包台218锅炉给水槽台219中压蒸汽饱和器台220低压蒸汽饱和器台221蒸汽冷凝器ZH10-001台222低压吸收塔冷却器ZH10-003台223高压闪蒸分离器台224高压洗涤循环水冷却器台2表5.2 工艺管道安装主要实物工程量序号名称单位数量1尿素高压系统管道米103142尿素高压系统管件个15503尿素高压系统法兰付9184尿素高压系统阀门个8345尿素中低压系统管道米105366尿素中低压系统管件个34267尿素中低压系统法兰付11658尿素中低压系统阀门个1083表5.4 非标设备及钢结构制安工程主要实物工程量序号名称单位数量15m3工艺凝液槽吨1.192300m3尿液贮槽吨4730.28 m3蒸汽冷凝液密封槽吨0.4640.3 m3氨水液封槽吨0.405300 m3氨水槽吨53643 m3蒸汽凝液槽吨11.675000 m3液氨储罐吨6988581 m3甲醇储罐吨329140 m3呼吸罐吨101021 m3液化石油气罐吨8.511排汽筒吨291222m³硫浆化罐吨3.81311.4m³碱液罐吨1.45147.6m³吸收塔循环罐吨1151.57m³滤液罐吨0.6116尿素装置框架钢结构吨460第二章 施工部署一、质量目标：单位工程合格品率达到100%，优良品率90%以上，确保工程质量达到优良标准，争创新疆优质工程。二、指导思想1、依据本单位“以质量求生存，以信誉求发展”的经营方针，树立“质量第一，用户至上”的指导思想，严格按照有关技术标准，规范要求，实行项目法管理，充分发挥各生产要素的作用，高速优质完成该项工程，为业主交出满意的产品。2、根据本工程特点，该工程分为八个施工队施工，合理编排施工工序和施工进度及网络控制计划，采用流水作业，确保在合同工期内高速优质完成施工任务。3、执行ISO9001：2000标准管理模式，加强施工工序控制，实行月计划，确保总体进度计划，编制周滚动计划，保证月计划实施，使标准化、规范化的管理水平能够有效发挥。三、施工安排根据工程的具体内容，将成八个施工队进行施工，可视现场实际情况对各施工队之间的施工力量进行合理调配，各工队间要相互配合，服从工程管理部统一协调、指挥。四、施工项目经理部组织机构（见附图）第四章 投入的主要施工机械设备情况及进场计划序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位进厂时间1卷扬机JM162天津主体2010/9/152弯管机WG18-503山东19945.5电气安装2010/9/153套丝机TS18-502山东19944.2电气安装2010/9/154切割机J3G-4002西安1995电气安装2010/9/155三辊卷板机202m1太原199575结构制作2010/7/256汽车吊8T、16T、32T3浦沅199825设备安装2010/9/207汽车吊50T1成都199740设备安装2010/9/208履带吊750T1日本2004235设备安装2010/9/59空压机0.6m3/min1西安19972.5设备试压2010/9/2010摇臂钻26219941.5设备安装2010/9/2011逆变电焊机ZX750025北方电气200012管道安装2010/9/2012真空泵1上海19961.2管道安装2010/9/2013电动试压泵060Mpa3简阳19962.0试压2010/9/2014离心泵31上海19981.5试压2010/9/2015X射线探伤仪XXO-25053上海2000管道安装2010/9/2016超声波探伤仪CTX-221上海2001管道安装2010/9/2017管道火焰切割机5上海2001管道安装2010/9/2018管道坡口加工站1上海2001管道安装2010/9/2019半自动切割机CG1-302上海19961.0结构制作2010/9/2020电动倒链10T25天津1998设备安装2010/9/2021手动倒链3T16天津1999设备安装2010/9/2022千斤顶O10T-50T10设备安装2010/9/2023磨光机10050陕西19991.0管道安装2010/9/2024磨光机15010陕西19981.5管道安装2010/9/2025焊条烘干箱ZYHC601温州19964.0管道安装2010/9/2026经纬仪J3-Z1江苏1997设备安装2010/9/2027水准仪DS31江苏1998设备安装2010/9/2028电烙铁15W2西安2000电气施工2010/9/2029绝缘油介电强度测定仪1上海2000电气施工2010/9/2030套丝切管机1西安1998电气施工2010
